红外高清音视频生命探测仪校准

1.概述

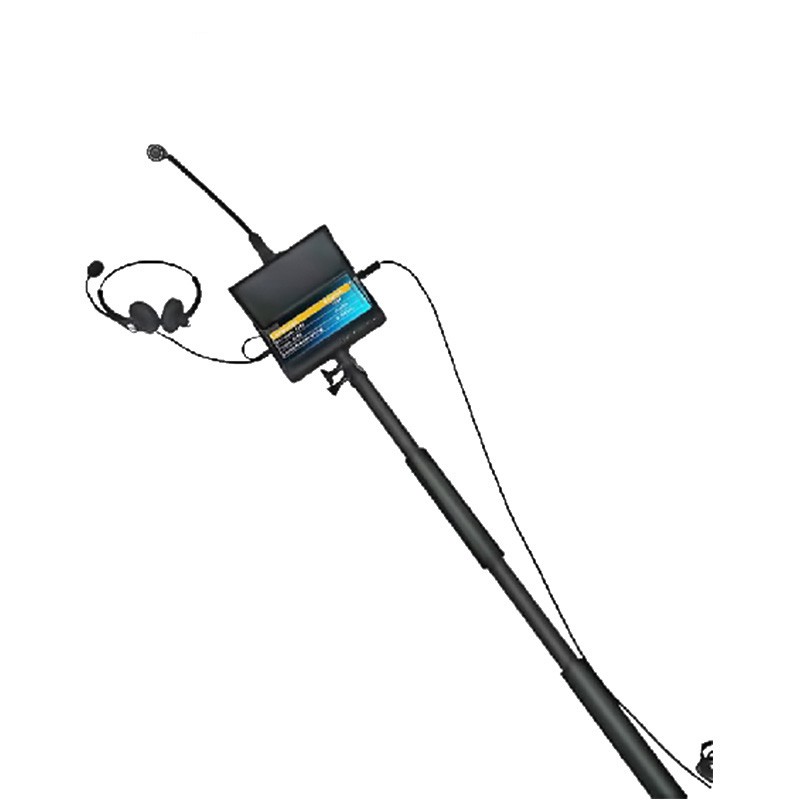

红外高清音视频生命探测仪是融合红外热成像、高清可见光成像及音频采集功能的搜救设备，主要用于废墟、浓烟、黑暗等环境下的生命迹象搜寻。为确保其探测精度、图像质量及音频传输可靠性，需依据相关技术规范定期校准。本内容规定该类设备的校准项目、方法及技术要求。

2.校准环境要求

校准应在无强电磁干扰、无强光直射、温度稳定（23±5℃）、相对湿度≤75%RH的环境中进行。背景辐射源温度波动应≤0.5℃/h。音频校准需在背景噪声≤30dB(A)的消声室或低噪环境中完成。

3.校准项目及方法

3.1光学性能校准

3.1.1可见光成像分辨率

使用ISO12233分辨率测试标板，将设备固定于三脚架，调整镜头焦距至最长，使标板充满画面80%区域。采集静态图像，通过图像分析软件读取水平及垂直方向可分辨的最高空间频率，单位为线对/毫米（lp/mm）。分辨率应符合设备标称值，偏差≤10%。

3.1.2视场角

采用平行光管法：将设备对准平行光管，调整位置使十字分划板中心与画面中心重合。记录水平及垂直方向视场边界对应的角度读数，计算实际视场角。实测值与标称值偏差应≤±5%。

3.1.3红外热成像温度分辨率

使用黑体辐射源，设置温度为环境温度+10℃，待黑体稳定后，采集红外图像。通过设备自带分析软件测量黑体区域与背景区域的平均灰度差，计算噪声等效温差（NETD）。NETD应≤50mK（常温下）。

3.1.4红外测温精度

选取3个温度点（环境温度、环境温度+20℃、环境温度+40℃），使用二等标准铂电阻温度计监测黑体实际温度。设备对准黑体中心，待读数稳定后记录显示温度。示值误差按公式ΔT=T显示-T实际计算，各点误差应≤±2℃（或符合设备说明书指标）。

3.2音频性能校准

3.2.1频率响应

输入1kHz基准正弦波信号（94dBSPL），调节设备增益使输出电平为额定值。依次输入125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz正弦波，记录各频率点的输出电平。以1kHz为参考，计算相对电平偏差，偏差应≤±3dB（200Hz~5kHz范围内）。

3.2.2信噪比

输入端接600Ω等效电阻（模拟无信号状态），测量输出端噪声电压Vn；输入1kHz、94dBSPL信号，测量输出端信号电压Vs。信噪比按公式SNR=20lg(Vs/Vn)计算，应≥60dB。

3.2.3失真度

输入1kHz、94dBSPL正弦波信号，测量输出信号的谐波失真分量总有效值。总谐波失真（THD）应≤5%（额定工作条件下）。

3.3系统功能校准

3.3.1探测距离

在暗室中设置标准靶标（人体模型，表面温度36±1℃），逐步增加靶标与设备距离，记录设备能清晰识别靶标的最小距离。实测值应≥设备标称探测距离的90%。

3.3.2数据传输稳定性

连续工作4小时，监测视频帧率（应≥25fps）、音频丢包率（应≤1%）及图像卡顿次数（应≤2次/小时）。同步检查设备存储功能，验证录像文件完整性及回放清晰度。

3.3.3环境适应性验证

按设备说明书规定的防护等级（如IP67），进行防尘、防水试验后，重复上述光学及音频性能测试，各项指标仍应符合技术要求。

4.校准周期

新设备投入使用前需进行首次校准；正常使用情况下，校准周期不超过12个月；若设备经历剧烈振动、高温高湿环境或维修后，应提前校准。

5.校准记录与报告

校准过程需记录原始数据（如温度示值、分辨率数值、音频参数等），形成校准证书。证书应包含设备信息（型号、编号、生产厂商）、校准环境条件、各项目实测值、结论及校准日期。不合格项需标注偏差范围并提出整改建议。

6.注意事项

校准前需预热设备30分钟，确保电路及传感器稳定；红外校准时需避免人员体表辐射干扰黑体测量；音频校准探头需与声源保持轴向对齐，距离控制在规定范围内（通常为1m±0.01m）。
