水质BOD传感器

一．水质BOD传感器工作原理

水质BOD传感器又称水质检测传感器，水质BOD传感器采用光学测量原理，能够实时、准确地监测水体中的生物需氧量，操作简便，无需复杂预处理，适配环保、污水等领域BOD检测。

水质BOD传感器采用两路光源进行测量，一路COD测量，一路浊度测量，

因为溶解于水中的有机物对紫外光具有吸收作用，所以通过光源的透射率可以测量出COD数值，一路浊度测量，自动进行浊度补偿，同时采集温度，进行温度补偿。BOD数值通过COD换算得来。

二．水质BOD传感器技术参数

三．水质BOD传感器尺寸/安装

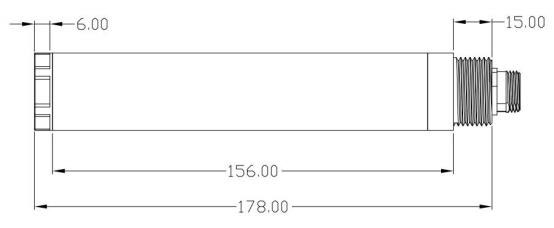

1.水质BOD传感器尺寸图

2.水质BOD传感器接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

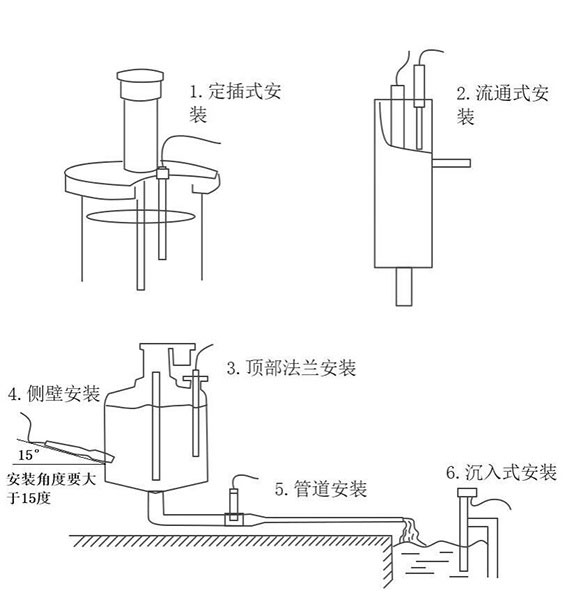

3.水质BOD传感器安装

注意：传感器安装时不能倒置，至少倾斜15度角以上安装。

四．水质BOD传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．水质BOD传感器用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器侵入容器中，溶液使用蒸馏水或者纯净水，待30秒钟数值稳定后，按照通信指令进行浊度零点校准和COD零点校准。

5.2斜率校准

将传感器侵入溶液容器中，溶液已知浊度值，待30秒钟数值稳定后，按照通信指令进行浊度斜率校准。

将传感器侵入溶液容器中，溶液已知COD值，待30秒钟数值稳定后，按照通信指令进行COD斜率校准。
