便携式测深仪使用指南

一、概述

便携式测深仪是一种用于快速测量水体深度的便携式仪器，广泛应用于水文测量、航道勘测、水利工程、水产养殖、环保调查以及潜水救援等领域。该设备通过向水底发射声波或电磁波信号，利用回波时间差或反射强度来计算水深，具有体积小、重量轻、操作简便、测量快速等特点。

常见的便携式测深仪按工作原理可分为声学测深仪（回声测深仪）和电磁式测深仪等类型。其中，回声测深仪是最为常见的一种，它通过换能器向水底发射超声波脉冲，接收水底反射的回波，根据声波在水中的传播速度和往返时间计算出水深。设备通常由主机显示单元、换能器（探头）、测量杆或连接线缆以及配套软件组成，适合在岸边、船只或涉水等多种场景下使用。

二、设备组成

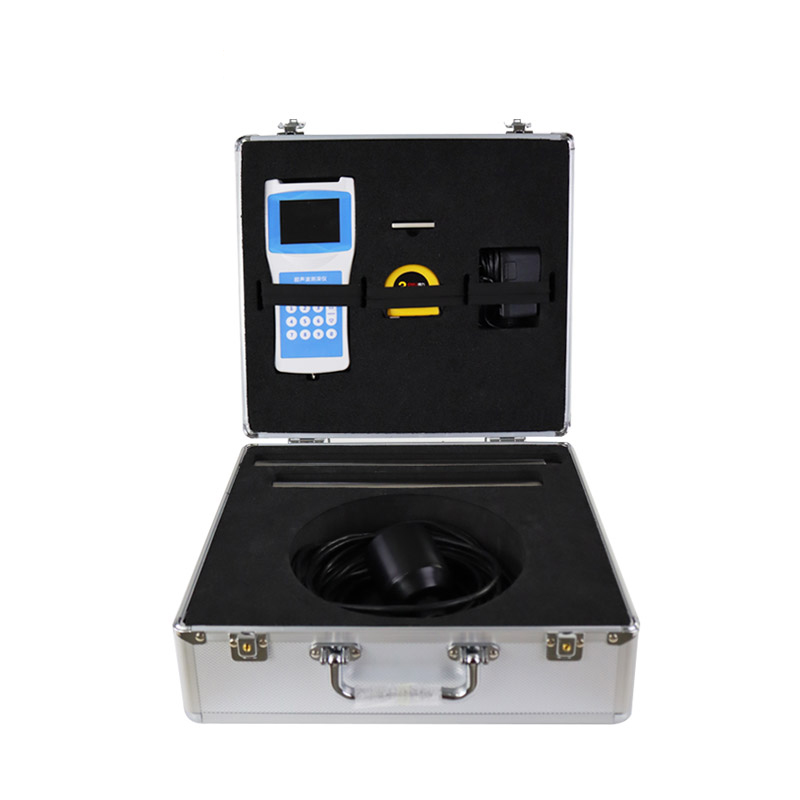

一套完整的便携式测深仪通常包括以下部件：

主机/显示器：配备液晶显示屏，用于显示水深数值、回波波形、电池电量等信息，支持参数设置和数据存储。

换能器（探头） ：用于发射和接收声波信号，是设备的核心部件，通常采用防水密封设计，具备一定的耐压和耐腐蚀性能。

测量杆：用于将换能器固定并伸入水中，部分型号配有带深度刻度的伸缩式不锈钢测杆。

连接线缆：连接换能器与主机的信号线，需具备良好的防水和屏蔽性能。

电池及充电器：为主机供电，常见为内置可充电锂电池或可更换的干电池。

便携箱：用于存放和保护整套设备。

数据管理软件（选配）：用于数据导出、分析和报告生成。

三、使用前准备

1. 设备检查

出发前应对设备进行全面检查：

电池电量：确认主机电池电量充足，屏幕电量图标显示50%以上。电量不足时应提前充电或携带备用电池。

换能器外观：检查探头表面有无明显损坏、裂纹或划痕，发射面应清洁平整，无附着物。

连接线缆：检查换能器电缆插头是否牢固插入主机接口，线缆有无破损，防水密封圈是否完好。

设备状态：确认仪器正常开机，无异常报警信息。

2. 现场勘察与测点选择

到达现场后，选择合适的测量位置：

选择水深相对均匀、水底较为平坦的区域进行测量。

避免在水草密集、垃圾漂浮物多或水流湍急的位置施测。

测量点应尽量避开陡坡、深坑等水底地形剧烈变化区域。

确保换能器入水后周围无障碍物干扰声波传播。

在船只上测量时，应选择船侧或船尾位置，避开螺旋桨和船体气泡干扰区。

3. 安全评估

涉水测量时穿戴救生衣、防滑鞋，避免单人作业。

在船只上作业时系好安全绳，注意防滑防落水。

恶劣天气（大风、暴雨、雷电）期间禁止作业。

四、操作步骤

1. 开机与初始化

长按电源键开机，设备进入自检状态。观察显示屏确认系统正常启动，检查电池电量图标和系统时间。部分型号在首次使用或更换电池后需重新设置日期和时间。

2. 参数设置

根据实际测量条件，在仪器操作界面中设置以下参数：

测量单位：选择深度单位（米、英尺或厘米）。

声速设定：根据水体类型设置声波传播速度。淡水通常为1450～1500米/秒，海水约为1500～1550米/秒。部分设备内置温度传感器可自动补偿声速。

测量模式：选择手动测量或连续测量模式。连续模式适用于动态扫测，手动模式适用于定点精确测量。

量程设定：根据预估水深设置合适的量程范围，确保测量信号在有效量程内。

增益调节：根据水底反射信号的强弱调整增益，使回波波形清晰可辨。信号过弱时增大增益，信号过强或杂波过多时适当减小增益。

3. 换能器安装与入水

涉水测量：

将换能器固定在测量杆末端，手持测杆将换能器缓慢垂直放入水中。

换能器发射面应朝向水底，与水面保持垂直。

换能器应完全浸没于水面以下，但不宜接触水底淤泥或硬物。

保持测杆稳定，避免晃动。

船上测量：

将换能器通过支架固定在船舷外侧，确保换能器完全浸入水中且发射面垂直向下。

固定支架应牢固，防止测量过程中松动或脱落。

换能器入水深度应保持恒定，建议入水0.3～0.5米，并在主机中输入该吃水深度以进行修正。

4. 启动测量

按动测量按钮，仪器开始发射声波并接收水底回波。观察显示屏上的回波波形，确认有效回波信号清晰稳定。待读数稳定后记录水深数值。为获得更可靠的结果，同一测点建议重复测量2～3次，取平均值。在移动船只上进行连续测量时，保持航速稳定，避免急转弯或突然加减速。

5. 数据记录

仪器通常具备数据存储功能，可自动保存测量数据，包括测量时间、水深值、测点坐标（如连接GPS模块）等信息。测量结束后可通过数据线导出至电脑进行进一步处理。手工记录时需同时记录测点编号、测量时间、水深读数及现场环境状况（水位、天气、水流情况等）。

6. 测量结束

完成测量后，将换能器从水中取出，用清水冲洗探头表面，去除附着泥沙和杂物。用软布擦干后装回便携箱。长按电源键关闭主机电源。

五、数据查看与分析

1. 实时数据显示

主机屏幕可实时显示以下信息：

当前水深数值

回波波形或信号强度指示

电池电量

GPS坐标（具备定位功能的型号）

测量时间和日期

2. 数据处理与分析

仪器内置存储芯片可保存大量测量数据。

通过数据线将数据传输至计算机，使用配套软件进行数据分析。

可生成水深分布曲线、水下地形剖面图等可视化图表。

可计算平均水深、最大水深、最小水深等统计参数。

支持数据导出为Excel、文本等通用格式，便于进一步分析或制图。

结合GPS坐标可绘制水下地形图或水深等值线图。

六、日常维护

1. 使用后清洁

每次使用结束后，立即用清水冲洗换能器表面，去除泥沙、盐分和附着生物。清洗后用干净软布擦干。清洁时注意避免划伤换能器发射面，切勿使用有机溶剂（如汽油、酒精、丙酮等）擦拭探头和主机屏幕。

2. 防水与密封检查

定期检查换能器电缆接头和主机接口的防水密封圈是否完好，如有老化、裂纹或变形应及时更换。长期在水下使用的换能器需定期检查外壳是否有裂纹或渗水迹象。

3. 电池管理

长期不使用时，建议每3个月充电一次，防止电池过度放电损坏。内置锂电池一般每2～3年更换一次，具体视使用频率而定。使用干电池的型号应避免新旧电池混用，长期存放时取出电池。

4. 定期校准

建议每12个月或测量数据出现明显偏差时进行校准。常用校准方式包括：

声速校准：在已知水深的标准水池中进行比对测量，调整声速参数使测量值与实际水深一致。

零点校准：将换能器置于空气中或已知浅水环境中，校准零点偏移。

对比校准：与已知精度的参考测深仪在同一测点进行比对测量，校正系统偏差。

5. 存放注意事项

设备使用后放入专用便携箱内存放，避免挤压和碰撞。

存放环境应保持干燥通风，避免高温、潮湿和强磁场。

换能器发射面应使用保护盖或软布包裹，防止划伤。

七、常见问题与处理

故障现象	可能原因	处理方法
无法开机	电池电量耗尽；电池接触不良	充电或更换电池；清洁电池触点
无读数或读数始终为零	换能器未入水；换能器损坏；线缆连接松动	确认换能器完全浸入水中；检查线缆插头是否插牢；更换换能器
读数明显偏大或偏小	声速参数设置错误；换能器入水深度补偿未设定；水底有淤泥或软质层	根据水体类型校正声速参数；正确设置换能器吃水深度；注意区分硬底和软底回波
读数跳动不稳定	水流湍急导致换能器晃动；水底地形起伏大；换能器附近有气泡或悬浮物	固定好换能器避免晃动；多次测量取平均值；选择水流较平稳位置
回波信号弱或丢失	换能器表面附着物多；水底吸声性强（如淤泥）；水深超过量程	清洁换能器表面；增大增益或更换低频换能器；调整量程设置
屏幕显示异常	受潮；显示屏排线松动	干燥处理；返修或更换

八、安全操作规范

涉水测量时，必须穿戴救生衣、防滑鞋，避免单人作业，岸边应有专人监护。

在船只上作业时，穿好救生衣，注意船舷防滑，避免探身过远导致落水。

暴雨、大风、雷电等恶劣天气期间，禁止下水或在开阔水域作业。

水深超过安全涉水深度或水流流速过快时，不得涉水操作，应改用船只或测桥等方式。

换能器入水前应检查测量杆连接牢固，防止入水后脱落。

在桥面、闸坝等高处作业时，佩戴安全帽，注意防滑和防坠落。

换能器应避免撞击硬物（如石块、混凝土结构等），防止探头损坏。

九、结语

便携式测深仪以其轻便灵活、测量快速、操作简便的特点，成为水深测量和水下地形勘察的常用工具。规范的操作流程、合理的测点布设、定期的维护保养以及严格的安全管理，是保证测量数据真实可靠的关键。使用者应熟练掌握本指南所述内容，根据现场实际情况灵活运用，确保每一次测量都能获取准确可靠的水深数据，为水文分析、航道管理、水利工程设计和环境保护提供科学依据。
