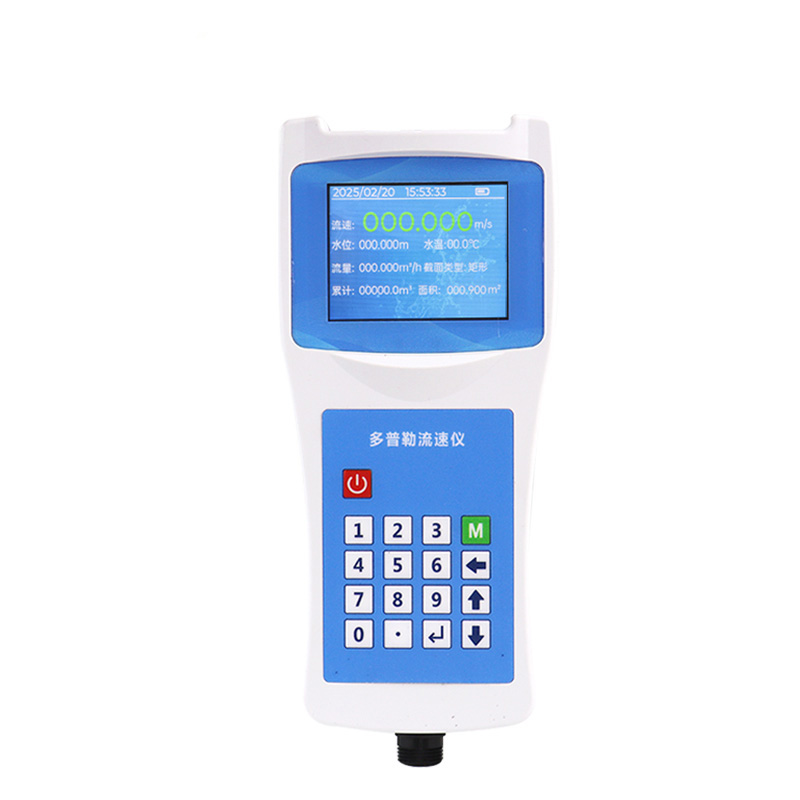

便携式多普勒流速流量仪校准
一、校准目的
便携式多普勒流速流量仪基于多普勒效应原理测量水体流速及流量，广泛应用于河道巡测、临时水文调查、应急监测等场景。受换能器晶片老化、声学耦合效率变化、内部信号处理电路漂移、水温盐度参数设置偏差等因素影响，仪器测量值可能产生系统性误差。校准的目的是验证仪器在不同流速条件下的计量性能，确定修正系数，确保测量数据满足水文测验规范的精度要求。
二、校准条件与准备
1. 环境条件
校准宜在室内标准水槽中进行。环境温度控制在15℃～30℃，水温变化速率不超过±1℃/h。水槽内水体应清洁，无气泡、悬浮颗粒浓度应稳定可控。现场记录水温、气温、水体电导率及浊度。
2. 标准器具
标准流速发生装置：直线拖曳式水槽或环形水槽，速度控制系统不确定度不大于被测仪器允许误差的1/3；
标准流量计：电磁流量计或超声流量计，经上级计量部门检定合格，作为固定管道标定段的流量比对基准；
标准温度计：精度不低于0.1℃；
标准电导率仪：精度不低于±1%FS；
秒表：精度0.01s；
标准反射靶板（用于干式校准）：材质和声学特性已知的刚性反射体。
所有标准器具须在检定有效期内，校准记录中须注明器具名称、编号及有效期。
3. 技术资料
准备仪器的出厂说明书、出厂检定证书、历史校准记录，确认仪器型号、测量范围、工作频率、原厂标定系数及适用的水体条件说明。
三、外观与功能性检查
1. 外观检查
检查仪器外壳、手柄、电缆及接插件有无破损、变形或腐蚀。换能器表面应平整光洁，无划痕、气泡或涂层剥落。显示屏应无缺划、暗斑。
2. 换能器检查
目视检查换能器发射面和接收面，确认无污渍、油脂或附着物。必要时使用无水乙醇和软布清洁。检查换能器与杆体的连接紧固程度，确保测量角度锁定可靠。
3. 电气性能检查
使用万用表测量仪器供电电压是否在额定范围内。检查电池电量指示是否正常。对于有外接电源输入的型号，验证电源适配器的输出电压稳定性。
4. 自检功能验证
开机进入仪器自检模式，确认系统对各通道的信号增益、噪声电平、温度传感器读数进行自检并能正常通过。记录自检结果。
四、干式校准
1. 声速校准
在无水环境下，使用标准反射靶板置于换能器前方已知距离处，启动仪器发射声波脉冲，测量回波到达时间。根据声程和时间计算实际声速，与理论声速值（由当时水温、盐度查表获得）进行比较。声速测量误差应不超过±0.5%。
2. 信号通道一致性检查
对于多声道仪器，分别激发各通道，记录各通道的发射功率、接收灵敏度和信噪比。各通道间的一致性偏差应在制造商规定的限值内。
五、湿式校准（标准水槽法）
1. 安装与定位
将仪器换能器浸入标准水槽中，按照仪器操作规范固定测量角度和入水深度。确保换能器声束轴线与水槽水流方向之间的夹角与仪器内部设定的角度参数一致。记录实际安装角度。
2. 低速区校准
在水槽中依次设定5～8个速度点，覆盖仪器的起始测量速度至中低速度段（通常为0.05 m/s～0.5 m/s）。每个速度点稳定后，记录仪器显示的流速值，同时记录标准水槽的速度值。每点连续采集不少于30 s的数据，取平均值作为该点实测值。每点重复测量不少于3次。
3. 中高速区校准
继续设定中高速区的速度点，覆盖仪器标称量程的20%～100%。全量程内校准点总数不少于10个，均匀分布。每个速度点的数据采集时长应保证统计样本量充足，通常不少于60 s。
4. 不同含沙量条件下的校准（适用时）
对于设计用于含沙水体的仪器，在标准水槽中配制不同含沙量（如0.5 kg/m³、2 kg/m³、5 kg/m³、10 kg/m³）的水体，分别进行流速校准，评估含沙量对声学散射特性和测量精度的影响。记录各含沙量条件下的修正系数。
5. 不同水温条件下的校准（适用时）
调节水槽水温，在至少三个不同温度点（如10℃、20℃、30℃）重复上述校准步骤，验证仪器内置声速修正算法的有效性。
六、现场比对验证
在校准完成后，选择一处已知断面参数的天然河道或人工渠道进行现场比测。使用标准流速仪（已校准）在同一断面、同一垂线、同一测点进行同步测量。采集不少于10组有效比对数据，计算便携式多普勒流速流量仪与标准仪器的相对偏差。相对偏差应满足《河流流量测验规范》（GB 50179）中关于流速测量精度的要求，一般不超过±5%。
七、流量测量校准
1. 断面参数输入验证
在已知断面面积和形状的标定渠道中，使用仪器测量流速并计算流量。核对仪器内部输入的断面尺寸参数（宽度、深度、边坡系数等）与实际值的吻合程度。
2. 流量比对
将仪器计算的流量结果与标准流量计的读数进行比对。流量示值误差应不超过仪器技术条件规定的限值。
八、重复性测试
在量程中间点（约50%满量程处）连续进行6次独立测量，每次测量间隔不少于1 min。按贝塞尔公式计算实验标准偏差，重复性以相对标准偏差表示，应不超过仪器允许误差的1/3。
九、数据处理与不确定度评定
1. 校准数据处理
汇总各校准点的标准流速值、仪器实测值、示值误差及相对误差。绘制标准流速—实测流速关系散点图，进行线性回归拟合，得到修正系数k和截距b：
v corrected = k ⋅ v measured + b
式中： v corrected 为修正后流速； v measured 为仪器实测流速； k为比例修正系数； b为系统偏移量。
计算拟合相关系数 R 2，应不小于0.99。
2. 测量不确定度评定
依据JJF 1059系列规范，分析不确定度来源，主要包括：标准水槽速度的不确定度、计时装置的不确定度、仪器读数重复性引入的不确定度、水温变化对声速的影响分量、安装角度偏差引入的分量。合成标准不确定度及扩展不确定度（k=2）应在校准报告中给出。
十、校准结果判定
将各校准点的示值误差与仪器技术条件规定的允许误差进行比较。全部校准点均满足要求时，判定该校准合格。任一校准点超差，需分析原因：若为系数漂移，可通过更新修正系数恢复精度；若为硬件故障（换能器老化、电路板损坏等），应停用维修后重新校准。
十一、校准周期
便携式多普勒流速流量仪建议校准周期为12个月。在以下情形下应提前校准：
仪器跌落、碰撞或浸水后；
换能器表面出现可见损伤或严重污染；
测量数据出现异常波动或与比测结果系统性偏离超过允许限差；
长期存放（超过6个月）后重新启用；
更换换能器或主控电路板后。
十二、校准记录与证书
校准工作应形成完整的原始记录，内容包括：仪器名称、型号、出厂编号、使用单位、校准日期、环境条件（水温、气温、含沙量等）、标准器具信息、各校准点原始数据、修正系数、不确定度评定结果、校准结论、校准人员及核验人员签名。校准合格后出具校准证书；不合格时出具校准结果通知书，注明超差项目和数据。所有记录保存期限不少于3个校准周期。
