降雨量监测站使用指南

一、概述

降雨量监测站是用于自动测量和记录降水量的专业设备，能够实时采集降雨数据并通过通信网络传输至管理平台。该设备广泛应用于气象观测、防汛预警、水文监测、农业灌溉、城市内涝防治以及地质灾害预警等领域。

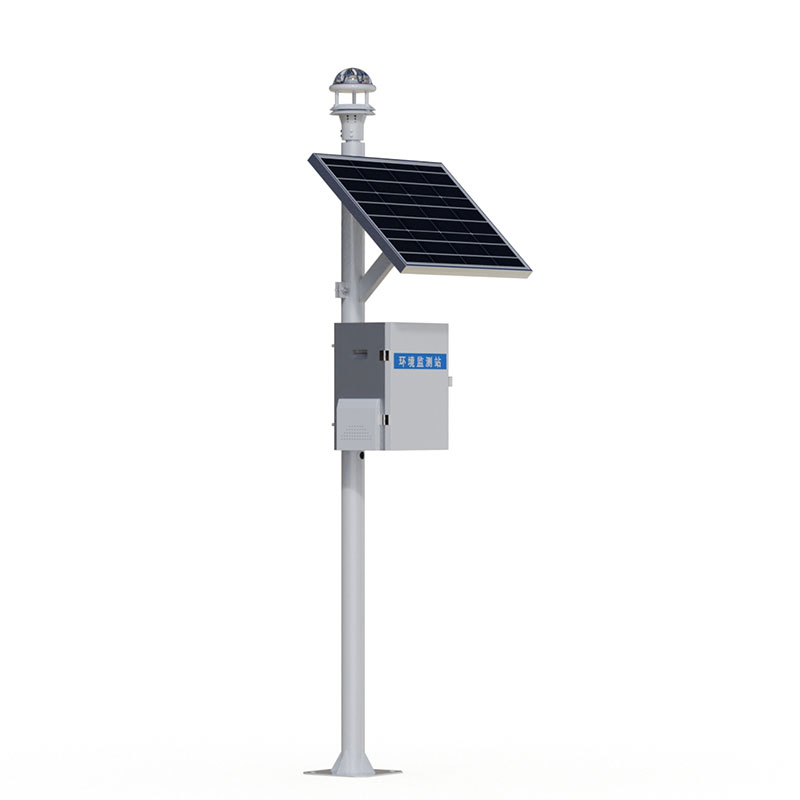

一套完整的降雨量监测站通常包括雨量传感器、数据采集终端、通信模块、供电单元以及配套的监控软件平台。设备可长期无人值守，适应野外复杂环境。

二、安装与部署

1. 选址要求

安装位置的选择直接关系到观测数据的代表性和可靠性，应满足以下条件：

视野开阔：周边不应有高大建筑物、树木或大型广告牌等遮挡物，障碍物与监测站的距离至少为其自身高度的两倍。

避风条件：尽量避开风口、山脊或楼宇间的强风通道，减少风对雨量测量的干扰。

远离干扰源：远离公路、铁路、施工机械等振动源，避免振动影响传感器精度。

便于维护：留有足够的操作空间，方便日常清洁、检修和设备更换。

通信良好：对于使用无线传输的站址，应确保处于移动网络或卫星信号的覆盖区域内。

2. 设备安装步骤

地基处理：按照设计图纸开挖基坑，一般尺寸为长40厘米、宽40厘米、深50厘米，浇筑混凝土基础，并预埋地脚螺栓或安装法兰盘。

立杆架设：混凝土养护期满后，安装支撑立杆（建议直径76毫米或89毫米，高度1.2～1.5米），使用水平尺校准垂直度，拧紧固定螺栓。

传感器安装：将雨量传感器固定于立杆顶部的安装平台上，利用水平调节螺丝仔细调整至水平状态。翻斗式传感器必须严格水平，否则会导致计数偏差。承雨器上口应保持水平，确保雨水全部流入漏斗。

线缆连接：按照产品说明书依次连接传感器信号线、采集器电源线、通信模块接线等，确保接头牢固并做好防水绝缘处理。

供电接入：太阳能供电系统需确保光伏板面向正南（北半球）且无遮挡，蓄电池正负极连接正确；市电供电系统须检查电压稳定性并安装漏电保护。

3. 开机调试

合上总电源开关，系统自动启动。等待3～5分钟，观察采集终端显示屏或指示灯状态：

无报警信息（如欠压、通信失败、传感器故障）；

实时雨量数值随模拟降雨或自然降雨正常累加；

通信模组成功注册网络，信号强度达标；

系统时钟与标准时间误差小于30秒，否则需手动校时。

三、参数配置

1. 基础参数设定

根据实际使用的传感器型号和现场需求，设置以下关键参数：

传感器选型：在采集器中选择匹配的传感器类型（如翻斗式、压电式等）。

分辨率：翻斗式雨量计常见分辨率为0.1毫米、0.2毫米、0.5毫米或1.0毫米，根据精度需求选取。

采样间隔：数据采集频率可根据需要设定，常规为每分钟或每5分钟采样一次。

上报周期：数据向平台发送的时间间隔，平时可设为5分钟、15分钟或30分钟，汛期可缩短至1分钟。

站点属性：录入站点名称、编号、经纬度、海拔、所属流域及负责人联系方式等信息。

2. 报警门限设置

设定雨量分级报警阈值，例如1小时雨量超过20毫米、3小时超过50毫米、24小时超过100毫米等，系统可根据不同等级触发声光报警、短信通知或APP推送告警。

3. 通信测试

参数配置完成后，执行一次手动数据上报操作，登录平台查看最新数据是否完整接收，确认无丢帧、乱码现象。

四、数据查看与分析

1. 查看实时数据

用户可通过以下途径获取监测站实时雨情：

PC端平台：登录监控软件或网页，查看当前降雨强度、时段累计雨量、日总量及过程总量。

移动端APP：通过手机应用随时查询各站点最新数据，接收预警消息。

现场显示：部分设备自带液晶屏，可直接读取当前时间和雨量数值。

2. 监测数据项

监测站主要输出以下数据：

瞬时降雨强度（毫米/小时）

本次降雨开始时间及持续时间

1小时累计雨量

24小时累计雨量

当日累计雨量（自0时起）

本次降雨过程总雨量

3. 数据分析功能

配套软件可生成雨量曲线图、柱状统计图、日/月/年报表，支持历史数据查询、导出为Excel或CSV格式。设备内置存储卡可长期保存原始数据，防止通信中断时数据丢失。

五、日常维护

1. 周期性巡检

建议每月至少现场巡视一次，重点检查：

承雨口及过滤网：是否有落叶、尘土、昆虫或鸟粪堵塞，保持清洁通畅。

水平状态：查看传感器上的水平泡是否居中，支架连接螺栓有无松动。

太阳能板：表面是否积灰或被遮挡，接线盒密封良好。

蓄电池：检测端电压（12V系统空载应在12.4V以上），极柱无腐蚀。

天线：垂直安装，无弯折，周围无异物遮挡。

2. 清洁与保养

每季度用软布擦拭传感器外壁和承雨口内壁，避免污垢影响雨水流动。翻斗式传感器需小心清理翻斗上的淤泥，切勿用力掰折。同时检查机箱防水密封条是否老化，箱内干燥剂是否需要更换。

3. 精度校验

每年至少进行一次人工注水校准试验。使用量筒以稳定流速向承雨口注入已知水量，计算理论翻斗次数，与实际计数对比。若误差超过±4%，应清洁翻斗、重新调平或联系厂家更换部件。

六、常见故障及处理

故障现象	可能原因	处理方法
有降雨但无数据显示	承雨口堵塞；翻斗卡滞；干簧管损坏	清理承雨口及过滤网；检查翻斗转动是否灵活；更换干簧管
数据中断或异常	传感器信号线接触不良；采集器死机；通信模块掉线	检查线缆插头并重新插拔；重启采集器；检查SIM卡状态及信号强度
通信长期离线	天线损坏；SIM卡欠费；基站信号弱	检查天线连接；查询SIM卡余额；更换位置或加装信号放大器
雨量数值偏大或偏小	传感器未水平；翻斗内有杂物；校准系数错误	重新调平；清洁翻斗；核对并修正采集器校准参数
太阳能供电不足	光伏板脏污；蓄电池老化；连日阴雨导致亏电	清洁光伏板；测量蓄电池电压，低于11.5V需更换；减少上报频率以节能

七、安全操作规范

进行登高安装或检修时，必须佩戴安全帽、系好安全带，并有专人监护。

在河道、水库边作业时，应穿着救生衣，避免单人操作。

遇雷雨天气，严禁触摸设备外露金属部分，禁止开箱检修。

强风、暴雨等恶劣天气前后，应及时检查设备稳固性。

现场操作时注意防滑、防坠落，工具使用后妥善收纳。

八、结语

降雨量监测站是获取精确雨情数据的重要基础设备，其运行状态直接影响防汛决策和水资源管理的科学性。使用者应严格按照本指南做好安装、配置、日常巡检和故障处置工作，确保设备长期稳定运行，为各类应用提供准确、及时的降雨信息。
