高精度雷达液位计
产品型号:JD-80
产品价格:7200元
产品品牌:风途


一、高精度雷达液位计产品原理
高精度雷达液位计又称高精度智能雷达液位计,高精度雷达液位计是一款采用微波脉冲的测量方法,基于时间行程原理的测量仪表,对液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计采用调频连续波(FMCW)技术。天线发射高频的调频雷达信号, 雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同—天线接收。 在同—时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT)得到反射回波的频谱,并以此计算得出待测目标的距离。
二、高精度雷达液位计技术参数
测量介质:强腐蚀或无腐蚀液体,蒸汽,泡沫
测量范围:0.1m~10m
过程连接:法兰≥DN50
过程温度:-40~130℃
过程压力:-0.1~2.5MPa
天线尺寸:42mm透镜天线(根据法兰大小决定)
天线材质:PTFE
精度:±2mm(量程在35m以下)±5mm(量程在35m—100m间)
防护等级:IP67
中心频率:80GHz
发 射 角:6°
电源:二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外壳:铝/不锈钢
信号输出:二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
三、高精度雷达液位计产品特点
天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
严重粉尘环境对高频物位计工作影响不大。
波长更短,对在倾斜的固体表面有更好的反射。
波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
测量盲区更小,对于小罐测量也会取得良好的效果。
高信噪比,即使在波动的情况下也能获得更优的性能。
高频率,是测量固体和低介电常数介质的最佳选择。
地下水位监测设备主要用于地下水深井、矿山深井以及地热井的水位测量,测量范围可覆盖一百米至四百米。设备内置超强抗高压密封性传感器芯片,采用一体成型结构,并经过三重防雷工艺处理,能够在井下高压潮湿环境中长期工作。信号传输使用抗拉抓力钢丝电缆,保障测量信号实时且高精度地稳定输出。地下水位监测设备的工作原理
水利监测设备生产厂家在偏远河道和山区流域部署设备时,常面临公网通信中断导致数据无法回传的问题。山东风途物联网科技有限公司生产的北斗水文环境监测站,将北斗短报文通信与雷达水文测量技术结合,为无信号区域的水位、流速、流量监测提供了一条不依赖地面基站的传输路径。水文监测点多位于野外无市电、无光纤的偏僻位置
一体式雷达水位计采用FMCW调频连续波体制,在76至79.9吉赫兹频段工作,以非接触方式测量地表水液位。设备整机设计紧凑,波束角约10度,测量范围覆盖0.1米至40米,精度可达正负1毫米,功耗较低且抗环境干扰能力较强,适用于湖泊河流水位监测、山洪预警、蓄水池管理及污水管网液位监测等场景。一体式雷达水位计选择FMCW体制而

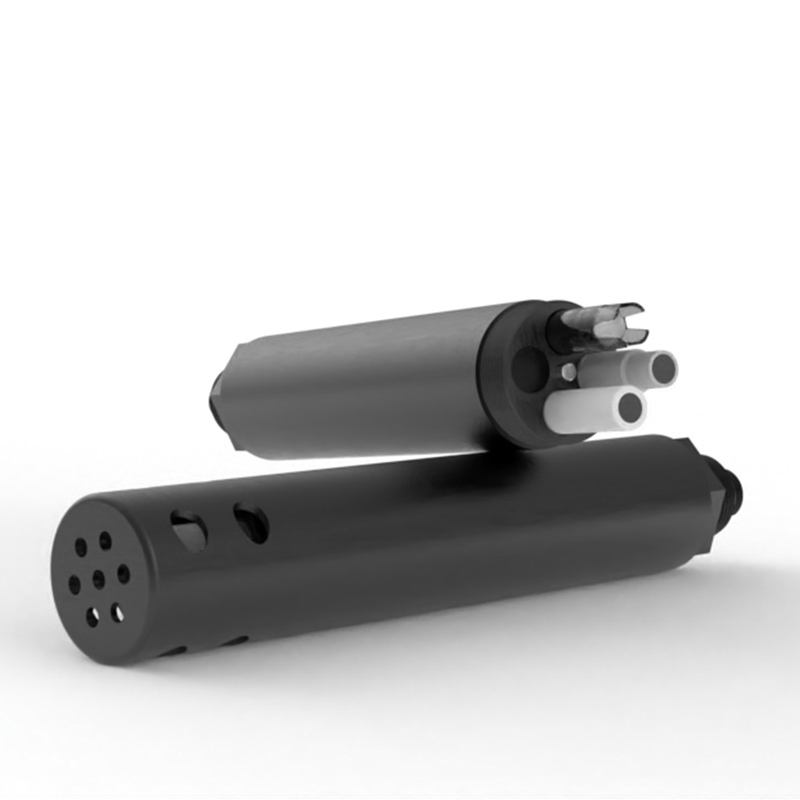

自来水水质监测系统搭载pH、电导率、水温传感器采集水质数据,上传平台完成远程查看与设备管理,可实现超限报警,生成水质综合指数,适用于水务相关单位的水源地、水厂与管网监测工作。自来水水质监测系统以pH、电导率、水温三类水质传感器作为前端采集核心,依靠电化学、接触式电极、数字传感等测量原理完成参数采集,传感
