水质取水监测平台

水质取水监测平台

产品型号：FT-QSZ1

产品价格：9000元

产品品牌：风途

山东风途科技专业生产水质取水监测平台FT-QSZ1，仪器研发生产经验丰富，提供水质取水监测平台价格方案，水质取水监测平台操作简单快速，仪器型号齐全，欢迎来电咨询！
在线咨询联系我们
  • 产品详情
  • 相关产品
  • 相关文章

一、水质取水监测平台产品介绍

1.概述

水质取水监测平台又称多参数水质监测仪器，水质取水监测平台包括取水系统、监测系统以及显示系统，集成多个水质传感器为一体，各数字传感器可根据监测需求任意搭配使用。QSZ1水质取水监测平台是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

QSZ1水质取水监测平台具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物、总氮等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

水质取水监测平台可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

3.功能与特点

GPRS联网4G

支持扩展RJ45联网

支持扩展传感器远传

支持LED屏显示7.0寸触摸控制屏

支持扩展安卓屏显示、存储

扩展安卓屏支持2G数据存储、U盘数据导出

支持一路RS485 modbus-RTU协议从站

支持多通道RS485 modbus-RTU传感器扩展

配套物联网数据展示、存储、分析平台

平台支持TCP短链接、HTTP协议等多种协议数据转发


二、水质取水监测平台系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵最高扬程:25m开口流量:1.8m3/h

3.分析测试单元

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

型号 名称 测量范围 原理 测量精度 分辨率 是否标配 备注
S1S cod 0~1000mg/L UV254吸收法 ±5%，±0.3℃ 0.1mg/L cod浊度一体；带刷子自清洁，带温补
浊度 0~400NTU 散射光法 ±1%，±0.3℃ 0.1NTU
S2 水硬度 0～1000.0mg/L 接触式电极法 读数的±10%；±0.3℃ 0.1mg/L
S3 pH 0~14（ph） 电化学（盐桥） ±0.1PH;±0.1℃ 0.01 带温补
pH 0~14（ph） 电化学（盐桥） ±0.1PH;±0.1℃ 0.01
S5 氨氮 0~1000mg/l 离子选择电极法 读数的10%,±0.5℃ 0.01mg 氨氮pH一体式；带温补
pH 0~14（ph） 电化学（盐桥） ±0.1PH;±0.1℃ 0.01
S6 ORP -1500mv~1500mv 电化学（盐桥） ±6mv 1mV
S7 电导率 0~10000uS/cm 接触式电极法 ±1.5%；±0.1°C 1uS/cm 带温补
S7H 高量程电导率 0～30000μS/cm 接触式电极法 ±1.5%；±0.1°C 1uS/cm 高量程电导率TDS盐度一体式传感器；带温补
TDS 0-10000ppm 接触式电极法 ±1.5%；±0.1°C 1ppm
盐度 0-10000ppm 接触式电极法 ±1.5%；±0.1°C 1ppm
S8 溶解氧 0~20mg/L 荧光寿命法 ±2%，±0.3℃ 0.01mg/L 带温补
S9 浊度 0~1000NTU 散射光法 ±1%，±0.3℃ 0.1NTU 带温补
S10 悬浮物 0~2000mg/L 散射光法 ±5%（取决于污泥同质性） 0.1mg/L
S11S 污泥浓度 0～20.000g/L 散射光法 ±5%（取决于污泥同质性） 0.001g/L 带刷子自清洁
S15S 叶绿素 0~400ug/L 荧光法 R²>0.999 0.01ug/L 带刷子自清洁；带温补
S16S 蓝绿藻 0～200.0Kcells/mL 荧光法 R²＞0.999 0.1Kcells/mL 带刷子自清洁
S17S 水中油 0～60ppm 荧光法 0.1ppm 0.01ppm 带刷子自清洁
S20 透明度 50～1000mm 散射光法 ±5%（取决于污泥同质性） 1mm 带温补
S21 水温 −20℃~85℃ 高精度数字传感器 ±0.1℃ 0.1℃


注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

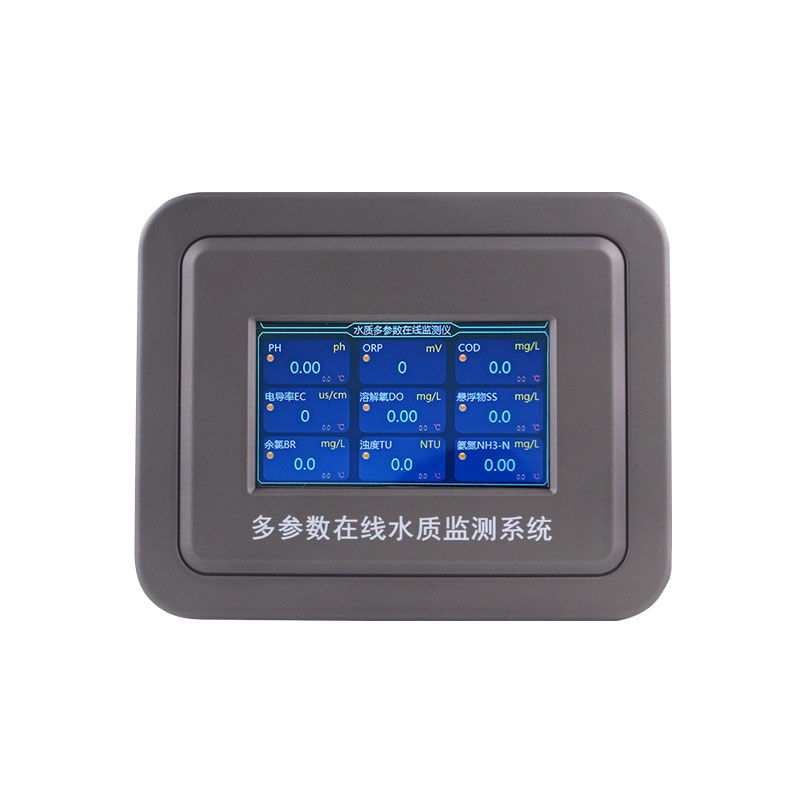

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

5.远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

6. 设备箱主体单元

安装方式 机柜落地是安装，基座。
外形尺寸 1684mm*560mm*510mm 50-100mm可调
外壳材质 216不锈钢。
防护等级 IP54
供电 市电AC220V
进水口 4分PE管
出水口 6分净水器PE管
排污口 4分净水器软管，（也可手动定期排污）
自吸泵 电机功率:200W
额定电压:AC220V/50hz
水泵尺寸210*145*245/mm
最大吸程:8m；最高扬程:25m
开口流量: 1.8m3/h
