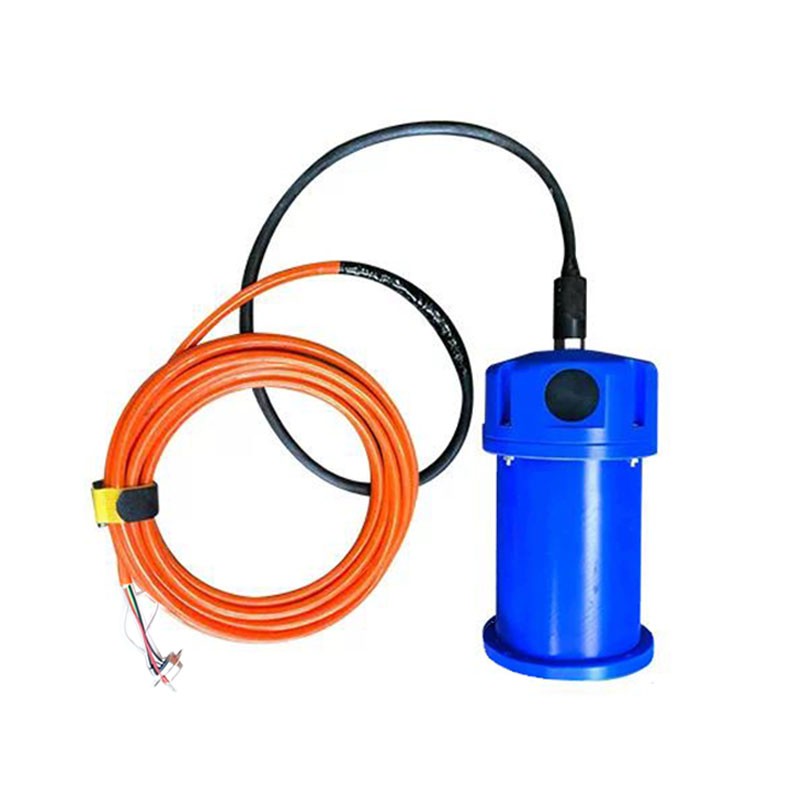

单点多普勒海流计

一、单点多普勒海流计产品简介

单点多普勒海流计又称多普勒海流计，单点多普勒海流计采用声学多普勒原理，精准监测海流速度和方向，广泛应用于海洋工程、港口航道等领域，是海洋科学与资源开发的重要工具。单点多普勒海流计是一款在线式多普勒流速仪，可以测量输出矢量平均速度和方向洋流。该仪器还记录倾斜，航向，Ping计数，单个Ping标准偏差和信号的能力。

二、单点多普勒海流计产品特点

为了减少测量设备本身水流的影响，因此真正的测量范围至距离海流计本身至少要＞0.4米。

单点多普勒海流计在水中使用，特别用缆固定使用时，可能会受到海流影响而倾斜，所以内置了角度传感器来测量倾斜的角度，并可以修正流速误差。

内置了电子罗盘，输出流速的方向。

海洋里面的流速变化往往是缓慢的，因此没有必要不间断测量。同时也是为了节约电池的电力和延长换能器的使用寿命，可以根据现场的需求，设置采样间隔，当完成一组数据的测量后，间隔一段时间，再进行测量，间隔时间的长短可以根据现场情况决定。

三、单点多普勒海流计测量原理

单点多普勒海流计通常有两个正交的传感器轴，每个轴上安装有两个测流传感器，使得它在每个传感器轴上都可以进行双向测量。

这样在东南西北四个方向上都有测流传感器。通过开启前向测量功能，可以降低传感器及锚链周边涡流的干扰。

在测量过程中，每个轴上的传感器交替发送声学脉冲并接收来自颗粒的声学脉冲反射信号，从而测量X轴和Y轴的正交速度分量。通过倾斜补偿和内置固态电子罗盘的朝向计算，可以得到北向和东向的速度分量。多次测量求平均后输出流速和流向。

海流方向的测量可以用于矫正传感器，通过内置电子罗盘和倾斜传感器获取准确的北和东方向来实现。固态传感器的部件非常适合监测低流速海流，传感器在距离仪器0.4米到1.0米处开始测量，这会把海洋污垢和局部涡流的影响降低。

四、单点多普勒海流计技术指标

1.流速测量范围:0-500cm/s；流速分辨率：±0.1cm/s；流速精度:±0.5cm/s±1%of示值。

2.流向测量范围:0–360°;流向分辨率0.01°；流向精度当倾角小于±7.5°时，±5°。

3.倾角测量范围：-90°~+90°分辨率0.1°精度±1.5°

4.声学频率:1.9 to 2.05 MHz。瞬时发射功率30。瓦波束角度2.5°。

5.安装要求:距离水面不小于0.75米同时距离水底不小于0.7米。

6.工作电压:9V–15V直流供电。

7.通信方式：串口通信（RS485或RS232可选）。通信协议：modbus协议。

8.输出参数：流速、流向、方向角、南北向流速、东西向流速、X轴向倾角、Y轴向倾角。

9.串口可以设置的参数：海水声速、测量PING数，测量区域开始点距离海流计距离，测量区域结束点距离海流计距离。

10.工作温度范围:-5 to+50°C。

11.空气中重量：1850克±100克（不含支架）。

12.体积：直径120mm，高度300mm。
