智能井盖传感器校准

一、概述

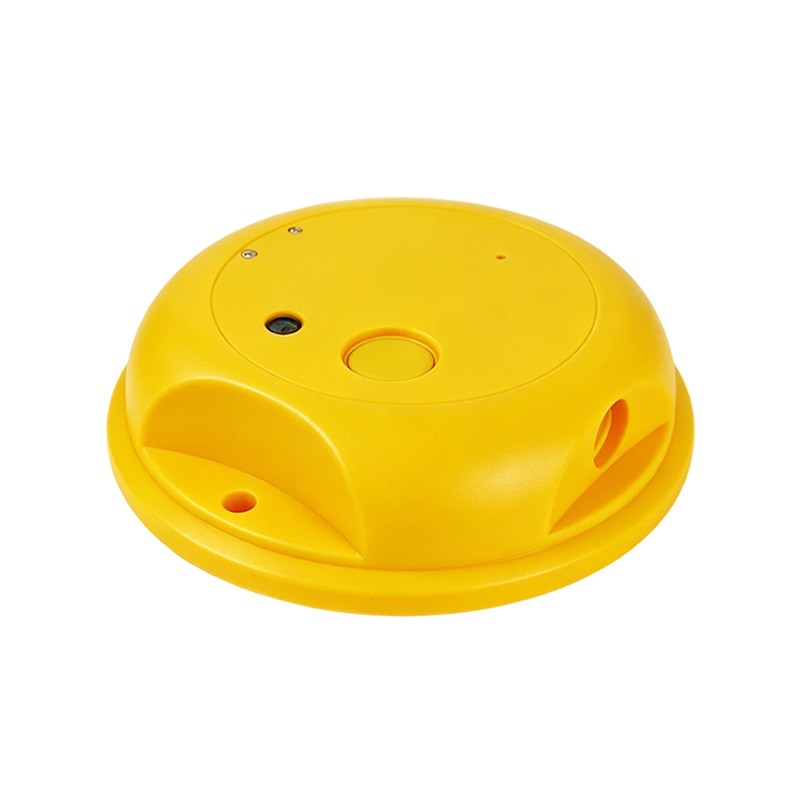

智能井盖传感器是城市生命线安全监测体系中的末端感知节点，通常集成倾角、液位、气体浓度（甲烷/一氧化碳/硫化氢）、温湿度、振动位移、无线通信等多类传感单元，用于实时感知井盖异常开启、位移倾斜、井内积水、燃气泄漏及非法入侵等事件。

受安装环境影响——地下潮湿、温差大、泥沙附着、电磁干扰，加上器件老化和运输安装应力，传感器出厂标定值会随时间发生漂移。定期开展标准化校准，是保障告警准确率、降低误报与漏报率、满足市政运维考核指标的核心环节。本文给出一套行业通用的校准流程与技术规范，适用于市政管理单位、集成商及第三方检测机构参考执行。

二、校准前准备

1. 环境与工具条件

2. 资料与外观检查

核对设备型号、固件版本、出厂序列号及上次校准记录；

外观检查：外壳密封圈无变形、传感透气孔无泥沙堵塞、磁吸或螺栓安装面无机械损伤；

通电自检：通过运维平台确认设备能正常入网、心跳报文完整、各通道原始读数可读。

若井盖传感器为已埋装现场设备，校准前须先通过工单系统锁定井位、设置安全围挡并完成井下气体通风检测。

三、分通道校准流程（通用方法）

1. 倾角与倾斜通道校准

将传感器固定于多轴数控倾角校准台，分别置零位、正负 5 度、正负 15 度、正负 30 度（覆盖井盖正常沉降与被盗抬升阈值区间）；

每个角度点稳定保持 30 秒，平台读取标准值，传感器上报测量值；

记录偏差，单点误差应不超过正负 0.5 度，全量程非线性不超过 1.0 度；

写入校准系数或执行板载自动调零（零点偏移补偿），保存并复位。

2. 液位与水压通道校准

使用阶梯液位标定罐，依次注入 0 厘米、5 厘米、15 厘米、30 厘米及满溢阈值水位；

排除导气管气泡，待读数稳定后采集 5 组样本取均值；

采用多点线性拟合更新量程系数与零点偏移；

重点验证低水位死区（不超过 3 厘米）与告警触发点的一致性。

3. 气体传感器校准

零点校准：通入洁净空气或高纯氮气，流量控制在每分钟 200 至 500 毫升，持续至输出基线稳定，写入零点值；

跨度校准：通入已知浓度标气（如甲烷 1.25% 爆炸下限，或 500 ppm 标准气），记录稳态响应，计算跨度修正因子；

电化学类气体探头建议同步记录响应时间（通用要求不超过 30 秒）。

4. 温湿度与振动通道

温湿度：置于恒温恒湿箱，取 5 ℃、25 ℃、55 ℃ 三点比对，温度误差不超过正负 0.5 ℃，湿度不超过正负 3%；

振动与冲击：使用标准振动台施加 0.5 g 与 2 g 正弦激励，验证事件触发门限与上报时延（通常要求不超过 3 秒）。

四、通信与功耗联调校验

校准完成后须进行系统级回归测试，避免"传感准、上报偏"：

报文一致性比对：平台解析值与标准器读数偏差须落在允许容差带内；

低信号模拟测试：将通信质量指标降至 0 至 5 分贝区间，确认校准参数不因重传分包丢失；

功耗验证：校准后休眠电流不超过标称值上浮 5%（防止系数写入异常导致主控芯片无法深度休眠）；

防拆与磁触发通道同步复测，确保校准过程未改变安全逻辑阈值。

五、校准周期与判定准则

校准结论分级：合格（签发校准记录表）→ 限用（仅部分通道可用，标注运维备注）→ 报废（核心探头不可逆漂移）。

六、常见异常与处置建议

零点持续漂移：优先检查透气膜结露或盐雾结晶，清洁后重新零校；仍异常则更换探头。

平台数值跳变：多为通信模组分包导致校准系数未完整写入，建议采用差分校验加分块回读确认。

现场无法拆机：启用"原位比对法"——在同一井内布放便携式参考传感器并行采集 24 小时，以回归残差反推修正量写入边缘端。

七、记录与追溯

每次校准应形成一盖一档电子记录，字段至少包含：井盖编号、地理坐标、各通道校准前后曲线、环境参数、操作人、标准器证书编号、下次校准日期，并同步至城市基础设施数字孪生平台，支撑后续预测性维护。
