雷达水位监测系统使用指南

雷达水位监测系统是一种基于雷达波反射原理的非接触式水位测量设备，广泛应用于河流、水库、灌区、城市排水管网及潮位监测等场景。与传统的接触式水位计相比，雷达水位计不与水体直接接触，不受泥沙、漂浮物、腐蚀性水质的影响，具有精度高、维护量小、使用寿命长的特点。本指南旨在为现场安装人员、运维人员及系统集成商提供标准化的操作参考。

一、设备原理与核心组成

雷达水位计通过天线向水面发射高频电磁波（通常为24GHz或80GHz），电磁波遇到水面后反射回天线，设备根据发射与接收信号的时间差或频率差计算天线到水面的距离，再结合安装高度换算出实际水位值。

一套完整的雷达水位监测系统通常包含以下部分：

雷达水位计（传感器）：核心测量单元，负责发射和接收雷达波。常见波束角为10°至11°，安装时需确保波束覆盖区域内无遮挡物。

数据采集终端（RTU）：接收传感器输出信号（RS485/4-20mA），进行编码、存储和远程传输。

供电系统：野外站点多采用太阳能板配合蓄电池供电，设备支持DC7-36V宽压输入，休眠模式待机电流可低于1mA。

通信模块：支持4G/NB-IoT/LoRa等无线通信方式，部分型号内置RTU模块可直接上报数据。

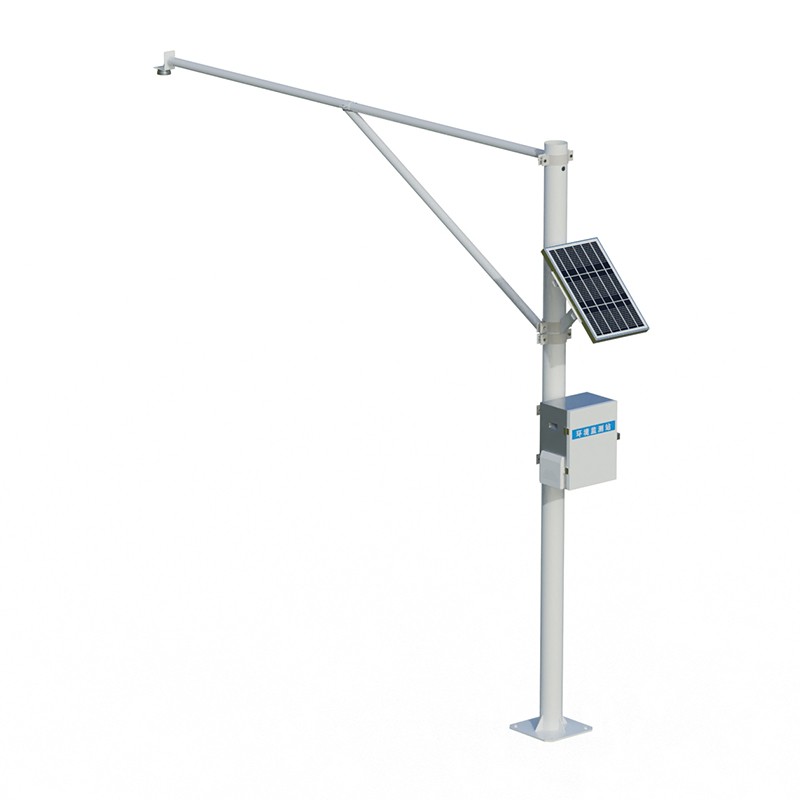

安装支架：立杆抱箍式或桥架式，用于将传感器固定在河道上方或井口附近。

二、安装选点与规范

安装质量直接决定测量数据的可靠性。选点和安装应遵循以下原则：

2.1选点要求

优先选择水流平顺、流态稳定、无漩涡乱流的直渠段，避开汇流口、跌水、弯道及大块阻水物体。安装点应保证雷达波束覆盖区域内无岸坡、树木、桥梁等障碍物，否则会产生虚假回波导致数据跳变。对于渠道监测，设备宜布置在断面中心位置，防止波束照射到渠壁产生干扰。

2.2安装高度与角度

传感器天线面必须垂直朝下正对水面，安装倾角误差应控制在允许范围内。安装高度需兼顾最高水位和最低水位，确保最高水位不进入测量盲区（通常盲区为0.2m至0.5m），同时波束照射区域完全落在水面之上。支架必须牢固无晃动，野外场景需做好防雷接地处理。

2.3线缆与防护

全部线缆应穿防护管敷设，供电线与信号线分开走线以减少电磁干扰。接口处需做好防水密封处理，电缆进入设备前应向下弯曲形成滴水弯，防止雨水沿电缆渗入壳体。

三、参数配置与调试

设备安装完成后，需通过蓝牙或RS485接口进行现场参数配置。

3.1基本参数录入

根据现场实际情况录入以下参数：安装高度（天线到渠底或参考零点的高度）、测量量程、盲区距离、空罐/满罐距离、采样间隔及上报周期。渠道流量监测还需录入渠宽、渠深、渠底高程、断面类型等参数，参数错误会直接导致流量计算失真。

3.2初始值校准

安装后应使用水尺或铅坠实测水位，与设备读数进行对比，确定初始测值并记录。如发现偏差，可通过调试软件修正安装高度参数进行补偿。

3.3虚假回波学习

若波束范围内存在固定障碍物（如桥墩、支架），可启动设备的“虚假回波学习”功能，将干扰回波存入抑制列表，避免其被误判为水面反射信号。

四、日常维护要点

雷达水位计为免维护设计，但长期运行仍需定期检查以确保数据质量。

清洁天线表面：天线上的灰尘、蜘蛛网、结霜或水滴会衰减雷达信号，导致测量精度下降或读数丢失。建议每季度检查并清洁天线表面。

检查供电状态：太阳能站点需定期清洁电池板，检查蓄电池电压是否正常。供电电压过低可能导致数据频繁跳变或通信中断。

校核水位数据：定期将监测数据与人工水尺读数进行比对，发现系统性偏差时及时修正参数或校准设备。

检查支架与线缆：确认支架无锈蚀松动，线缆护套无破损，接口防水密封完好。

五、常见问题与排查

数据跳变或波动剧烈

首先检查安装位置是否合理，波束是否部分照射到渠壁或障碍物。其次确认水面是否受风浪或水流影响过于剧烈，可启用设备的波浪滤波功能或增加数据平滑处理。供电电压不稳定也可能导致读数跳变。

无数据或通信中断

按顺序排查：供电是否正常、RS485接线是否正确、通信模块信号强度是否足够、数据上报参数是否配置正确。若设备本体有显示但平台无数据，重点检查通信链路。

测量值恒定不变

检查水面是否结冰（冬季常见），或安装是否倾斜导致波束照射到岸边地面。确认天线表面是否有结冰或厚重污垢。

测量精度下降

天线表面污染是最常见原因，清洁后通常即可恢复。若清洁无效，检查安装角度是否发生偏移，重新校准初始值。

六、安全注意事项

安装和维护作业须由经过培训的专业人员执行。在河道、井口等危险区域作业时，应佩戴防护装备并设置警示标识。电气操作前确认电源已断开，使用绝缘工具。设备内部为精密电子部件，非授权人员不得拆卸。雷雨天气避免在立杆附近作业。
