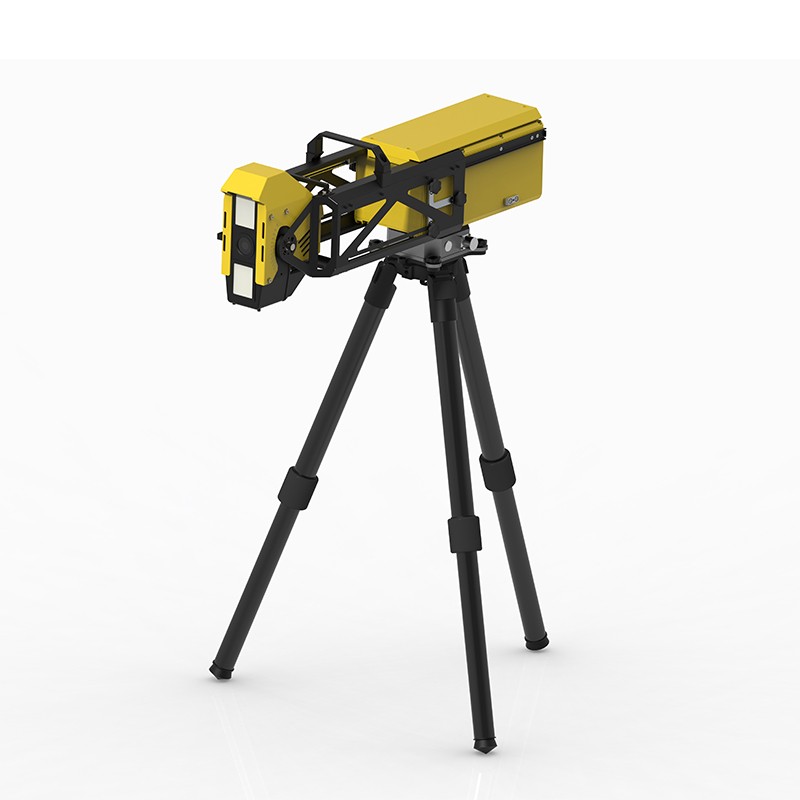

边坡监测雷达校准

一、概述

边坡监测雷达属于地基形变监测雷达，采用雷达波成像与差分干涉测量技术，对边坡、露天矿场、坝体等目标表面的毫米级至亚毫米级变形量进行连续观测。设备按结构可分为轨道式、全方位合成孔径、全方位真实孔径三种类型。

雷达形变测量的基本关系为：视线向位移量D由两次观测的干涉相位差换算得到，D=λ·Δφ/(4π)，其中λ为雷达波长。由于测量结果为视线向一维分量，且受大气传播延迟、系统热噪声、去相关等因素影响，设备长期运行后会产生测距、测角与相位方面的系统性偏差。校准的作用是确定并修正这些偏差，使形变数据在全生命周期内保持量值统一与结果可比。

内蒙古自治区发布的JJF(蒙)151—2026《地基形变监测雷达在线校准规范》是国内首个面向该类设备的校准规范，2026年5月1日发布、2026年8月1日实施，规定了现场非拆卸式（在线）校准的技术要求与操作方法。

二、计量特性

规范列出的核心计量特性指标如下，并明确注明指标不用于合格性判定，仅作为校准结果可比性与过程控制的参考：

校准项目	技术指标
微变测量示值误差	最大允许误差±1mm
微变测量示值重复性	≤1mm
距离向分辨力	1km处≤0.5m
方位向分辨力	1km处≤5mrad
测量周期	≤10min

三、校准条件

环境条件：校准在常温下进行，应避开强风、强磁场、强电场、障碍物与强反射体干扰。

场地要求：校准场优先选择稳定、开阔、平整的场地，雷达视场内无遮挡物，场地远离高压输电线、无线电发射塔等电磁干扰源，标靶与雷达之间不存在强反射干扰源。有效测量距离为1～4km，雷达与全站仪的间距不大于5m，校准装置固定场地须满足稳定性要求。

测量标准及配套设备：全站仪测量范围>4km，最大允许误差±4mm；地基形变雷达校准装置测量范围0～500mm，最大允许误差±0.1mm；另配钢卷尺、秒表等。所有标准器应溯源至国家计量基准。在满足技术要求的前提下允许采用其他计量标准。

四、校准项目与方法

4.1微变测量示值误差

用全站仪将标靶定位于雷达1～4km处，由位移测量标定平台对标靶施加已知的位移激励。激励采用分段方式，步长按雷达波长的1/10设置；采集雷达微变示值，与标定平台给出的标准值比对，计算示值误差。雷达与标靶之间存在高差时，需按规范给出的模型作高差修正。每个校准点重复测量5次，取极值作为该点示值误差，并按JJF1059.1评定测量结果的扩展不确定度。

4.2微变测量示值重复性

在同一校准点连续重复测量，计算各次示值之间的离散程度，作为重复性指标，与微变测量示值误差同步完成。

4.3距离向分辨力

采用角反射器作为标准定标体，布设于雷达视场内不同距离区间。采集定标体回波信号，解算雷达实测距离与真实几何距离之差，修正距离向比例误差与零位偏移，并确定距离向可区分的最小间隔。

4.4方位向分辨力

利用已知坐标的角反射器阵列，获取目标方位角观测值，与理论方位角比对，修正天线扫描角度偏差，确定方位向分辨力。

4.5测量周期

对雷达完成一次完整扫描并输出形变结果所需时间进行测量，核查是否满足监测时效性要求。

4.6干涉相位与大气误差修正

大气效应导致的路径延迟是地基雷达形变监测的主要误差源之一。研究表明，20℃条件下距雷达1km处相对湿度变化1%，可引入约2mm的测量误差。常用的大气相位校正方法包括：

气象数据改正法：在监测现场布设气象站，采集温度、湿度、气压，依据大气折射率模型定量估算大气相位。其中相对湿度的影响最大，温度与气压的影响相对较小。

固定点（参考点）改正法：在稳定无形变区域选取高相位稳定性的控制点，通过空间插值估计全场景大气相位。

参数建模法：构建斜距—高程的线性或多元回归模型，结合永久散射体（PS）技术估计模型参数。当目标形变沿斜距的分布特征与大气效应相近时，需在模型中加入形变速度因子以区分二者；大视场场景下可采用两阶段半经验算法，迭代修正距离—高程模型参数并结合反距离加权插值处理非均匀大气相位。

相位校准通常在稳定区域布设参考角反射器，连续采集干涉相位序列，分析相位时序漂移量，分离大气扰动与设备固有相位误差，建立相位误差校正模型。

4.7姿态基准与时间同步

对雷达搭载的倾角传感器、方位编码器开展标定，核查俯仰角、横滚角与方位指向读数，修正姿态测量偏差，保证监测坐标与工程测量坐标系的转换正确。同时核查内部时钟与数据采集时序，使雷达观测时间与气象、GNSS等辅助观测数据的时间基准统一。

五、精度验证与不确定度

设备标称形变测量精度为0.1mm量级时，验证所用标定装置的精度应高于该量级。实际工程中采用可控强散射目标（角反射器）配合高精度位移平台开展验证：由伺服机构或三维微动台驱动角反射器产生0.1mm量级的已知位移，将雷达位移监测结果与标定装置位移标准值比对。

实测精度与信噪比（SNR）和目标距离相关：理想条件下位移测量精度可达0.005～0.15mm，实际野外条件下通常下降至0.3～2.0mm；基于SNR与距离的经验模型可用于现场条件下的精度预估。此外，杂波估计、视线向位移到笛卡尔坐标系的投影转换也会引入不确定度，在评定中需一并计入。

六、校准结果表达与复校间隔

校准证书应给出各项校准结果，包括微变测量示值误差（mm）、微变测量示值重复性（mm）、距离向分辨力（m）、方位向分辨力（mrad）、测量周期（s），以及微变测量示值误差测量结果的扩展不确定度U（k=2）。证书同时记录委托单位信息、环境条件、外观检查结论、标准器名称型号、准确度等级、测量范围、溯源机构、溯源证书号与有效期。

复校时间间隔原则上不超过12个月。设备经过搬运、维修、更换关键部件，或监测数据出现异常漂移时，应及时开展校准。

七、现场运行中的校准维护

在线校准之外，日常运行中需采取以下措施维持量值稳定：在监测区域内稳定部位布设角反射器作为长期参考基准，用于分离设备自身位移偏差与坡体真实形变；同步记录温度、气压、湿度等气象参数，为大气误差修正提供基础数据；定期检查雷达供电与通信链路状态、天线前方遮挡情况以及设备安装基准的稳定性；保留历次校准数据用于趋势分析，识别硬件性能衰减。
