泥沙含量在线监测仪器校准

1 目的与适用范围

本文件规定泥沙含量在线监测仪器的校准要求，用于修正系统偏差、确认量值溯源有效性，保障河流、水库、渠道、径流小区等场景中悬移质含沙量监测数据的准确性与一致性。

适用于基于光学（透射/散射）、声学衰减、振动式、称重式、γ射线等原理的在线泥沙监测传感器及成套系统。本内容为通用性要求，具体执行时以仪器说明书、对应校准规范及项目技术文件为准。

2 仪器构成与测量原理

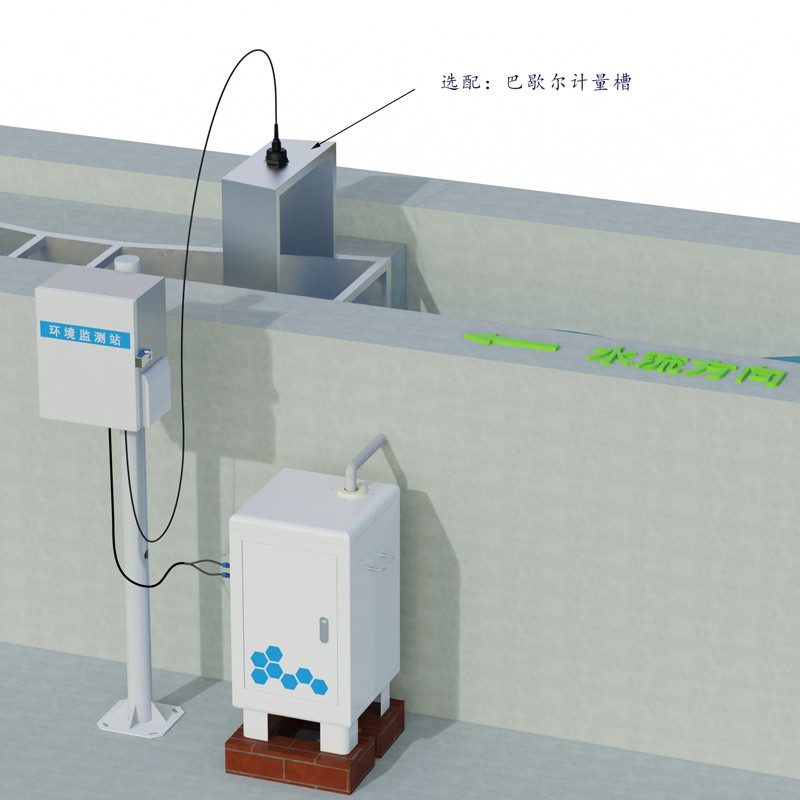

在线泥沙监测仪通常由传感器探头、信号转换单元、数据采集器、传输模块和后台软件组成，输出单位一般为千克每立方米、克每升或换算后的浊度单位。

光学法：利用泥沙颗粒对光的散射与吸收，由透射光衰减或散射光强反演浓度，响应快、成本低，但易受气泡、藻类、水体色度和探头表面污染干扰。

声学法：基于高频声波在含沙水体中的衰减特性反演浓度，可测剖面，对泥沙粒径分布较为敏感，需要配套粒径校正。

称重/容积法：通过定体积浑水称重计算含沙量，通常作为现场比测的参考基准方法。

γ射线法：利用γ射线穿过含沙水流的衰减量进行测量，量程宽、可连续运行，但需严格执行放射源管理与专用率定程序。

组合式系统：光学加声学或多传感器融合，配合定期人工采样比对，可显著提升长期运行稳定性。

3 校准依据

校准工作应结合以下文件执行：

仪器出厂说明书、技术指标与操作手册；

计量器具校准通用准则；

水土保持监测、水文泥沙监测相关行业技术规范；

地方计量技术规范（如径流泥沙自动监测仪类校准规范）；

电子天平、标准量筒、参比采样设备等配套标准器具的有效检定或校准证书。

说明：泥沙在线监测目前多按测量原理分型执行相应规范，尚无单一强制国标覆盖全部原理类型，实操中采用“仪器类型规范加标准器溯源加现场比测”的组合方式落地。

4 校准条件

4.1 环境条件

校准过程应完整记录环境温度、水体温度与水温。光学类和声学类仪器建议在接近实际工况的温度条件下充分稳定后再开展。同时记录环境湿度、供电电压，避免电源波动引入读数漂移。现场校准时还需同步记录断面流速、流态、安装朝向、水体色度、藻情及漂浮物情况。

4.2 标准器与标准样品

电子天平，具备有效检定证书；

标准量筒或定容容器，标识清晰且在有效周期内；

蒸馏水及洁净清水，用于零点校准；

标准含沙水样：采用与实际水体代表性接近的沙样，按质量体积法配制，沙样密度和粒径级配应尽量匹配现场悬移质特征；

参比设备：横式采样器配合实验室烘干称重流程，或同原理已校准的参比探头。

注意：不建议直接使用单一二氧化硅粉末替代天然沙样配制标准样，粒径分布差异会明显影响光学类仪器的校准曲线。

5 校准项目

外观与安装核查：探头无机械损伤，光学窗口洁净，支架无松动，探头朝向与水流方向符合安装要求。

零点示值核查：清水条件下读取仪器输出，确认可归零或达到说明书规定的基准值。

多点示值误差测试：在量程的低段、中段、高段分别设置不少于三至五个浓度校准点逐点测试。

重复性测试：同一浓度点连续重复测量三次及以上，考察读数的离散程度。

校准曲线建立：整理各点仪器输出与标准浓度之间的对应关系，形成拟合方程并记录相关系数。

称重式单元专项核查：对容积容器示值、沙样密度输入值、最终含沙量计算结果逐项核对。

数据采集与通信核查：检查采样频率设置、本地存储完整性、时钟同步状态和远程传输是否丢数。

6 校准方法与操作步骤

6.1 实验室或现场旁通校准

预处理：使用无绒软布清洁探头光学窗口，设备上电并按说明书要求完成预热，同步记录环境参数。

零点校准：将探头完全浸没于蒸馏水或洁净清水中，执行零点标定流程。

标准样配制：按目标浓度梯度（例如低中高若干档，具体依仪器量程确定）准确称取沙样并定容，充分搅拌防止沉降分层。

逐点测试：每个浓度点待读数稳定后记录仪器示值，同一点重复测量取平均值填入原始记录表。

曲线拟合：以标准浓度为基准横坐标、仪器稳定读数为纵坐标完成线性或分段拟合，记录方程形式与相关系数。光学法设备通常要求相关系数达到较高水平，具体以厂家指标为准。

回测验证：选取未参与拟合的中间浓度点单独复测，确认残差落在允许范围内方可通过。

6.2 现场比测校准（建议作为必做项）

实验室条件下建立的曲线不能直接等同于现场有效曲线，必须补充现场比测：

在传感器所在断面同步采集与探头受水区域一致的水样；

水样送实验室按烘干称重法获得标准含沙量真值；

同批次积累不少于二十组平行比对数据，建立仪器示值对实测值的修正模型；

当现场粒径、色度、气泡条件与实验室差异显著时，优先采用现场原水重新配制标准样复校。

6.3 称重式设备专项要点

标定沙样密度输入值，核查定容器容积示值误差与重复一致性，再对各档含沙量点开展比对，原始记录中分别留存标准值、仪器示值、相对偏差和综合不确定度结论。

7 数据处理与合格判定

各校准点原始读数直接填入记录表，同点多次测量取算术平均值参与后续评价。综合评定时统筹考虑标准样配制误差、容积与称量误差、读数重复离散、曲线拟合残差以及环境温度波动等分量。

通用参考判定原则（正式文件请替换为设备出厂允差或合同约定值）：

各点相对偏差不超过设备标称允许误差，称重式设备要求严于光学类；

同点重复性满足厂家技术文件规定；

校准曲线相关系数达到说明书载明门槛；

中间浓度回测点残差不超差。

8 校准记录与报告

校准记录至少包含以下内容：

仪器名称、型号、出厂编号、安装位置、制造单位；

校准日期、地点、环境温度、水温、湿度与供电情况；

所用标准器具名称、编号、准确度等级、证书编号及有效期；

标准沙样来源、实测密度、粒径级配和配制浓度清单；

各校准点原始读数、平均值、偏差与重复性结果；

校准曲线方程、相关系数及适用量程上下限；

综合不确定度结论、校准有效期、校准人与核验人签字及单位签章。

出具校准证书时应注明：本次工作性质为量值校准而非法制检定，结论仅覆盖声明适用条件与量程区间。

9 校准周期与期间核查

首次安装投运、长期停机后重启、更换探头、光学窗口或主控板卡后，必须重新执行全套校准。

常规运行站点建议每三至六个月开展一次全套校准；汛期高含沙、强生物附着工况可缩短至一至三个月。

两次全套校准之间安排期间核查：每月执行一次清水零点核查加单点标样抽查，发现漂移立即启动重校。

称重式及重点水文控制站，全套校准周期一般不建议超过一年。

10 常见异常与处理

11 归档与质控管理

校准原始记录表、曲线截图、标准器具证书复印件统一归档，电子版本异地备份；

超期未完成校准的仪器张贴停用标识，其输出数据不得进入正式成果报告；

所有标样核查、线性检查和人工水样比对的异常数据保留原始痕迹，不擅自删除或覆盖；

每年汛期来临前完成一轮全套校准，作为年度监测数据质量审核的必备佐证材料。
