河道灌区智能水闸使用指南

一、总则与适用范围

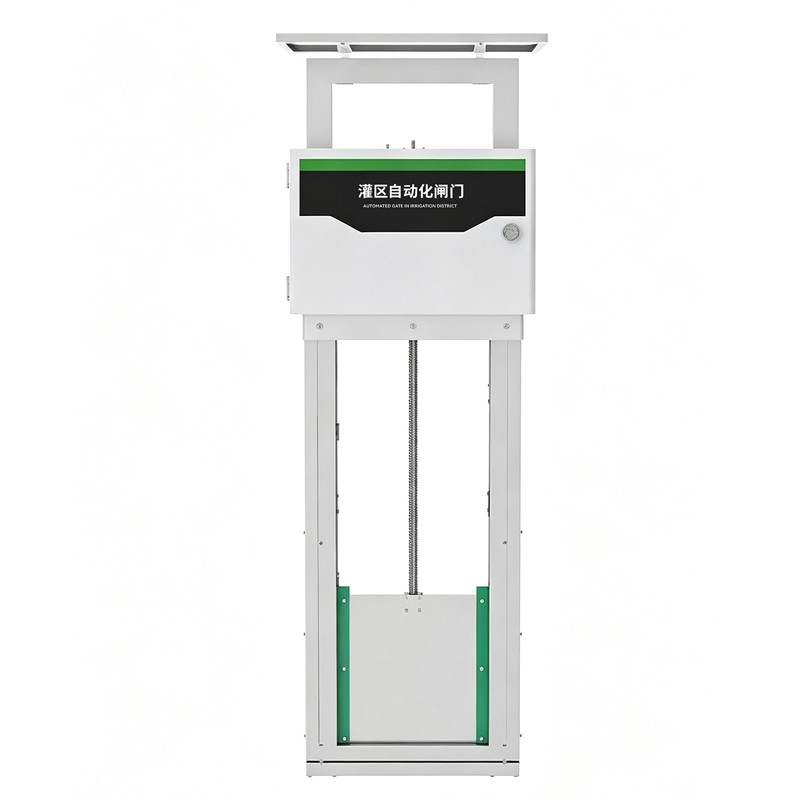

本指南适用于河道灌区干支渠新建、改建或已投入运行的智能控制闸门系统，涵盖远程控制、自动计量、故障预警及应急操作等核心功能。智能水闸集闸门门体、启闭系统、供电系统、测流系统与控制系统于一体，具备定开度、定流量、定时长等自动控制模式。管理人员须经专项培训并考核合格后方可操作，使用中应同时遵循设备厂家技术手册及现行水利行业标准。

二、操作前检查与准备

每次启闭作业前，操作人员应完成以下确认事项，任何一项异常均不得启动闸门：

（一）远程/自动模式检查。确认控制级优先权处于远控状态，通信网络指示正常，无故障报警信号。通过视频监控查看闸门上下游水面情况，确认渠道内无人员、牲畜或大型漂浮物构成安全威胁。检查工作电源、控制电源、闸门开度显示、荷载指示及PLC自检状态，复归已排除的报警信号。

（二）现场巡视。远程操作前须安排现场巡查人员就位，确认闸门门槽无卡阻物、启闭机转动部位无杂物、钢丝绳或螺杆无可见损伤，液压系统油位油压正常。放水前应沿渠道下游进行预警喊话或鸣哨示警。

（三）模式确认。根据调度指令选择控制方式：本地控制适用于调试、检修或网络中断应急；远程控制用于常规调度；自动控制按预设水位或流量阈值运行。切换模式时须确认上一模式指令已完全执行或终止。

三、启闭操作规范

（一）远程/自动操作要领。下达控制命令后，操作人员应将鼠标置于紧急停止按钮位置，全程监视事故报警窗口，关注电机电流、闸门开度变化及荷载数据。发现超载、卡阻、倾斜或异常声响时，立即急停并通知现场人员检查。闸门接近最大开度或临近闸底时，改用点动方式，严禁松开制动器使闸门自由下落。

（二）多孔闸门启闭顺序。多孔闸门一般由中间孔向两岸对称依次开启，待下游水位上涨、上下游水位差减小时再开启边孔；关闭时由两岸向中间对称进行。各孔开度应保持基本一致，避免集中水流冲刷消力池。双吊点闸门须严格保持同步，偏差超限时立即停机调平。

（三）流量控制要求。过闸流量应与上下游水位相适应，使水跃发生在消力池范围内。下游水位较低、水位差较大时，严格控制初始开度，逐步抬高下游水位后再继续增大开度，严禁猛开闸门造成闸下冲刷。避免闸门长时间停留在振动明显的开度区间，发生振动时应及时调整开度或关闭。

四、应急操作与故障处置

（一）断电应急。供电中断时，系统应自动切换至备用电源或触发断电保持机制。若备用电源失效，立即采用摇柄手动启闭方式操作，手动启闭速度不应低于正常速度的额定要求。操作前须确认电机已脱离驱动状态，防止反送电。

（二）通信中断。远程控制无响应时，操作人员应转至现场控制柜进行本地操作，同时排查通信链路。控制柜触摸屏或蓝牙APP可作为临时操控界面。故障排除前，不得随意更改控制参数或复位保护装置。

（三）闸门卡阻或异物缠绕。立即停机，切断动力电源，查明卡阻位置。浅水部位可用人工或工具清除；深水较大障碍物须由专业人员潜水检查清理，严禁强行启闭加剧设备损伤。处理完毕后先进行空载试运行，确认无异常再恢复通水。

五、日常维护与保养

（一）清洁与检查周期。每个灌季前进行全面检查维护。日常运行中每月至少进行一次简易清洁，清除闸体表面漂浮物、传感器探头浮尘及控制柜通风孔积尘。含沙量较高的渠道，水位与开度传感器应每两周清洗一次；一般水质每灌季清洗一次。清洁传感器时使用柔软棉布蘸清水轻拭，严禁刮擦探头表面。

（二）关键部件维护。定期检查闸门止水橡胶条，发现老化、破损或渗漏超标及时更换。驱动钢丝绳出现松股、锈蚀或断丝时应更换；螺杆、轴承等传动部件清洁后补注润滑脂。太阳能供电系统需保持板面清洁、朝向正确，清除遮挡物，并检查蓄电池状态。控制柜内部除尘须使用干燥无尘布，严禁喷水或使用湿布擦拭带电部件。

（三）精度校验。闸门使用满一年后，宜对流量计量精度进行比测校准。定期比对闸门开度显示值与实际开度、水位计读数与人工观测值，偏差超出允许范围时及时校准或更换传感器。

六、越冬与防冻管理

北方寒冷地区在冬季停灌后，必须排尽闸门附近及传感器内部的残留水分，确保设备处于无水状态，防止冰冻胀裂传感器或卡滞闸门。具备条件的灌区可启用防冻闸室，利用保温结构维持闸门区域温度。越冬前应对启闭机丝杆进行打油包扎，对裸露管路采取保温措施。翌年开灌前，先进行空载试运行和手动/电动切换测试，确认设备解冻正常后方可投入运行。

七、安全注意事项

操作与维护人员须穿戴必要的劳动防护用品，带电作业或湿手状态下严禁触碰电气端子。设备水下部分防护等级应不低于IP68，水上部分不低于IP54，野外安装须具备可靠的防雷接地。控制柜内不得放置杂物，柜门应保持关闭状态以防虫鼠侵入。任何维修作业前必须执行“断电—验电—挂牌—锁定”程序，确认能量隔离后方可进行。操作完成后及时退出系统登录界面，填写运行记录，内容包括操作时间、操作人、启闭顺序、开度变化、上下游水位及异常情况处理等。
