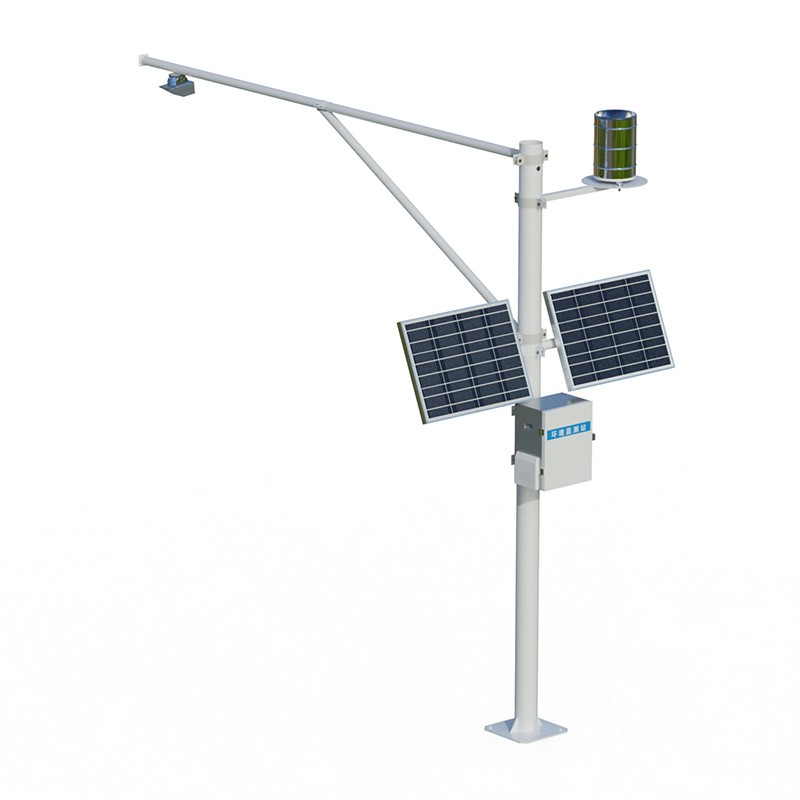

雷达表面流速测流系统使用指南

一、系统概述与工作原理

雷达表面流速测流系统是一种基于多普勒效应和调频连续波技术的非接触式水文监测设备，通过向水面发射微波信号并接收反射波来获取水流表面流速。其核心优势在于不与水体直接接触，有效避免了传统接触式设备面临的泥沙腐蚀、漂浮物撞击以及高流速下的安全隐患，特别适用于洪水期、高含沙量河道及城市排水等复杂场景的流速监测。

1.1 测速原理

系统向水面发射特定频率的微波信号，电磁波遇到水面波纹或漂浮物后产生散射并返回接收端。由于水体运动，反射波的频率相对于发射频率会发生偏移（多普勒频移），频移量与水面流速成正比。通过分析多普勒频差，即可计算出水体表面的径向流速。

1.2 关键概念：表面流速与断面平均流速

需要特别注意的是，雷达流速仪测量的是水面流速，而非断面平均流速。由于水流受河床摩擦影响，表面流速通常大于垂线平均流速。因此，在实际流量计算中，必须引入流速系数（又称K值或表面流速转换系数），将表面流速换算为断面平均流速。该系数与河道断面形状、糙率及流态有关，需通过现场比测率定确定。

二、安装规范与选址要求

2.1 安装选址

测量点的选择直接决定数据质量。应选择水流平稳、顺直、流态均匀的河段，避开漩涡、回流区、急弯及闸坝下游紊乱流态区域。建议测量断面上游直线段长度不小于5倍河宽，下游不小于2倍河宽，以确保流态充分发展。同时，安装位置应确保雷达波束路径内无树木、桥墩、建筑物等固定障碍物遮挡，并远离高压线、无线电发射塔等强电磁干扰源。

2.2 安装角度与高度

雷达探头的安装角度是影响测量精度的关键参数。传感器面与水面的夹角通常建议设置在35°至45°之间，该角度范围能够兼顾良好的速度估计精度与足够的回波信号强度。部分设备手册明确要求以45°为标准安装角度。

安装高度（探头到水面的垂直距离）需根据设备型号的探测范围确定，一般控制在1.5米至3米之间，且需考虑水位变幅，确保最高水位和最低水位时均在有效探测范围内。安装支架必须具备足够的刚性和稳定性，避免因振动或晃动导致波束指向偏移。

2.3 安装方向

雷达传感器可安装于迎流方向或顺流方向。当设备朝向水流来向安装时，靠近传感器的水流速度显示为负值；当设备朝向水流去向安装时，远离传感器的水流速度显示为正值。安装方向的选择应与数据管理平台的符号约定保持一致。

三、操作使用流程

3.1 开机与自检

接通电源后，观察设备指示灯状态，确认系统正常启动。部分手持式设备设有充电状态指示灯，快速闪烁绿色表示正在检查电池，中速闪烁表示正在充电，常亮绿色表示充电完成，常亮红色表示充电故障。安装式设备通常通过配套软件或遥测终端查看启动状态和信号强度。

3.2 参数配置

系统初次部署或断面条件变化时，需进行以下参数设置：

断面参数：录入渠道或河道的几何形状（矩形、梯形、不规则断面等）、底宽、边坡系数等数据，用于过水断面面积计算。

流速系数：根据现场比测结果设置表面流速至断面平均流速的转换系数。

采集参数：设置数据采集间隔（通常为5至10分钟）、传输方式及报警阈值。

通信参数：配置RS-485、SDI-12或Modbus接口的通信协议、地址及波特率，确保与遥测终端或数据采集器正常通信。

3.3 数据采集与监控

设备运行期间，可通过本地显示屏或远程监控平台实时查看流速、水位及流量数据。部分系统内置了功率谱密度分析功能，能够自动识别多普勒频移峰值，并通过低通滤波和平滑算法抑制水面湍流和风浪引起的短暂波动，输出稳定的流速估计值。

四、日常维护与保养

4.1 定期清洁

雷达探测面（天线罩）是核心感应部件，灰尘、泥沙、鸟粪、水垢或冰层的附着会显著衰减雷达波信号，导致测量精度下降甚至数据中断。清洁时应先断开设备供电，使用干燥软棉布或软毛刷轻轻拂拭表面浮尘。对于顽固污渍，可用软布蘸取少量中性清洁剂轻柔擦拭，严禁使用钢丝球、硬质抹布或强酸强碱溶剂，更不可用高压水枪直接冲洗探头。

清洁周期视环境而定：普通河道每月一次基础清洁；泥沙含量高或扬尘大的区域每半月清洁一次；汛期或多雨季节应在雨后及时清理。

4.2 检查与巡检

支架与线缆：检查安装支架是否牢固，固定螺丝有无松动或锈蚀；检查线缆连接是否可靠，防水接头是否完好。

供电系统：检查太阳能板表面是否积尘或被遮挡，蓄电池电压是否正常。

数据比对：定期通过监控平台查看流速数据曲线，发现异常跳变或长时间恒定不变时，应排查安装角度是否偏移、天线表面是否污染或是否存在新的干扰源。

4.3 精度校准

建议每年至少进行一次现场比测校准，尤其是在汛期结束后或经历大风暴雨等极端天气后。校准方法为：在稳定水流条件下，使用传统转子式流速仪或声学多普勒流速剖面仪等设备进行同步测量，对比雷达表面流速与断面平均流速，修正流速系数。若日常数据比对中发现瞬时流量与历史数据偏差持续超过3%，亦应及时排查并送检。
