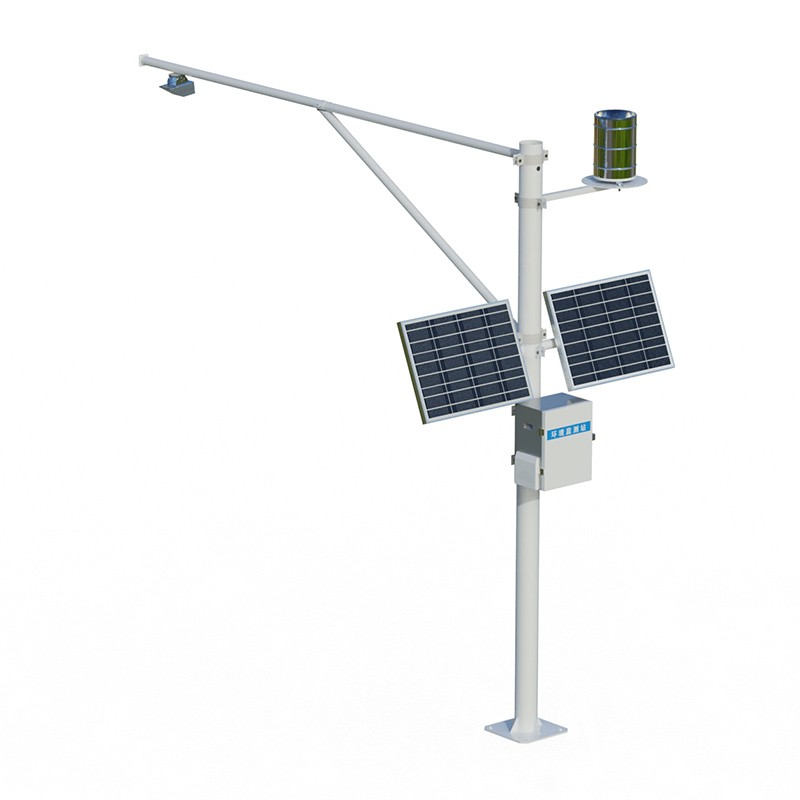

雷达表面流速测流系统校准

1概述

雷达表面流速测流系统基于多普勒效应，向水面发射微波并接收回波，由频移解算表面流速，再结合水位、断面几何和表面流速系数推算断面平均流速与流量。该类系统多用于河道、渠道、排水沟、库区出入流等场景，具有非接触、免清淤、便于自动化的优点。

但雷达测到的是"水面表层速度"，不是断面平均流速；设备老化、安装角度偏移、波束遮挡、风浪漂浮物、断面变化等都会引入误差。因此，校准的核心不是单纯"把雷达读数调好看"，而是：

核查设备本身信号与流速解算是否可靠；

建立雷达表面流速与真实平均流速、流量之间的修正关系；

使系统长期输出可溯源、可解释、可验收的流量数据。

2校准对象与术语

表面流速：雷达直接测得的水面流速。

断面平均流速：用于流量计算的平均流速。

表面流速系数（水面系数）：断面平均流速与表面流速的比值。天然河道中常在0.80至0.92之间，平均条件常近似0.86，但不应盲目套用默认值，需通过现场比测确定。

虚流量：用表面流速直接乘面积得到的流量，未修正垂向流速分布，仅作中间参考。

真值或参考值：由转子式流速仪、声学多普勒流速剖面仪、体积法、标准堰槽等可溯源方法获得。

综合流量误差：雷达系统流量与参考流量之间的相对偏差。

3校准前准备

3.1资料准备

设备型号、出厂编号、标称频率、量程、分辨率；

安装图：探头高度、俯仰角、水平角、波束覆盖区域；

断面图：底宽、边坡、河床高程、水尺零点、水位与面积关系；

上一次校准或比测报告、历史系数、异常数据记录。

3.2标准设备

优先使用：

转子式流速仪（需在检定合格有效期内）；

走航式或声学多普勒流速剖面仪；

标准断面测量设备（全站仪、水准仪、测深仪）；

高精度水位计或水尺。

标准设备的精度应优于被校系统，且在检定有效期内。

3.3断面与工况选择

选顺直段：上游顺直长度宜为10至20倍水力半径，下游5至10倍；

避开弯道、跌水、闸坝回水、强紊流、漂浮物密集区；

宜在风速小、无强降雨、水流较稳定时进行；

至少覆盖低、中、高三个水位或流量级别。

4校准内容

4.1设备状态检查

天线罩无泥污、无结冰、无遮挡；

安装角度与台账一致；

供电、通信、存储、时钟同步正常；

静态水面或停流条件下，流速读数应接近零或不超过最小分辨力。

4.2角度与安装参数核查

雷达波束与水面法线或水平方向存在夹角时，速度矢量需正确投影。应核查：

俯仰角是否准确；

水平指向是否对准主水流方向；

波束是否照到边壁、护岸、树枝、护栏等无关目标；

安装高度变化后是否重新录入参数。

4.3表面流速比对

在同一时段同步读取：

雷达表面流速；

标准方法得到的垂线平均流速和断面平均流速；

同步水位。

通过多条有效样本计算表面流速系数的平均值，或建立水位与系数之间的对应关系。

4.4流量级比测

用流速面积法求参考流量：

断面面积由实测水位和断面几何计算；

断面平均流速由标准流速仪或声学多普勒流速剖面仪获得；

雷达系统输出流量由系统面积、雷达表面流速和所用系数计算。

计算雷达流量与参考流量的相对误差。工程中常要求综合流量误差控制在百分之五以内，高精度或验收场景可按合同要求收严至百分之三或百分之二。

4.5水位与面积链校准

雷达测流不能只校流速，水位错误会导致面积错误。应单独校准：

雷达水位与水尺或标准水位计比对；

固定偏移时修正零点；

随水位增大而偏大或偏小时修正斜率，或重新建立水位与面积对照表；

断面地形变化后必须重新测量断面。

5常用校准方法

5.1实验室或出厂动态校准

用标准运动目标或试验台产生已知速度，验证雷达解算链路，覆盖多个速度点，每点多次测量取平均，检查频率稳定性、角度修正和零点漂移。适用于入库验收、维修后复检，但不能替代现场流量校准。

5.2现场比测率定

现场才是决定流量准确与否的关键环节。步骤如下：

测量断面，得到水位与面积关系；

用标准方法测流，获得断面平均流速和参考流量；

同步读取雷达数据，获得表面流速和系统输出流量；

反算表面流速系数，或进行流量回归分析；

分低、中、高水位分别验证；

将验证后的系数或方程写入系统参数并留档。

有条件时应进行不少于20次有效比测，分析系统误差、随机不确定度和关系线稳定性。

5.3体积法或池容法交叉校核

对有调蓄池、泵站、闸室、量水建筑物的站点，利用池容变化量与时间计算参考流量，与雷达积算流量对比。该方法适合校验长期累计总量，而不只是瞬时值。

6系数修正与验收

若雷达流量持续偏大或偏小，应首先排查安装、遮挡、角度、水位基准等问题，再考虑系数修正。更规范的做法是：

不随意修改单个点数的结果；

优先采用站点专用系数或分段系数；

用独立样本进行验证；

修正后重新进行多水位验证。

验收材料至少应包含：

比测时间、天气、水位；

标准设备检定信息；

垂线布点图；

同步数据表；

误差统计；

采用的系数或回归方程；

适用水位范围与禁用条件。

7周期与触发条件

建议周期：

一般站点：每6个月进行一次比测；

杂物多、冲淤大、风速高的站点：每3个月一次；

新建、移装、更换探头、固件升级后：立即校准。

触发校准的情况：

洪峰、台风、雷击、漂流物撞击之后；

安装支架变形或角度发生变化；

河床冲淤、断面上游有工程变化；

水位与流量关系突变；

连续多日数据与历史规律出现系统性偏离。

8主要误差来源

表面流速代替平均流速带来的系数不确定性；

安装角度偏差、波束遮挡、探头抖动；

风成波、泡沫、水草、冰凌、强降雨干扰；

水位基准错误导致面积计算错误；

断面冲淤使历史断面数据失效；

低水位时波束覆盖异常，高水位时近岸回流影响；

用出厂默认系数代替站点率定系数。
