水利渗流量监测设备使用指南

一、概述

渗流量监测是水利工程安全监测的核心项目之一。渗流量监测数据直接反映大坝防渗体与坝基的工作状态，是判断工程安全的关键指标。

本指南适用于水利工程中常用渗流量监测设备的选型、安装、调试、运行维护及数据管理，涵盖量水堰法、渗压计法及容积式流量计等主流技术路线。

二、设备选型要点

2.1 监测方法的选择

渗流量监测主要有三种方法：量水堰法、压差法和容积法。选择时需综合考虑流量范围、水质条件及精度要求。

量水堰法适用于集渗沟、排水沟中相对稳定的渗流汇集监测，采用直角三角堰或矩形堰，通过测量堰上水头计算流量。压差法适用于管道压力流监测。容积法适用于小流量、多杂质环境下的管口渗流监测，但量程比有限。

2.2 常用设备类型

量水堰计：配合三角堰或矩形堰使用，安装于坝后集渗渠末端的静止观测井中，通过测量堰上水头换算渗流量。监测精度应不大于±5%。

振弦式渗压计：主要用于测量测压管、钻孔及坝体中的孔隙水压力，间接推算渗流量。选型时应关注低水位变幅下的精度指标，优先选用低量程、高绝对精度的型号。对于野外长期监测，建议选用不带通气孔的渗压计，另配气压监测仪进行气压修正，避免通气孔进水导致仪器损坏。

容积式流量计：适用于管口渗流的小流量监测，能够克服量水堰在极小流量下拟合公式失准的问题，在多杂质环境下长期可靠运行。

三、安装与埋设

3.1 量水堰法安装

量水堰应设在集水沟直线段的堰槽段。堰板采用不锈钢制作，板面平整光滑、无扭曲，堰板铅直且与侧墙垂直。堰槽段采用矩形断面，长度应大于堰上最大水头的7倍，且总长不小于2m，其中堰板上游段不小于1.5m，下游段不小于0.5m。

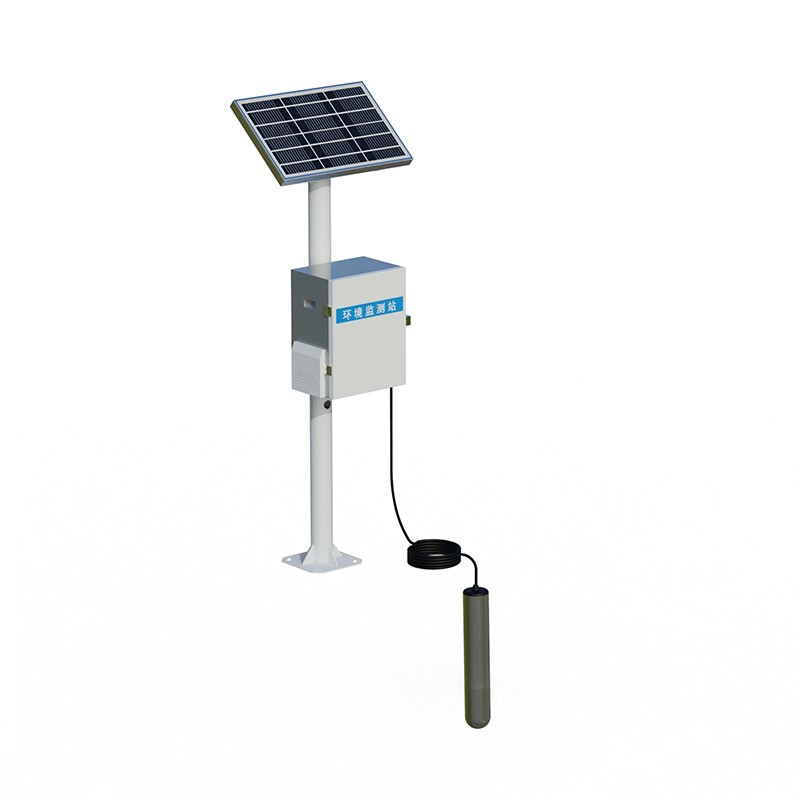

量水堰计的安装流程为：在集渗渠末端修建三角堰，距堰板0.5至1m处紧靠渠壁安装静止观测井，将量水堰计放入静止井中，连接无线数据采集仪并固定于井顶，套好电源线和数据线保护管。安装完成后应填写考证表，记录测点位置、仪器参数及初始读数。

3.2 渗压计埋设

渗压计吊装高程应根据测压管水深与仪器量程确定，与测压管底距离不宜小于0.5m。吊装线缆长度超过15m时应采用钢丝绳悬吊。线缆在管口固定可靠，管口应留有通气孔。安装至设计高程后应进行人工比测。

零读数获取是渗压计安装的关键环节。推荐方法：取出透水石、注满水后重新装上，将渗压计悬挂在钻孔内水面位置，待读数稳定后立即读取零读数和温度值。或将渗压计放入水桶中5至15分钟，温度稳定后取出立即读数，避免用手触摸外壳。渗压计一旦充水，不允许冷冻处理。

3.3 测压管要求

测压管宜采用PE管或镀锌钢管，内径50mm。透水段长度宜为1至2m，开孔率约15%，外部包扎无纺土工织物。透水段与坝体之间回填反滤料，导管段回填与坝体相同或接近的材料。安装完成后应进行注水或提水灵敏度试验，合格后加装保护装置。

四、调试与验收

设备安装完成后，应按以下步骤调试：检查各设备电源和数据线连接，通电确认采集终端工作状态，设置量水堰计参数，检查无线采集仪接收数据正常，配置物联网终端参数并测试数据上报，使用专用软件验证数据接收。

验收时应记录初始读数，该读数将作为后续数据整编的基准值。初始值应在通水前取得，且需确保仪器温度平衡。对于渗压计，现场零读数经温度修正后应与工厂读数基本一致，偏差不超过±50字。

五、运行维护

5.1 保养周期

日常巡检每周或每月进行，内容包括外观检查、电源状态、通信信号及初步读数核对。季度保养包括传感器校准、接线盒清洁、防雷接地检查。年度大修应进行全面校准、线缆绝缘测试及历史数据备份。

5.2 传感器维护

振弦式传感器需检查外壳锈蚀和密封状况，清理表面附着物，定期用频率仪读取初始值对比历史数据判断漂移。量水堰的堰槽应定期清除杂草、淤泥和石块，清洗槽壁藻类附着物，检查堰板边缘是否破损变形。

对于电磁流量计等易结垢设备，每月用软毛刷清理电极表面附着物。冬季严寒地区应在传感器外部包裹保温层，防止管路结冰堵塞。

5.3 数据采集与传输系统

定期清理采集仪机箱内部灰尘，检查接线端子是否氧化松动，检查天线馈线接口防水处理，验证数据传输协议配置。太阳能供电设备需清洁光伏板表面污渍，测试备用电池续航能力，保证断电后系统连续工作不少于72小时。

监测自动化系统应可靠接地，接地电阻不应大于4Ω，独立观测站不应大于10Ω。

六、数据记录与管理

渗流量监测频次在通水初期应为1次/3天至1次/周，正常通水期应为1次/周至2次/月。监测人员应能够识别不符合物理规律的数据异常，发现异常应及时复测确认。

原始数据记录应使用固定表格，错误处采用杠改法修改，不得损坏或遗失。资料整理应做到项目齐全、考证清楚、数据可靠、图表完整、说明完备。测压管管口高程在施工期和初蓄期应每半年校核1次，运行期每两年至少校核1次；运行期应每两年检测1次测压管深度和灵敏度。
