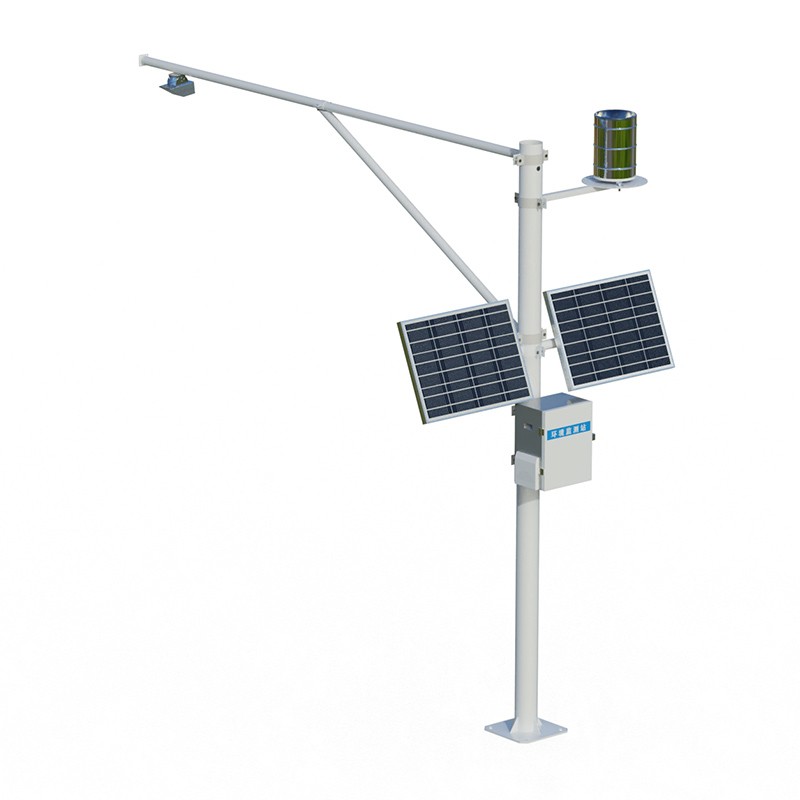

灌区流量监测系统校准
一、概述
灌区流量监测系统是实现农业用水精准计量、水资源优化配置和节水灌溉管理的核心基础设施。系统长期运行于野外复杂环境，受传感器老化、渠道淤积、水流条件变化及电磁干扰等因素影响，测量数据易出现漂移或偏差。定期开展校准工作，是保障监测数据准确性、可靠性和合法性的必要技术措施。
本文档提供一套适用于各类灌区流量监测系统（包括明渠流量计、管道流量计、雷达或超声波流速仪、水位计及配套数据采集终端）的通用校准指南，涵盖校准准备、实施流程、数据处理及记录归档等关键环节。
二、校准前准备
1. 资料收集与方案制定
收集监测系统技术档案：设备型号、量程、精度等级、安装位置、渠道或管道参数（断面尺寸、坡度、糙率）、上次校准报告等。
明确本次校准目标：是周期性常规校准，还是故障排查后的验证校准。
制定校准方案，确定校准点位、方法、标准器、判定标准及安全措施。
2. 标准器与工具准备
根据监测原理选择对应的标准计量器具，并在有效检定或校准周期内：
| 监测设备类型 | 推荐标准器 | 精度要求 |
|---|---|---|
| 明渠水位计 | 钢卷尺、水位测针、标准水位计 | 优于被测设备精度的3倍 |
| 管道电磁或超声波流量计 | 标准表法（同口径经检定流量计）或称重或容积法 | 标准表精度不低于0.5级 |
| 雷达或超声波流速仪 | 旋桨式流速仪、声学多普勒流速剖面仪（ADCP） | 标准器经计量检定合格 |
| 数据采集终端（RTU） | 多功能校准源、标准电阻箱、信号发生器 | 满足电信号输出校验需求 |
辅助工具：清洁工具（毛刷、软布）、登高设备、通讯测试终端、备用电源、安全防护用品。
3. 现场踏勘与安全确认
检查监测点周边环境：渠道是否淤积、有无杂物阻挡、水流是否平稳、是否存在旁路分流。
确认供电与通讯正常，必要时携带便携式发电机和信号放大器。
设置安全警示标志，涉水作业须穿戴救生装备，遵守灌区安全管理规定。
三、校准实施流程
1. 外观与安装检查
检查传感器外壳有无破损、腐蚀，电缆接头是否密封完好。
确认安装位置符合规范要求：水位计测井无淤积、流速仪探头正对水流方向、雷达波束范围内无遮挡。
核对设备编号、安装参数（如零点、满度、渠道系数）与档案记录一致。
2. 零点校准
水位计：在渠道无水（或静水）状态下，记录设备输出值，与实测水位比对，偏差超过允许误差时进行调整。
流速仪：在无水流条件下检查信号输出是否为零，必要时执行软件清零或硬件归零操作。
管道流量计：关闭上下游阀门，确认瞬时流量显示为零；若带压无法归零，记录压力影响并作修正说明。
3. 示值校准（分段校准法）
选取不少于3个校准点，覆盖量程的20%、50%、80%（或依据规程要求），从低到高逐点进行。
明渠系统（水位-流量转换校准）：
利用标准水位计测量实际水位，同步读取监测系统显示值，计算各点偏差。
当水位-流量关系依赖率定曲线时，需结合现场流速测量（如用旋桨流速仪测量断面多点流速），验证或修正原有曲线参数。
若渠道断面发生变化（淤积或衬砌损坏），应重新测量断面几何尺寸并更新系统参数。
管道流量计（标准表比对法）：
在稳定流条件下，同步记录标准表与被校表的流量示值。
计算每个校准点的相对误差：将示值减去标准值后除以标准值，再乘以100%。
若误差超出设备允许范围（通常为±1%至±2.5%），通过仪表菜单或通讯指令调整量程系数（K系数）或零点偏移量，调整后复测直至合格。
雷达或超声波流速仪（比对法）：
在代表性流态下，用标准流速仪测量断面平均流速，与监测设备输出值比对。
调整设备内置的流速修正系数或安装角度参数，使偏差控制在允许范围内。
4. 数据链路与终端校验
检查RTU模拟量或数字量输入通道：输入标准4至20毫安或0至5伏信号，验证采集值与实际信号的一致性。
测试数据存储、远传功能：确认测量数据能正确写入本地存储器并成功发送至中心平台，通讯协议（如MQTT、Modbus）参数配置无误。
验证系统时钟与中心服务器同步，时间误差一般不超过±2秒。
5. 重复性测试
在同一校准点重复测量3次，计算示值重复性：用3次测量中的最大值减去最小值，再除以3次测量的平均值，最后乘以100%。重复性应不大于精度等级对应误差限的三分之一。
四、校准结果处理
1. 数据整理与分析
汇总各校准点原始数据、修正参数及调整后复测结果，填写《灌区流量监测系统校准记录表》。
绘制误差曲线，分析误差来源（如传感器老化、安装偏移、渠道变化、干扰等）。
判定系统是否合格：若调整后各点误差仍在允许范围内，判定为"校准合格"；否则判定为"不合格"，需维修或更换设备。
2. 校准报告编制
校准报告应包含以下内容：
校准对象基本信息（名称、型号、编号、安装位置）
校准依据（规程或规范名称及编号）
标准器信息（名称、型号、编号、检定有效期）
校准环境条件（日期、天气、水温、水流状况）
校准数据及处理结果
校准结论（合格或不合格）
校准人、审核人签字及校准日期
3. 标识与记录归档
对校准合格的设备粘贴合格标识，注明校准日期和有效期限。
将校准记录、报告、原始数据及现场照片整理归档，电子档案同步备份至灌区管理平台。
五、校准周期与维护建议
| 设备类型 | 建议校准周期 | 备注 |
|---|---|---|
| 明渠水位计 | 6至12个月 | 淤积严重渠道缩短至3至6个月 |
| 管道流量计 | 12个月 | 贸易结算用途建议6个月 |
| 雷达或超声波流速仪 | 12个月 | 定期检查探头清洁度 |
| RTU或数据采集终端 | 12至24个月 | 随系统整体校准同步进行 |
日常维护建议：
每月现场巡查一次，清除传感器表面污垢、水生物附着。
汛期前后各进行一次专项检查，重点关注冲刷、淤积对渠道断面的影响。
建立设备健康档案，跟踪校准数据变化趋势，预判传感器寿命。
六、常见问题与处理
| 现象 | 可能原因 | 处理措施 |
|---|---|---|
| 水位数据持续偏高 | 测井淤积、气泡附着 | 清理测井，检查通气孔 |
| 流量示值波动剧烈 | 水流紊动、信号干扰 | 增设静水井，检查屏蔽接地 |
| 通讯中断或数据丢失 | 天线故障、SIM卡欠费、电源异常 | 逐项排查，更换故障部件 |
| 校准后短期内再次超差 | 传感器老化、安装松动 | 更换传感器，重新加固安装 |
七、附则
本指南适用于灌区各类流量监测系统的常规校准工作。具体设备的校准操作应同时参照产品说明书及相关国家/行业计量检定规程（如JJG 711《明渠堰槽流量计》、JJG 1030《超声流量计》等）。特殊场景（如高含沙水流、冰期运行）下的校准方法，应根据实际情况另行制定专项方案。
