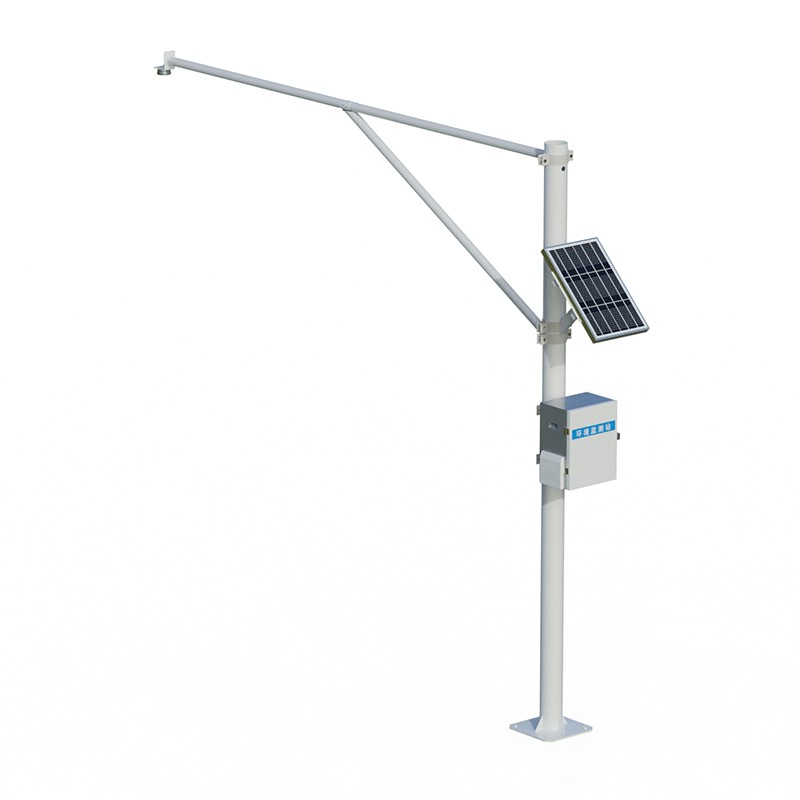

水位监测系统校准

一、引言

水位监测是水利、水文、防洪、供水、排水及环保等领域的核心基础工作。水位数据的准确性直接关系到水库调度、洪水预报、水资源管理、工程安全评估等关键决策的科学性与可靠性。水位监测系统（包括传感器、数据采集终端、传输设备及后台软件）在长期使用过程中，受环境因素、设备老化、安装条件变化等影响，难免产生测量偏差。因此，建立科学、规范的校准体系，定期对水位监测系统进行校准，是保障数据质量、延长设备寿命、确保系统长期稳定运行的重要技术保障。

二、校准前准备

2.1资料收集

收集监测系统的技术说明书、出厂检定证书、安装图纸、历史校准记录及近期运行日志。

了解测点环境特征：河道/水库断面形态、波浪情况、淤积变化、周边电磁干扰源等。

2.2标准器具准备

根据系统类型选择经计量检定合格的标准器，并在有效期内：

静水校验：标准液位计、高精度钢卷尺、游标卡尺、标准量块。

动水/现场校验：便携式高精度水位计（作为参考标准）、GPS高程测量仪、全站仪。

压力式系统：标准压力源（活塞式压力计或数字压力校准器）。

辅助工具：温度计、气压计（用于修正）、万用表、通讯测试设备。

2.3现场勘察与安全

检查传感器安装牢固度、线缆完好性、防雷接地状况。

评估现场作业安全风险（涉水、高空、用电），制定安全措施，配备救生及防护装备。

与系统管理单位协调，明确校准期间的数据处理方案（如暂停自动报讯或启用备用设备）。

三、校准方法与步骤

3.1实验室校准（适用于可拆装设备）

外观与功能检查：确认设备无损伤、标识清晰，通电后通讯与自检正常。

静态液位校准：

将传感器与标准器置于同一校准水槽。

从量程下限开始，按10%~20%间隔逐点升压（液位升高），记录各点标准值与系统示值。

到达上限后，同间隔逐点降压（液位降低），再次记录。

每个校准点稳定时间不少于30秒。

数据处理：计算各点示值误差、回差，绘制校准曲线，确定系统准确度等级。

3.2现场原位校准

3.2.1直接比对法（最常用）

选择水位平稳时段（避开洪水、泄流、强风浪）。

使用经检定合格的便携式水位计（或全站仪/水准仪）在同一测点多次测量实时水位，取平均值作为“真值”参考。

同步读取待校准系统的输出数据（现场显示或后台接收）。

重复测量不少于5次，计算系统示值的平均值、标准偏差及与参考值的偏差。

3.2.2标准量具法（适用于明渠、堰槽）

利用标准测杆、钢尺等直接测量传感器到水面的距离，与系统测得的距离（或换算水位）比对。

3.2.3压力式系统现场校准

若具备条件，可通过标准压力信号发生器向压力传感器施加已知压力，检查系统输出与压力-水位换算关系。

或使用高精度便携式压力校验仪进行现场比对。

3.3数据采集与传输校准

检查数据采集终端（RTU/PLC）的采样频率、滤波参数设置是否与传感器匹配。

验证数据无线/有线传输的完整性、延迟及协议解析正确性。

校准后台软件的水位基面设置、修正公式、报警阈值等参数。

四、校准结果处理

4.1误差分析与判定

示值误差：系统示值与参考标准值之差，应不超过系统标称精度（如±1cm、±0.5%FS等）。

重复性：同一条件下多次测量的一致性，用标准偏差衡量。

回差：升压与降压过程同一校准点示值之差。

若任何一项超差，即判定该系统“不合格”或“限用”。

4.2校准报告编制

报告应包含以下内容：

校准目的、依据（规程/规范）、环境条件。

被校系统信息（名称、型号、编号、安装位置、使用单位）。

标准器信息（名称、型号、编号、检定有效期）。

校准方法、原始数据记录、计算过程。

校准结果（各点误差、综合结论）。

校准人、审核人、日期、机构盖章。

4.3修正与调整

若误差在允许范围内但存在固定偏移，可通过软件参数修正（如设置水位基面偏移量）。

若误差超差且无法通过参数完全修正，需对传感器进行硬件调整、维修或更换。

调整后必须重新进行验证校准，直至满足精度要求。

五、维护与周期管理

5.1日常维护

定期清理传感器表面附着物（泥沙、水草、油污）。

检查供电、通讯线路及防雷设施。

雨季、汛前、汛后增加巡检频次。

建立设备维护档案，记录每次维护内容。

5.2校准周期

常规环境：压力式、雷达式等一般每年校准一次。

恶劣环境：多泥沙、强腐蚀、高波浪等区域，建议每半年或按实际状况缩短周期。

特殊情况：设备经过大修、更换核心部件、遭受雷击或洪水冲击后，应立即重新校准。

可结合历史数据趋势分析，动态调整校准周期（如数据稳定性持续良好可适当延长）。
