水下探测搜救机器人校准

一、目的与适用范围

水下探测搜救机器人常用于沉船探查、落水人员搜寻、内涝车辆定位、坝体/桥墩巡检等任务。水下环境存在水压变化、水温分层、盐度差异、悬浮物遮挡、水流扰动和无GPS信号等问题，机器人长期存放、运输、维修或换装载荷后，传感器和控制参数容易发生偏移。

校准的目的，是通过标准设备与规范流程，对机器人的感知、导航、控制、作业和通信系统进行检查、标定与参数修正，使“测得准、走得稳、看得清、控得住”，避免搜救过程中出现深度误报、姿态漂移、声呐误判、图像变形、机械臂抓空等风险。

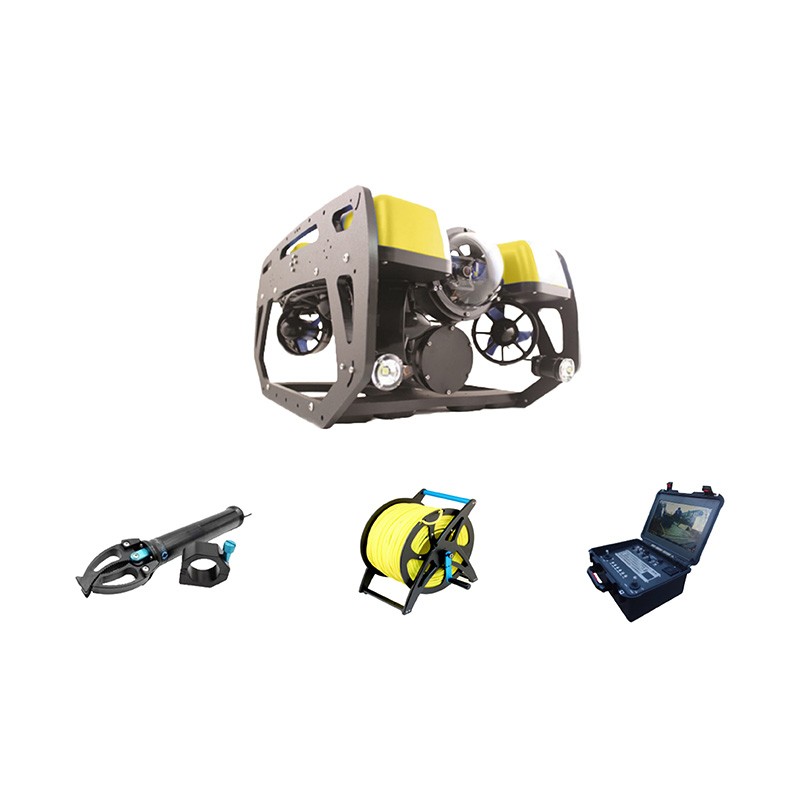

本内容适用于ROV（遥控水下机器人）、AUV（自主水下机器人）、便携式搜救ROV等通用场景，可作为作业前检查、定期维护、任务前预校准的通用模板。

二、主要校准对象

1.惯性导航与姿态系统

包括加速度计、陀螺仪、磁力计、航向姿态参考系统AHRS/INS。

校准零位偏差、尺度因子、安装角和非正交误差；

消除壳体磁干扰、电机磁场干扰；

修正温度引起的零偏漂移。

水下没有GPS，姿态一旦不准，位置积分会快速发散；因此IMU是搜救机器人校准的核心对象之一。

2.深度与压力系统

深度计/压力传感器用于判断下潜深度、定深航行和离底高度。

在压力罐或标准水深点进行零深、半量程、满量程校准；

结合温度传感器做温度补偿；

海水/淡水密度不同，需按任务水域修正深度解算。

一般原则：工作水深≤500m时，可取0m、50%设计水深、设计水深作为校准点；工作水深>500m时，可取0m、500m、设计水深作为校准点。

3.声学探测系统

包括前视声呐、侧扫声呐、多波束测深、多普勒计程仪DVL、水声定位系统。

校准声速参数：输入现场温度、盐度、深度/CTD剖面；

校准波束指向角、发射功率、接收灵敏度、测距偏差；

DVL需标定安装角、杆臂和速度比例，否则会造成横向漂移；

声学定位系统需标定信标时延、声线弯曲和水体声速剖面。

浑浊水体中“声呐找目标、光学确认目标”是搜救常用策略，声呐不准会直接导致漏搜或误报。

4.光学视觉系统

包括水下摄像机、云台相机、激光标尺、补光灯。

相机内参标定：焦距、主点、畸变系数；

外参标定：相机坐标系与载体坐标系相对位姿；

白平衡、曝光、色彩还原标定；

建立水体衰减、后向散射、绿光/红光补偿参数；

若用于目标尺寸判断，还需做尺度标定和距离标定。

搜救中经常要根据画面判断“是不是人、是不是车门、是不是沉木”，图像畸变和色偏会直接影响指挥员判断。

5.动力与运动控制系统

包括推进器、电调、舵机、定深/定向/定高控制回路。

校准推进器正反转方向与行程；

检查各推进器推力一致性；

标定电机转速反馈；

验证手动、自稳、定深、定点悬停、自动返航等模式；

在水流扰动下测试航向保持和深度保持误差。

搜救现场常有暗流，机器人“漂不住”就会撞障碍物、缠线缆、丢失目标。

6.机械作业系统

如机械手、打捞钩、切割器、采样篮。

标定关节角度传感器；

测试末端定位精度；

标定夹持力和负载保持能力；

验证抓取、释放、拖拽、系绳固定等动作重复性。

对落水车辆、被困人员、重要证物等目标，机械臂误差过大会造成二次伤害或打捞失败。

7.通信与数据链路

包括水面控制台、零浮力缆、水声通信、光通信、图传链路。

测试指令时延、图传卡顿、数据丢包；

校准水声通信时钟漂移；

检查缆绳长度、绞车计数与机器人位置的一致性；

验证失控保护、断链返航、深度超限保护等安全逻辑。

三、通用校准流程

1.校准前准备

检查舱体密封、O形圈、水密接头、电缆堵头；

清理镜头、声呐换能器、压力接口上的污泥和生物附着；

读取出厂标定参数和历史校准报告；

准备标准器具：姿态基准平台、压力标定罐、标准声速仪、CTD、标定板、标准目标球/靶板、无回声或低混响水池；

确认firmware/飞控参数版本，备份原参数。

2.实验室/车间静态校准

在恒温、无水流、低振动环境下进行：

加速度计六面校准；

磁力计多点旋转校准；

深度计压力点校准；

相机标定板校准；

声呐基准测距与波束角检查；

推进器空转方向和响应检查。

输出：零偏、比例系数、畸变参数、安装矩阵、补偿文件。

3.水池动态校准

在可控水深水池中开展：

直线航行：比对实际航迹与指令航迹；

定点悬停：记录横移、纵移、深度波动；

转向测试：检查航向超调与回稳时间；

定高航行：结合DVL/高度计/声呐检查离底控制；

目标探测：用标准目标测试声呐发现距离和虚警情况；

机械臂操作：完成“接近—对准—抓取—释放”闭环。

动态校准重点是看“控制算法+传感器融合”是否真的稳。

4.任务现场预校准

到达江河、水库、海港、内涝现场后，必须做环境补偿：

测现场水温、盐度、浊度、流速；

投CTD或声速仪，更新声速剖面；

机器人入水后在开放水域短距试航；

检查深度跳变、姿态抖动、声呐噪点、图像偏色；

与已知岸标、浮标、水下信标比对位置；

确认水面站、图传、声通信、应急断链逻辑正常。

现场预校准不是重复实验室工作，而是把“实验室标准环境”切换到“真实搜救环境”。

5.校准结果判定与归档

形成校准报告：设备编号、环境参数、校准项目、误差值、合格判据、处理措施；

超差项目应复测；无法修正时更换传感器或限制使用场景；

将补偿参数写入飞控/感知系统，并备份；

建立“每次任务前—每月定期—维修后—换载荷后”的校准台账。

四、常见误差与处理

五、校准周期建议

每次任务前：密封检查、零深校准、姿态自检、声速更新、通信测试；

每月/每20~30次下潜：IMU、深度计、相机、声呐静态复校；

维修/碰撞/换载荷后：必须重新做安装角和坐标系标定；

长期存放后：先车间校准，再水池测试，再现场试航；

重大任务前：实验室+水池+现场三级校准。

六、通用结论

水下探测搜救机器人的校准，不是单点“调仪器”，而是围绕感知—定位—控制—作业—通信建立一套可信数据链。其通用原则是：

先静态后动态，先实验室后现场，先传感器后控制，先单机后系统；

用标准器具找误差，用环境参数做补偿，用任务工况验能力，用归档数据保可追溯。

只有把校准做成常态化流程，机器人在浑浊、低温、暗流、零可见度的搜救现场，才能真正做到“找到目标、认出目标、接近目标、处置目标”。
