形变监测雷达使用指南

形变监测雷达是一种基于微波干涉测量原理的主动式遥感设备，通过发射电磁波并接收目标回波，利用相位差信息获取地表或结构体的微小位移。与全站仪、水准仪、GNSS等传统点式监测手段相比，形变监测雷达具备非接触、面状覆盖、全天时全天候的显著优势，能够在雨雪雾、烟尘等恶劣条件下持续工作，监测精度可达毫米级乃至亚毫米级。

一、主要雷达类型与适用场景

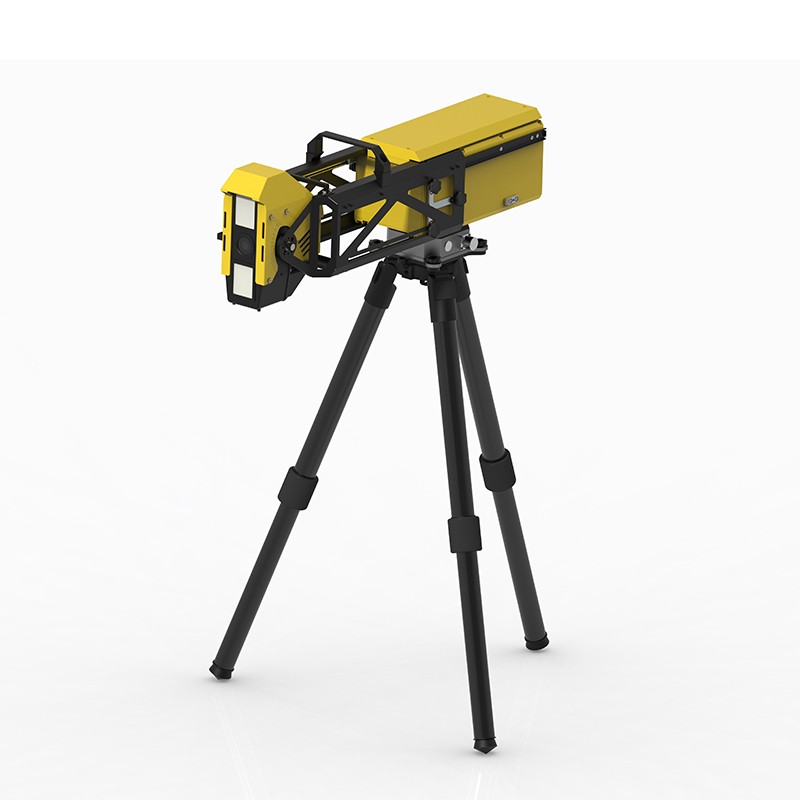

形变监测雷达根据搭载平台和部署方式可分为三类：地基SAR雷达固定安装于地面，分辨率可达1mm以内，适用于矿山边坡、大坝、桥梁等近距离高精度监测；机载SAR雷达覆盖范围≥10km，适合大面积滑坡区域和交通干线监测；便携式雷达重量轻、可快速部署，主要用于施工区域临时监测和地质灾害应急响应。使用前应根据监测目标的空间尺度、精度要求、部署周期及现场条件选择适宜的设备类型。

二、监测站点选址与安装

选址直接决定监测数据的有效性。核心原则是雷达与目标区域之间必须保持通视，避免高大建筑物、茂密森林、陡峭地形的遮挡。同时应远离高压输电线、大功率无线电发射塔等强电磁辐射源，防止信号干扰。对于地基雷达，安装基座需稳固可靠，可使用预埋钢架或重型三脚架，必要时配重防风；安装完成后应记录倾角仪读数，作为后续监测的基准参考。

需要特别注意的是，形变监测雷达适用于面状或准面状形变监测，对孤立的点状或线状形变目标监测效果有限。选址时还应评估雷达视线方向与潜在滑动方向的夹角，以顺滑动方向为最佳，应避免视线方向与形变方向垂直。

三、监测模式与参数设置

根据应用需求，形变监测雷达通常采用两种工作模式。常规监测针对潜在地质灾害隐患区域进行长期持续观测，监测时间宜大于0.5年，数据采样间隔通常大于30分钟，精度要求优于1mm/天。应急监测在地质灾害高发期或发现明显变形迹象时启用，采用高频次昼夜监测模式，数据采样间隔宜小于2分钟，精度要求优于1mm/h。

参数设置还包括扫描范围、扫描周期和预警阈值。预警阈值应依据工程安全等级设定形变速率临界值，用于触发分级预警。对于桥梁、大坝等结构体监测，还应结合结构响应特征设置合理的采样频率，以捕捉动态变形过程。

四、数据采集与处理流程

数据采集过程中，系统持续发射和接收微波信号，实时记录回波相位与振幅信息。原始数据通常以HDF5等格式存储，字段应包含时间戳、三维坐标、位移量和信噪比（一般要求SNR≥20dB）等信息。

数据处理的核心流程包括：影像配准，要求方位向和距离向误差控制在亚像元级；干涉图生成，通过共轭相乘提取相位差；相位解缠与滤波，消除噪声和大气延迟影响；形变量计算，将视线向相位转换为位移量并进行地理编码。值得注意的是，大气延迟是影响精度的主要误差源之一，应利用气象数据（温度、气压、湿度）进行校正。

五、监测结果评估与预警

形变数据的解读需结合监测对象的物理力学特性。形变速率图通常采用红-黄-绿色阶表示，直观展示不同区域的变形强度。时间序列分析可揭示变形趋势的单调性、加速阶段与收敛特征，为稳定性判断提供依据。

预警机制一般设置多级阈值：当形变速率或累积位移超过预设临界值时，系统自动触发相应等级的警报。对于地质灾害监测，还需将雷达监测结果与GNSS、裂缝计、倾斜仪等多源数据进行交叉验证，以提升预警的可靠性。

六、设备维护与安全管理

形变监测雷达属于精密测量设备，需定期维护以保证数据质量。建议每季度检查软件版本，及时更新至官方发布的稳定版本，更新前备份监测数据和系统配置。每半年对机械结构进行润滑与紧固，防止因振动导致精度下降。

设备出现异常时应记录故障代码，并尽快联系技术支持。故障记录应保留不少于3年。此外，雷电、风暴天气不宜进行常规监测，既为保护人员安全，也避免数据质量受到干扰。
