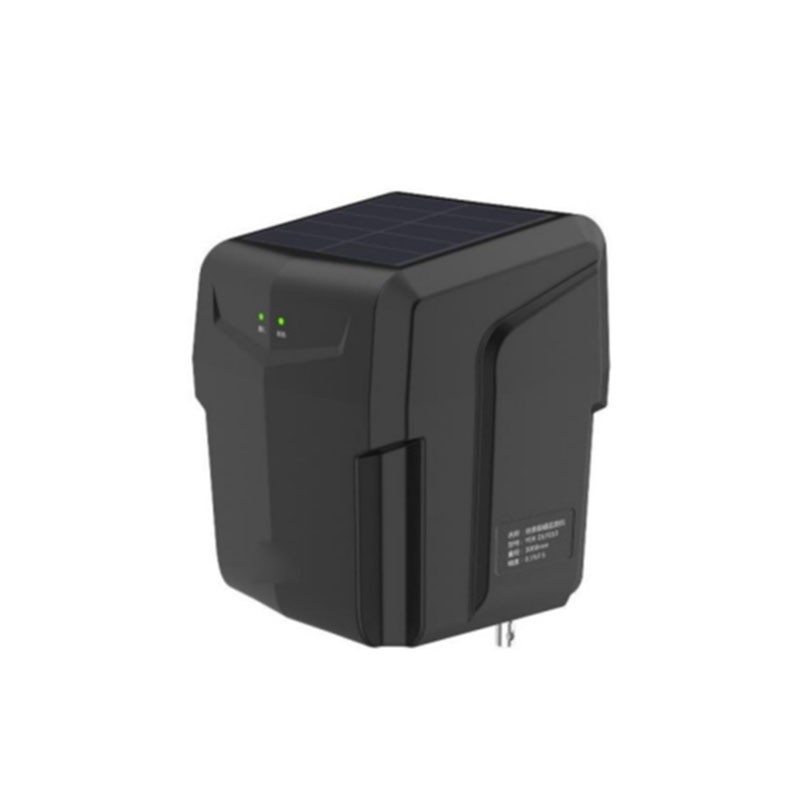

倾斜姿态监测仪使用指南

一、概述

倾斜姿态监测仪（又称倾角传感器、倾斜计或倾角仪）是一种用于测量物体相对于水平面或重力方向倾斜角度的仪器设备。它基于惯性测量原理，广泛应用于工业自动化、工程机械、结构健康监测、机器人导航、建筑施工、大坝桥梁安全监测及智慧城市等多个领域。

根据核心敏感元件的不同，倾斜姿态监测仪主要可分为MEMS加速度计式、陀螺仪式、电容式、电解液式及光学式等类型。按测量轴数可分为单轴和双轴两类。不同类型的设备在精度、响应速度、环境适应性等方面各有优劣，用户应根据具体应用场景选择合适的型号。

二、安装指南

正确的安装是保证测量精度的首要前提。

2.1 安装前准备

在安装前，应根据设计要求确定监测位置和测量方向。安装部位应选择能够真实反映结构变形的位置。安装前还应使用读数设备对倾斜仪进行检测，确认仪器工作正常后再进行现场安装。

需对安装面进行打磨处理，确保表面平整、牢固，以提高安装精度和长期稳定性。

2.2 安装基本原则——“两面”与“两线”

安装时需特别注意以下两点：

“两面” ：传感器的安装面必须与被测物体的安装面完全紧密贴合，不能有夹角产生。被测物体的安装面应尽可能平整。如果安装面不平整，容易造成测量夹角误差。

“两线” ：传感器的轴线（底边线）应与被测物体的轴线保持平行，两轴线不能有夹角产生。

2.3 安装方式

倾斜姿态监测仪主要分为水平安装和垂直安装两种方式：

水平安装：将传感器水平放置在被测平面上。水平安装时，传感器可感应绕X轴或Y轴的旋转。

垂直安装：将传感器安装在垂直于地面的稳定面上。

无论采用何种安装方式，都应保持传感器安装面与被测物体面平行，同时尽量减少动态和加速度的影响。

2.4 安装注意事项

选择平整无振动的安装面，确保贴合牢固，避免松动影响精度。可使用螺钉将传感器固定紧，防止晃动。

远离强电磁干扰源，避免磁场对传感器造成干扰。

安装时需特别注意仪器外壳标注的正负方向标识，确保其与实际监测方向一致。若方向不符，可松开底面螺钉进行90°或180°调整。

安装时避免用力按压敏感元件，防止损坏传感器。

安装完成后，注意传感器正面标注的X、Y方向指示标志。

安装在野外的设备应做好防雷保护和电缆防护工作。

三、连接与上电

3.1 接线检查

在连接传感器之前，应先对照传感器标签确定供电电压和输出方式，按照相应的接口方式进行接线。常见的通信接口包括RS232、RS485、TTL、CAN等。接线时需注意电源负极与外部设备的地线必须可靠连接。

以常见的RS485接口为例，通常按照红线接电源正极、黑线接电源负极、白线接A端、绿线接B端的方式进行连接。供电电压一般为DC9～25V。接线完成后应检查通信是否正常，确保采集系统能够稳定读取数据。

3.2 上电启动

接通电源后，传感器通常会自动进行上电自检。自检完成后，屏幕亮起并显示初始数据，随后进入正常监测模式。应确保环境温度控制在设备规定的工作范围内。

四、校准方法

用户拿到产品后必须进行校准，产品手册中的技术指标均为校准后得到的数值。校准是确保测量精度的关键步骤。

4.1 零位校准（水平基准校准）

将高精度基准平台调整至水平状态，使用标准水平仪验证平台水平度；把倾斜姿态监测仪牢固安装于基准平台，保证安装面完全接触。安装完成后可以通过设置相对零点来消除现场安装误差。

对于需要精确基准的场合，可使用水准仪等工具辅助调平，或采用具备自动调平功能的传感器底座，以消除安装基面本身倾角对监测结果的影响。

4.2 基准值设定

倾斜姿态监测仪的测量值为实时测量值相对于基准值的变化量，因此基准值选取的准确与否直接影响到测值的准确性。

正确做法是：在外荷载变动不大、气温稳定的条件下，连续读取3次相近数据并取其平均值作为基准值。对于安装在混凝土中的设备，应待水化热消退后再进行此项操作。为验证准确性，建议重复操作两次，确保误差在允许范围内。基准值选定后应做好记录。

五、操作使用

5.1 数据读取

设备正常运行后，可通过以下几种方式读取数据：

屏幕直接读取：带显示屏的设备可直接在屏幕上查看实时X/Y轴倾角数值。

读数仪读取：使用配套读数仪，将测量线快速插头插入读数仪插座，将各色夹子对应连接传感器输出电缆。

上位机读取：通过通信接口连接电脑上位机软件进行数据读取和参数设置。

云平台读取：部分设备支持云端数据上传，可通过云平台远程查看数据。

5.2 常用功能操作

角度置零：可将当前角度设置为参考角度，便于测量相对角度变化。

数据保持：数据稳定时可锁定当前读数，便于记录与核对。

角度报警设置：可自由设置报警角度阈值，当达到设定阈值时触发报警。

滤波功能：在振动环境中可开启滤波功能，有效降低测量噪声。

六、日常维护与故障排查

6.1 日常维护

清洁保养：定期擦拭传感器表面，保持清洁。

线缆检查：定期检查线缆有无破损、接头是否松动，避免接触不良。电缆折弯半径不宜过小。

定期校准：建议定期进行精度校准，确保测量数据准确。

存放防护：长时间不用时，拔掉电源，做好防潮防护。

避免损坏：避免设备跌落、撞击，防止部件损坏。

6.2 常见问题排查

问题现象	可能原因	排查方法
数据波动较大	传感器固定不牢固、环境存在强振动	检查固定是否牢固，确认环境振动情况
读数异常/黑屏	接线问题、电源故障	检查接线及电源，排查故障后重启
数据漂移	接地不良、电磁干扰	检查接地情况、电缆连接状态及周边干扰源
通信失败	接线错误、通信协议不匹配	核对接线定义，检查通信参数设置

七、安全注意事项

传感器接头请勿自行拆装，如有问题应联系厂家咨询。

设备不宜长时间工作于超出规定温度范围的环境中。

传感器应安装在阴凉干燥环境处，不得安装在受振动或冲击影响严重的位置。

出现数据异常时，应立即断电停机，排查故障后再重启，严禁带故障运行。
