水平固定式多普勒流速剖面仪使用指南

一、概述

1.1 什么是H-ADCP

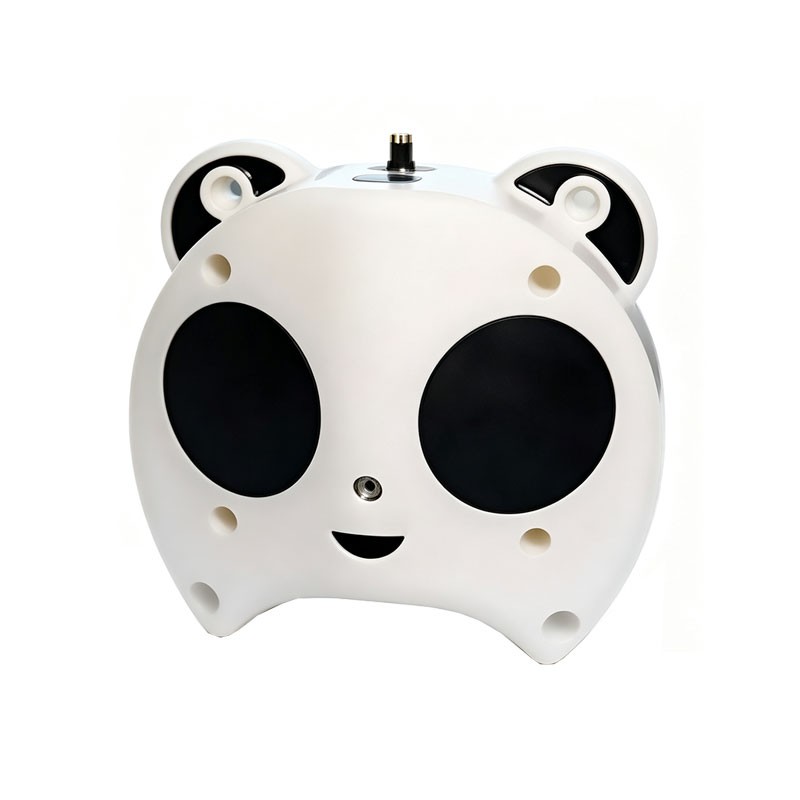

H-ADCP是英文Horizontal Acoustic Doppler Current Profiler的缩写，中文全称为水平声学多普勒流速剖面仪。它是一种基于声学多普勒原理，利用回波探测技术和声信号处理技术，测量声程上流速矢量分布的水文仪器。与传统的垂直式ADCP向下发射声波不同，H-ADCP采用水平方向发射声波，可测量河道断面一定声程范围内的水平流速剖面分布。

工作原理：H-ADCP一般配备有两个或四个换能器，每个换能器既是发射器又是接收器。换能器发射固定频率的声波，然后接收被水体中悬浮颗粒物散射回来的回波。当颗粒物（假定其运动速度与水体流速相同）向换能器方向运动时，回波频率比发射波频率高；反之则频率降低。通过分析这种频率变化（即多普勒频移），即可计算出水流速度。

1.2 主要应用场景

H-ADCP广泛应用于以下场景：

河道及水文站常年流量监测

灌区输水渠道水量计量

水库泄洪/出库流量监测

城市内河水环境监测

水文应急巡测

港口水域流场实时监测

河流、河口区流场数据采集，为数值模型提供标定或验证数据

1.3 典型技术参数

以600kHz频段H-ADCP为例，其主要技术参数如下：

参数	典型值
工作频率	300kHz / 600kHz / 1200kHz
最大测流距离	120m（600kHz）/ 350m（300kHz）
测流精度	±0.3%±3mm/s 或 ±[0.5%测量值±2mm/s]
流速分辨率	1mm/s
测速范围	±5.0m/s（默认），±20.0m/s（最大）
测流层数	1～256层
测流层厚	0.5～4m（600kHz）/ 1～8m（300kHz）
通信接口	RS-232或RS-422
供电	10V～26V，1.5A

一般而言，小流速小水深宜选用高频型号，大流速大水深宜选用低频型号。

二、安装指南

2.1 安装位置选择

安装位置的选取直接影响测量精度，应遵循以下原则：

断面流态稳定：选择河床冲淤变化小、无回流或旋涡的河段，尽量避免受潮汐影响。

水深条件：安装位置水深一般不得小于1～1.5m，仪器在水下安装位置距水面垂直距离应大于1m。

流速条件：流速不宜小于0.1m/s，否则测量误差较大。

测距覆盖：有效测距宜覆盖河流主槽，波束不能触及河床、不能出水面。

通道通畅：保证波束在其发射通道上通畅，无遮挡物。

避让障碍：探头易受洪水冲击和漂浮物缠绕，安装应注意避开水草生长处及漂浮物密集处。

河宽考虑：应根据河宽调整安装深度，河宽越大安装得越深。若水面宽超过200m，单台设备难以施测全断面，建议两岸分别安装一台。

安装高程：基本原则是使H-ADCP位于水深的一半处，同时应预留足够的淤积空间。

2.2 安装方式

常见的安装方式包括支臂式安装，即将H-ADCP换能器固定或垂吊在支臂前端，岸上用动力设备带动装有换能器的支臂上下运动，到达测量位置后通过控制电路使设备停止。安装支架是将换能器牢固固定在河床或边壁上的辅助设施，应具有抗冲击、耐腐蚀的特性。

2.3 电缆布设

电缆需固定在边壁及地面，并采取保护措施以防损坏。注意事项包括：

合理规划电缆路由，避免弯折和受力

检查线缆接口密封状态，防止水体侵入接线部位

注意电源正负极连接，正负接反会造成仪器严重损坏

2.4 安装检查

安装完成后应进行系统测试，包括：

测试传感器工作状态

检查通信是否正常

验证数据采集是否有效

三、操作指南

3.1 连接与启动

连接步骤：

将电缆插头与H-ADCP连接

将仪器转换器与计算机串口连接

将电源正极与红夹子连接，负极与黑夹子连接（注意极性！）

打开通用串口终端软件（如超级终端、Putty等），设定波特率与ADCP一致

发送唤醒指令激活ADCP

3.2 测前准备

根据规范要求，测前准备应包括以下内容：

仪器自检：检查设备各部件是否完好，换能器表面是否清洁

外接设备检查：确认水位计、姿态传感器、电源、通讯设备等外接设备工作正常

参数设置：根据现场情况设置仪器参数

系统连接：连接各部件，确认通讯正常

设备检查的具体内容包括：检查设备主体、换能器及各部件是否完好无损；确认换能器表面清洁，无划伤、无附着物；检查电缆、插头、连接线是否完好；确认电池电量充足或电源连接正常。

3.3 参数设置

参数设置是保证测量精度的关键环节，主要包括以下内容：

工作频率选择：根据水深和流速条件选择合适的频率

剖面单元设置：设置测流层数（cell数量）和层厚（cellsize）

采样间隔设定：根据监测需求设定数据采集时间间隔

水位测量参数：配置水位传感器的量程和精度参数

通讯参数：设置数据传输的串口、波特率等

常用的操作软件类型包括：

串口终端软件：用于直接指令操作，设定波特率、时钟，以及系统检测和问题诊断

流量监测软件（如Q-monitor-H/流量通）：实时显示流速、水位并计算流量

参数配置软件：用于设定剖面单元数、单元厚度、坐标系等基本参数

数据后处理软件：用于数据回放、格式转换和文件恢复

常用操作指令示例：输入查询指令（如WP?）可查看当前参数设定值；同步时钟指令可使ADCP时钟与电脑时钟同步。

3.4 数据采集

参数设置完成后即可开始数据采集。H-ADCP通过换能器向水中发射声波脉冲信号，接收回波信号后实时计算各层流速。测量过程中应注意观察数据质量，确保流速、水位等数据正常。

四、数据处理与流量计算

4.1 基本原理

H-ADCP测得的是某一水平层仪器有效测程范围内的流速分布数据（即指标流速或代表流速）。由于H-ADCP仅能测量断面部分区域的流速，需要通过率定建立指标流速与断面平均流速之间的关系，进而推求全断面流量。

4.2 比测率定

H-ADCP投入使用前必须进行比测率定。具体方法是：

利用H-ADCP测量指标流速的同时，用其他方法（如走航式ADCP、缆道流速仪等）施测断面真实流量

根据水位和预先测得的大断面数据计算断面过水面积

流量除以断面过水面积得出断面平均流速

建立指标流速与断面平均流速的相关关系

率定工作应按照相关技术标准执行。率定完成后需进行关系线定线与检验，并定期进行复核。

4.3 流量计算

获得率定关系后，H-ADCP实时测量的指标流速可通过关系式换算为断面平均流速，再乘以断面过水面积，即可实时推算断面流量。

五、日常维护与保养

5.1 日常维护要点

换能器清洁：换能器声窗一旦被污垢覆盖，声波信号收发受阻，会出现信噪比下降、测量偏差增大、数据跳变、流量失准等故障。应定期清洁换能器表面，确保无附着物。

电缆检查：定期检查电缆、插头、连接线是否完好，接口密封状态是否正常。

电源检查：确认电源连接正常，电压稳定。

螺栓检查：定期检查所有螺栓、垫圈是否有腐蚀迹象。

5.2 常见故障排查

故障现象	可能原因	处理方法
无法开机	电池耗尽、电源开关故障、保险丝熔断	更换电池、检查开关、更换保险丝
数据异常/噪声大	探头污染、气泡干扰、水流湍流	清洁探头、检查安装环境
通信失败	串口设置错误、电缆损坏	检查波特率设置、检查电缆连接
信号丢失	换能器故障、水位过低	检查设备状态、核实水位条件

5.3 定期维护

每年至少进行一次全面的系统检查和校准

定期检查水位计、姿态传感器等外接设备的工作状态

汛期前后应加强设备巡检频次

六、注意事项

电源极性：电源正负极不可接反，否则会造成仪器的严重损坏。

适用条件：H-ADCP适用于河槽稳定、冲淤变化小、无水草影响、漂浮物较少的大江大河站或渠道站。不适用于中低水、漂浮物过多、流速过大的测站。

含沙量影响：仪器选择应考虑含沙量影响。高含沙或高洪大波浪时无法正常使用。

年度率定：H-ADCP测得的流量为推算流量，每年必须进行率定比测。

数据异常处理：当发现数据异常时，应及时检查设备状态、排查故障，必要时联系厂家技术支持。

参照规范：H-ADCP的使用应遵循相关技术标准。
