浸入式光电测沙仪使用指南

一、概述

浸入式光电测沙仪是一种用于快速测定水体含沙量的水文监测仪器，广泛应用于河流、渠道、航道、水库、湖泊等各类自然水体的悬移质含沙量测验工作。与传统“人工取样+实验室烘干”模式相比，浸入式光电测沙仪可实现含沙量的原位实时在线监测，将传统耗时长达24小时以上的测验流程缩短至分钟级。仪器可每6分钟自动采集并上传一组数据，实现对沙峰过程的精细捕捉，有效解决数据滞后、夜间及恶劣天气无法作业等问题。

近年来，光电测沙仪在水文监测领域得到日益广泛的应用，技术日趋成熟。

二、工作原理与结构组成

1. 工作原理

浸入式光电测沙仪主要基于光散射或光透射原理工作。当光束穿过含沙水体时，水体中的悬浮颗粒物会对光线产生散射和吸收，导致光强度发生不同程度的衰减。传感器通过检测散射光强度或透射光强度的变化，结合内置算法精准换算出水体含沙量。

目前主流的光电测沙仪多采用红外光学散射检测原理，使用近红外光线（如865纳米波长），抗干扰能力强，具有良好的稳定性和重复性。设备通过精准感知水体悬浮泥沙的光散射、光衰减变化，快速演算水体含沙量数值，能够精准捕捉细微泥沙浓度变化。

2. 结构组成

浸入式光电测沙仪通常由以下几部分组成：

传感器（测沙头） ：核心检测部件，由发射光纤束和接收光纤束以及光源（如激光二极管）与光电探测器等构成。传感器材质多选用316L不锈钢，抗腐蚀、耐污染。

数据采集仪：负责采集传感器信号并进行处理转换。

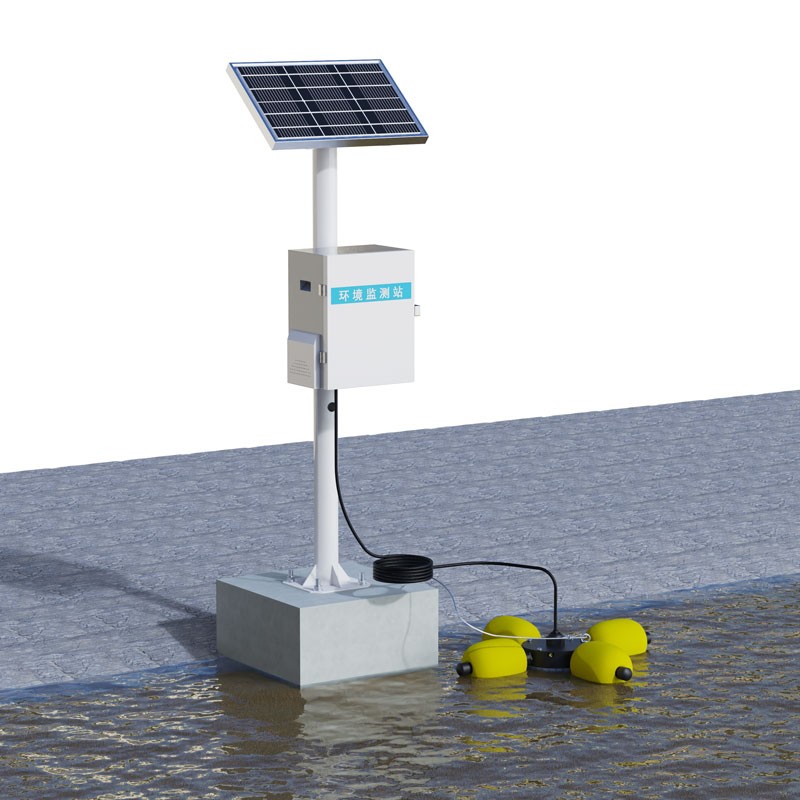

供电系统：可采用12-24V直流供电，部分型号配备太阳能供电系统（如30W太阳能板配合MPPT充电控制器），适用于野外无人值守场景。

数据传输模块：支持RS485（MODBUS-RTU）等信号方式，可通过物联传输模块将数据上传至云平台。

安装支架与浮体：用于仪器的现场固定与部署。

自清洁装置：部分型号底部配备自清洁刷头，可按设定周期自动旋转清扫光学窗口表面。

三、安装与部署

1. 安装位置选择

安装前应根据河段特性及测验环境选择合适的仪器安装位置。位置选择应考虑以下因素：

选择具有代表性的监测断面，能够反映水体含沙量的整体状况；

避开水流湍急、漩涡明显或杂物聚集的区域；

确保仪器安装牢固，能够抵御水流冲击；

清除仪器周围的水草和其他可能干扰测量的杂物。

2. 安装步骤

（1）根据现场条件选择合适的安装方式——可采用立杆支架固定、浮体投放或平台安装等方式。

（2）将传感器固定于安装支架或浮体上，确保传感器浸入水中适当深度。浸入式安装通常采用NPT3/4螺纹接口。

（3）连接传感器与数据采集仪之间的信号线和电源线，做好连接处的防水处理。

（4）连接数据传输模块，配置通信参数。

（5）接通电源，检查设备各部件是否正常工作。

安装过程中如遇固定孔位偏差等问题，应及时处理以保证仪器顺利投入运行。

四、操作流程

1. 开机与预热

（1）插上传感器后接通电源，开启电源开关，检查显示屏是否正常亮起。

（2）将传感器放入清水中，按测量分辨率的要求进行零点调节。调节面板上的光源调节电位器，使数码显示为100或200或500或1000。

（3）开机预热15分钟至半小时，待仪器达到稳定工作状态后再开始正式测量。

2. 校准

校准是确保测量精度的关键步骤：

零点校准：将传感器置于清水中，调节相关旋钮使读数归零或达到设定的基准值。

满度校准：将传感器放入已知含沙量的标准溶液或实际水样中，调节使读数与标准值一致。

部分仪器支持两点校准方式。校准应严格按照仪器操作手册执行，确保在测量范围内的准确性。

3. 测量操作

（1）将传感器浸入待测水体中，确保光学窗口完全浸没且不被遮挡。

（2）待读数稳定后记录测量数据。

（3）对于在线监测系统，仪器会自动按设定周期（如每6分钟）采集并上传数据。

（4）测量结束后，将传感器从水体中取出，用清水冲洗干净。

4. 数据记录与处理

测量数据可通过云平台实时查看。云平台通常具备以下功能：

展示所有设备的在线状况；

查看实时数据，显示所有参数的最新遥测数据；

查看历史数据，可按时间和参数筛选并导出数据；

设置阈值报警，超限后向指定手机发送短信报警；

支持电脑大屏和手机浏览器随时随地查看数据。

五、维护与保养

1. 日常维护（每日/每次使用后）

日常维护的核心目的是防止泥沙沉积在光学窗口上，确保光路畅通。

外观清洁：使用干净的软布擦拭仪器外壳，去除灰尘、水渍和油污。检查探头部分是否有明显的附着物或生物污垢（如藻类等），如有发现需立即清理。

光学窗口检查：观察透光窗是否清晰透明。若发现轻微污渍，使用无水乙醇蘸取无尘纸轻轻擦拭。严禁使用粗糙布料或硬物刮擦，以免划伤。

数据记录与校准核对：检查输出信号是否正常，对比标准样品或人工采样结果，确认偏差是否在允许范围内。

连接线缆检查：检查电源线和信号传输线是否有破损、老化或接头松动现象。

2. 定期维护（每周/每月）

深度清洗光学窗口：如果仪器支持拆卸，将探头取出进行彻底清洗。使用专用清洗液或中性洗涤剂浸泡光学窗口部件，再用去离子水冲洗干净。不同品牌的光学窗口材质对化学试剂的耐受性不同，请务必参考厂家说明书选择清洗剂。

干燥处理：清洗后的部件必须完全干燥后方可重新安装。

电气系统检查：检查接线端子是否氧化、腐蚀，必要时涂抹导电膏或更换端子。

软件与固件更新：检查仪器控制软件是否有新版本发布，及时更新。

3. 清洁注意事项

光电测沙仪依靠光学窗口发射和接收光源完成检测，光窗表面附着泥沙、水垢、水生物等会遮挡光路，直接造成监测数据偏差。

开展人工清洁作业前，首先切断仪器供电，检查线缆、密封接头有无破损渗水，禁止在带电状态拆卸擦拭探头。清洁核心部位是光学探测窗口，准备纯净水、无尘软布、软毛刷、中性无腐蚀清洗剂，禁止使用钢丝球、粗糙纸巾、强酸强碱、有机溶剂擦拭镜片。

松散泥沙可直接使用纯净水冲洗光窗，已干结的泥垢或生物黏膜，蘸取少量中性清洁剂轻轻擦拭，之后用纯水反复冲净残留清洗液，最后使用无尘软布吸干表面水分，不能来回大力摩擦光学镜片。

4. 年度大修（每半年/每年）

年度大修是对仪器进行全面“体检”，通常需要专业人员操作：

光源强度检测：若光源衰减超过规定阈值（如10%-15%），应及时更换光源模块。

探测器灵敏度校验：使用标准浊度液或标准沙样进行多点线性校验。

密封性测试：检查O型圈、密封圈是否有变形、裂纹或老化现象，建议每年更换一次易损密封件。

内部除尘与散热检查：清理风扇滤网、散热器上的积尘。

六、常见故障排查

问题现象	可能原因	解决方法
读数始终为零或极低	光源损坏；光学窗口严重污染；探测器故障	检查光源亮度；清洗窗口；联系厂家维修探测器
读数波动大	气泡附着在窗口；安装位置水流不稳定；接地不良	增加消泡装置或改变安装角度；检查接地；重新固定支架
读数偏高且无法归零	窗口污染；校准参数偏移；传感器老化	清洁光学窗口；重新校准；联系厂家

七、安全注意事项

电气安全：仪器供电前应确认电源电压符合设备要求（通常为12-24V DC），接线牢固可靠，做好防水绝缘处理。

操作安全：禁止在带电状态下拆卸或擦拭探头。水下安装的传感器应按照操作流程安全取出。

环境限制：仪器工作环境温度一般为0~50℃（不结冰），压力应小于0.2MPa。在冰期监测时，可加装在线温控系统保障仪器在极寒环境下的正常稳定运行。

运输与存放：设备长期停机存放前，必须彻底清洗探头泥沙附着物，擦干后放置在干燥通风环境保存，避免残留污水腐蚀传感元件。

八、总结

浸入式光电测沙仪作为水文泥沙监测的重要现代化设备，具有测量精度高、响应速度快、可连续在线监测等显著优势。正确的安装、规范的操作、定期的维护保养是保证仪器长期稳定运行和测量数据准确可靠的关键。日常运维过程中，建议建立清洁维护台账，完整记录每次清洁时间、水体污染情况、设备运行状态，做到预防为主、定期养护。

不同品牌和型号的浸入式光电测沙仪在具体操作细节上可能存在差异，使用前请务必仔细阅读设备随附的厂家说明书，并结合实际测验条件和仪器特点合理制定操作规程。
