多普勒明渠流量监测系统校准

1. 适用范围与系统构成

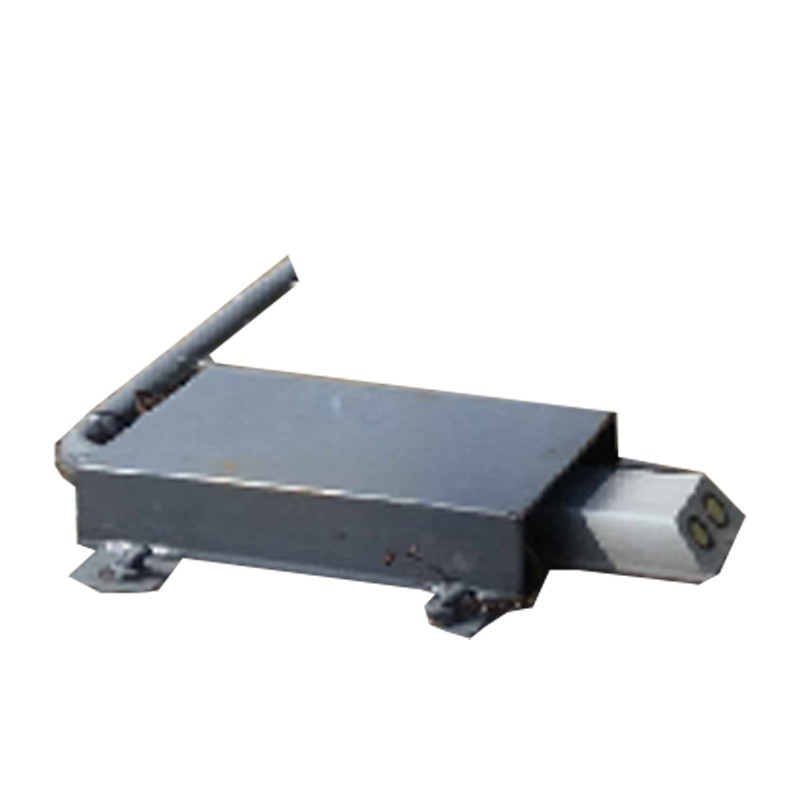

多普勒明渠流量监测系统用于渠道、河道、灌区、排水口等明渠断面的流量在线监测。系统通常由声学多普勒流速传感器（点式流速仪或流速剖面仪）、水位计（压力式、超声波式或雷达式）、数据采集与传输单元、供电单元以及流量计算软件组成。

系统按流速—面积法计算流量：由流速传感器测得流速，由水位计测得水位，再由水位与实测断面几何形状推求过水面积，流速与过水面积相乘并经流速修正系数修正后得到瞬时流量。因此，系统的计量性能取决于流速测量、水位测量、断面参数与流量算法四个环节，校准须覆盖上述各环节。

2. 校准依据

常见的校准与比测依据包括：

SL/T 426《水量计量设备基本技术条件》给出的各类流速仪最大允许误差要求；

GB 50179《河流流量测验规范》、GB/T 21303《灌溉渠道系统量水规范》关于测速垂线、测点与测验历时的规定；

JJG 711、JJG（水利）004《明渠堰槽流量计计量检定规程》关于堰槽类明渠流量计的检定要求；

ISO 748（流速面积法）与 ISO 3455（多普勒流速仪校准方法）等国际标准；

设备制造商技术手册与项目合同约定的技术指标。

上述文件以现行有效版本为准，当各依据之间指标不一致时，按较严者执行。

3. 校准项目

类别	校准项目
通用检查	外观与铭牌、安装位置与姿态、换能器表面状态、电缆与密封、供电与接地
水位单元	零点示值、各量程点示值误差、重复性
流速单元	静水零漂、各流速点示值误差、重复性、线性度
辅助参数	水温（用于声速修正）示值误差、时钟误差
系统综合	断面几何参数复核、流量示值误差、指标流速关系或修正系数率定
输出与通信	模拟量输出误差、数字量传输一致性、累计流量与瞬时流量一致性

4. 校准条件

实验室条件：环境温度宜控制在 15℃～30℃，相对湿度 40%～75%，无强电磁干扰与剧烈振动；配备标准水槽（直线明槽与检定车）或标准流速发生装置，标准装置的测量不确定度应优于被校设备最大允许误差绝对值的三分之一；水温与气温温差宜不超过 5℃，介质中气泡含量应控制在较低水平。

现场条件：监测断面应选在渠道顺直、水流平稳、无回流与漩涡、无明显淤积的渠段，上下游平直段长度一般不小于渠宽的 5 至 10 倍，并避开闸门、跌水、弯道与出水口；校准期间水流应保持恒定，流量波动宜不超过 ±5%；水体应含有足量散射体以保证多普勒信号有效反射。

5. 实验室校准方法

5.1 零点（静水）校准

将传感器置于静止水体（流速不大于 0.01 m/s），连续采集不少于 10 min 数据，记录零点输出值。零点漂移量应不超过仪器允许误差限的三分之一，否则须通过配套软件进行零点修正。

5.2 流速示值误差校准

在仪器标称流速范围内选择校准点，应包含最小流速与最大流速，并在其间均匀布点，一般不少于 5 至 6 个点；每个流速点重复测量不少于 3 次。检定时将流速调至设定值并待流场稳定后，同步记录标准装置与被校仪器的示值。

单次示值误差以被校仪器示值与标准装置示值之差除以标准装置示值，取百分数表示。重复性用同一校准点多次测量结果相对平均值的离散程度评定，以实验标准偏差表示。

5.3 水温与声速修正核查

在不同温度点（例如 5℃、15℃、25℃、35℃）下核查水温测量模块的示值误差，并验证声速修正模型的有效性，避免温度漂移引入流速系统偏差。

6. 现场校准（比测率定）

实验室校准只能反映仪器自身的电子与声学特性，不能反映天然水体的复杂散射环境与断面流速分布，因此系统投入运行前及运行期间必须进行现场比测率定。

6.1 标准方法

以经检定合格的转子式流速仪（流速仪法）作为标准，或采用走航式声学多普勒流速剖面仪进行同步比测。比测实测流量的有效次数一般不应少于 30 次，并应覆盖高、中、低不同水位级。

6.2 垂线与测点布设

测速垂线应均匀布设或按控制断面地形变化布设。最大过水断面宽度不超过 10 m 时，垂线数不应少于 6 条，复杂工况宜加密；断面宽度超过 10 m 时按 GB 50179 确定垂线数。单个测点流速测验历时不应少于 100 s，流速变率较大时可取 60 至 100 s。

6.3 关系率定与修正系数

将系统同步采集的指标流速与由标准方法得到的断面平均流速建立回归关系，作为断面平均流速的换算依据；也可直接计算标准流速与仪器示值的比值，作为流速修正系数写入系统参数。对采用水位—流量关系（如堰槽）的系统，应率定水位与流量的经验关系式，并给出相关系数与残差分析。率定后须对高、中、低水位进行校测，验证关系式的适用性。

6.4 误差评定

以被校系统流量示值与标准方法流量值之差除以标准流量值，取百分数表示单次比测相对误差；同时统计系统误差（平均相对误差）与随机不确定度，并与最大允许误差比较。参考 SL/T 426 的规定，声学多普勒点流速仪最大允许误差一般为 ±1%；声学多普勒流速剖面仪一般为测量值的 ±1% 附加 ±0.005 m/s（工作频率不低于 300 kHz）或 ±0.01 m/s（工作频率低于 300 kHz）。综合流量示值误差的合格限值按设备技术文件与相应检定规程确定。

7. 校准周期与期间核查

系统应定期校准。一般情况下每年校准不少于 1 次；用于法定计量、重点防汛断面或高精度测量用途时，宜缩短至每 6 个月 1 次；在经历洪水冲刷、强烈振动、长期干涸后重启，或维修、更换传感器、修改关键参数后，应立即进行校准或验证。

两次校准之间应开展期间核查，内容包括：静水零点检查、水位人工检尺比对（与人工水尺读数核对）、便携式标准流速仪现场比对、时钟与累计流量一致性检查。

8. 校准记录与报告

校准记录应至少包含：

被校设备信息：名称、型号、出厂编号、安装位置、测量范围与准确度等级；

标准器信息：名称、型号、编号、溯源证书号与有效期限；

环境条件：气温、水温、湿度、天气与现场工况描述；

原始测量数据：各校准点的标准值与被校值、重复测量次数；

数据处理结果：示值误差、重复性、修正系数或回归关系式、测量不确定度；

校准结论与下次校准日期；

校准人员、核验人员签字及校准机构资质信息（如由第三方执行，应具备 CMA 或 CNAS 资质）。

9. 影响校准结果的常见因素

安装姿态偏差：探头与水流方向的夹角偏离设计值会改变多普勒频移的几何投影，引入系统误差；

换能器表面污损：泥沙、藻类附着或声窗划伤会削弱回波信号强度；

盲区与气泡：近场盲区未被排除、探头位于气泡聚集区时，流速示值失真；

断面变化：渠道冲淤导致水位—面积关系失效，即使流速、水位测量准确，流量计算仍会出现偏差，须重新测量断面并更新几何参数；

低流速与清水条件：流速过低或水体散射体不足时，信噪比下降，测量不确定度显著增大；

参数与时钟漂移：流速系数、渠型参数被误修改，或采集器时钟漂移，会造成累计流量偏差。
