管网遥测终端机使用指南

一、产品概述

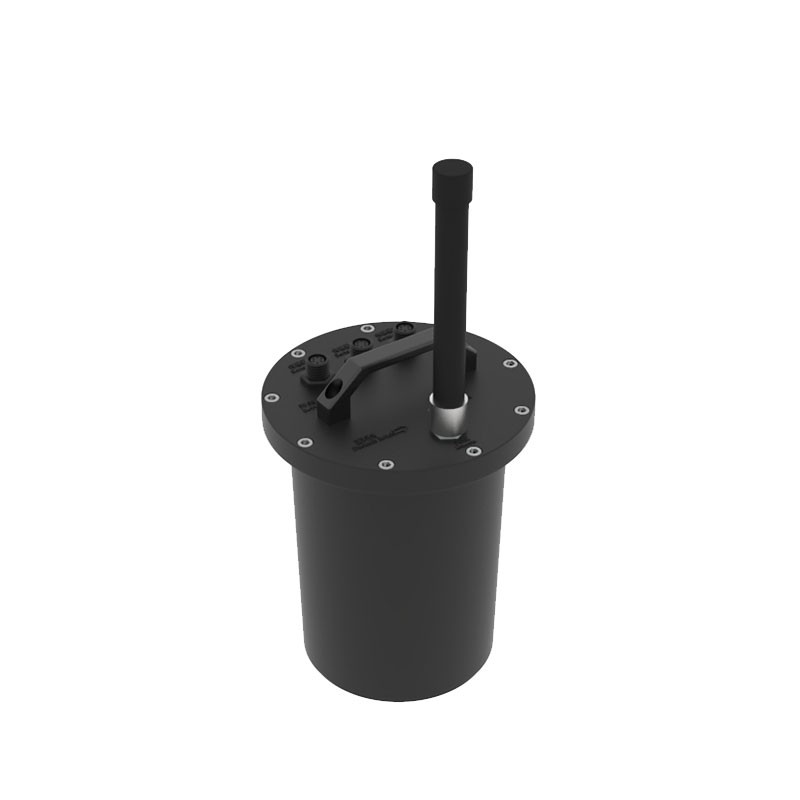

管网遥测终端机是一种集数据采集、存储、控制与远程传输于一体的工业级远程监测终端设备。它是生态环境监测、污染源监控专用数据采集设备，整合了数据采集、存储、传输核心功能，适配复杂户外工况，广泛应用于工业园区、厂矿企业、水利工程、水污染治理以及市政供水、污水及工业管网监测等场景。

设备搭载高性能32位工业级通信处理器，硬件层面保障运行稳定性。低功耗设计优势显著，7.2V电压下静态电流小于1.3mA，待机工作电流小于18mA，兼容DC4-20V宽电压，具备反接与短路保护。防护等级可达IP68，可长期适应窨井潮气、水下浸泡等工况。设备采用flash加TF卡组合存储，掉电不丢失数据，支持最高256GBTF卡扩展。

管网遥测终端机具备以下核心功能：

遥测：远程测量模拟量参数或数字量；

遥信：采集设备状态信号，实时反馈至控制中心；

遥控：接收控制中心指令，远程操作设备；

遥调：远程调整设备运行参数。

设备支持GPRS、4G、5G无线蜂窝网络、以太网、短信、RS232、RS485等多种通信方式，并可选用NB-IoT或北斗通信。采集端适配多种485接口传感器，可精准获取水位、雨量、流速、流量、压力、水质等数据。

二、开箱与检查

收到设备后，应按以下步骤进行开箱检查：

为安全运输，设备经过合理包装，开箱后请保管好包装材料，以便日后转运使用。

对照装箱单检查包装内容是否齐全，一般包括：设备主机一台、通信天线、电源适配器或电池、通信线缆、专用数据线、接线端子若干、磁吸开关、安装挂绳、传感器转接线、防水连接器、十字螺丝刀、保修卡、合格证及使用说明书。

检查设备外观和结构是否完好，无损坏或变形。

检查设备的规格和型号是否符合订货要求。

三、安装指南

安装前的准备

安装前应做好以下准备工作：

明确监测需求，确定需要监测的参数类型；

选择易于访问、安全稳定的安装位置，优先选择管道直管段安装，传感器上游保留5倍管径、下游保留3倍管径的直管距离，避开弯头、阀门、变径等水流扰动位置。供水管监测设备安装于管道上侧，防止泥沙淤积遮挡探头；污水管网设备避开腐蚀严重、易积水区域；

使用无线传输方式时，应选择无线信号较好的位置，远离强腐蚀、强电磁等恶劣环境；

准备螺丝刀、扳手、电缆、支架等必要的安装工具和材料；

确认管道工况，清理施工区域杂物，施工前对管道进行吹扫清理，去除铁锈、杂物。

安装步骤

1.固定设备

根据现场条件选择合适的安装方式，可采用立杆安装或壁挂安装。立杆外径通常为70至150毫米。使用专用支架将遥测终端机牢固固定，确保设备稳定可靠，无倾斜晃动。设备外壳通常设有接地口，安装时应注意可靠接地。安装时应远离强干扰源，确保天线安装位置信号良好。

2.管道开孔与设备装配

精准定位开孔位置，打磨去除毛刺、清理管内碎屑，保证接口平整。带压管道必须提前泄压排空，严禁带压开孔。传感器对位精准、贴合紧密，加装密封垫片紧固，防止渗漏。

3.连接传感器

根据需要将各类传感器连接到遥测终端机的对应接口上，确保连接牢固可靠，注意接口类型和线序的正确性。传感器接口接入RS485传感器。

4.连接电源

将遥测终端机的电源线连接到稳定的电源上，确保电源电压和电流符合设备要求，并避免电源波动或干扰。太阳能供电场景下，需正确连接太阳能板和蓄电池。内置电池供电的设备，装配或更换电池时需确认方向，不得拆除减震海绵与手提带。

5.安装天线

连接4G通信天线，确保天线接头拧紧无松动，天线应放置在信号良好的位置。户外使用确保天线安装牢固无遮挡。

6.插入SIM卡

如使用蜂窝网络通信，将SIM卡正确插入设备卡槽，注意插卡方向，设备同时支持13位物联网卡和11位手机卡。

7.防水密封处理

管道接口、设备缝隙、过线孔加装防水胶圈并涂抹密封胶，做多层防水防护。各接口需连接牢固，不锈钢安装挂绳应固定在稳定承重结构上，避免设备坠落。

安装注意事项

安装过程中应遵守相关安全规范和操作规程，确保人身和设备安全；

所有涉及设备插拔、参数修改的操作，需先关闭设备电源，避免带电操作造成设备短路或参数丢失；

安装作业应由专业人员操作，雷雨及大风天气禁止安装作业；

避免设备暴露在潮湿或水淋环境中，接线处需做好密封；

使用合适的工具和材料，避免损坏设备或影响性能。

四、配置与调试

配置方式

遥测终端机支持多种参数配置方式：

使用RS232串口线将RTU配置串口与PC的串口连接，在PC上运行配置工具软件进行参数配置；

利用蓝牙接入遥测终端机进行参数设置；

登录监测管理平台对在线设备进行远程参数配置；

通过短信方式远程配置参数。

串口配置基本步骤

按以下步骤进行串口配置：

用串口线将配置串口与电脑的串口连接；

在电脑上运行配置工具软件；

打开配置工具，选择正确的串口号、波特率以及校验位；

打开串口，选择参数配置页面；

点击“重新加载”；

给设备通电，等待设备进入配置模式。

注意：应先点击“重新加载”后再给设备通电，否则可能无法进入配置界面。

主要配置参数

配置内容包括以下主要参数：

通道参数：采集开启或关闭、数据采集时间、数据存储时间、采集数据精度、上电延迟等；

上报参数：上报开启或关闭、上报间隔；

传感器参数：硬件接口选择、通信参数、寄存器地址等；

报警参数：报警上限值、报警下限值、报警阈值、报警联动类型等；

通信参数：中心服务器IP与端口号、APN配置、心跳包信息等；

采集与上传频率：采集间隔与上传间隔均可灵活设置。

配置完成后，需点击“保存参数”，最后重启设备即可生效。

五、日常操作与使用

启动与运行

启动前检查各模块连接情况，确认传感器、数据传输线路连接牢固，无松动、破损或脱落，确认电源连接稳定。

接通电源，观察设备的运行指示灯和显示屏，确认设备启动成功且无异常报警信息。

设备面板LED指示灯可指示工作状态，绿色运行灯、黄色无线网络灯分别指示设备运行与网络连接状态。

工作模式

设备支持多种工作模式：

定时主动上报，采集上报间隔可设置，自动校时；

查询式，由中心站发起查询，设备响应上报；

兼容式，同时支持主动上报和查询响应。

数据查看与导出

配套上位机软件可灵活设置各类监测参数，支持实时数据读取与历史数据查询。本地USB接口方便调试与数据导出。

远程管理

支持远程参数配置和远程程序升级，可通过平台或短信方式进行管理。远程管理覆盖升级、配置、维护、重启等全流程。

六、维护与保养

日常巡检

每日应通过监控平台对终端机的运行参数进行核查，重点关注电池电压、通信信号强度、数据包数等指标。观察设备外壳是否完好，密封圈有无老化开裂，线缆接口是否松动或腐蚀。重点检查天线连接是否牢固。

定期维护

季度清洁：清理终端机表面的灰尘与污垢，检查机箱密封条是否老化。使用干燥超细纤维软布轻轻擦拭表面，严禁将清洁液体直接喷洒在设备表面；

供电检查：检查电池电压和供电状态，确保电源供应稳定；

通信检查：检查传输模块信号强度，确保通信正常；

数据备份：定期备份历史数据，防止数据丢失。

长期停用

长期不使用时，应断开电源。

七、常见故障及排除

无法进入配置界面

可能原因及排除方法：

检查操作流程是否正确，先点击“重新加载”，再给设备通电；

检查串口线是否完好、是否接对；

检查USB转串口线通信是否正常，可更换USB口测试；

检查电脑的串口号是否设置正确，是否有其他软件占用了此串口。

网络指示灯不亮

可能原因及排除方法：

检查SIM卡是否插好，重新插一次卡；

检查卡是否被锁定；

检查卡是否有欠费或停机；

检查天线是否正确连接，接头是否拧紧。

传感器无数据

可能原因及排除方法：

检查传感器的接线是否接好，RS485的A、B线是否对应正确；

查看传感器的协议说明，确认串口参数、波特率以及默认地址是否与设备中设定的一致；

确认采集通道里设定的寄存器地址与协议说明中的一致。

不能正常开机

可能原因及排除方法：

检查设备电源是否接通；

检查设备主板和供电电路有无异常；

检查设备的通讯接口是否有问题。

八、安全注意事项

所有接线操作应在确保断电的情况下进行；

设备的安装、维护、操作应由专业技术人员进行；

避免设备超额定温湿度环境运行；

定期检查接口密封与电池状态；

远程操作需保证网络稳定；

传感器连接前确认接口匹配；

设备参数与功能若有升级调整，将通过官方渠道告知，用户遇技术问题可查阅文档或联系技术支持。
