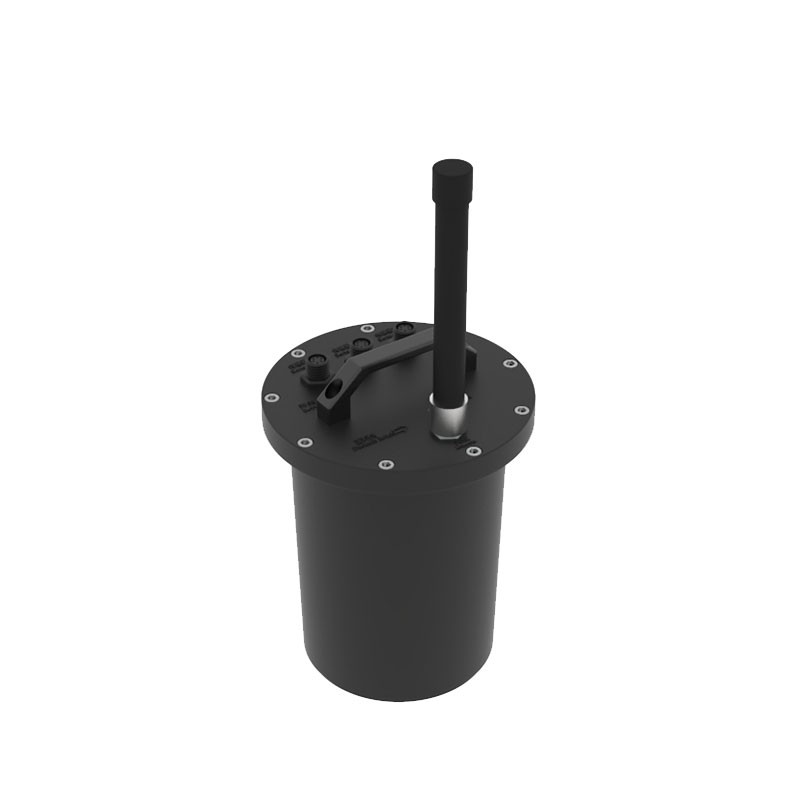

管网遥测终端机校准

一、概述

管网遥测终端机（Remote Terminal Unit，简称RTU）是管网监测系统中的核心数据采集与传输设备，负责采集管网运行过程中的压力、流量、液位、水质等参数，并将数据上传至监控中心。为保证采集数据的准确性与可靠性，需定期对遥测终端机进行校准。本文规定了管网遥测终端机校准的通用流程、技术要求和操作方法。

二、校准依据

校准工作应参照以下文件执行：

国家计量检定规程及相关行业标准；

设备制造商提供的技术说明书与出厂检验标准；

使用单位制定的设备维护管理制度。

三、校准前准备

3.1 工具与设备

校准前应准备以下标准器具及辅助工具：

序号	器具名称	用途
1	标准压力源	压力通道校准
2	标准信号发生器	模拟电流/电压信号输入
3	标准流量计（或标准量器）	流量通道校准
4	标准液位计（或量尺）	液位通道校准
5	万用表	电气参数测量
6	通讯测试设备	通讯功能验证

所有标准器具应在有效检定/校准周期内，且精度等级不低于被校准终端机的精度要求。

3.2 环境要求

校准环境应满足以下条件：

环境温度：5℃～40℃；

相对湿度：≤85%RH；

供电电压：符合设备额定工作电压要求；

无强电磁干扰源。

3.3 安全确认

校准前应对以下安全事项进行确认：

设备已断电或处于安全操作状态；

校准现场无易燃易爆危险；

操作人员已佩戴必要的防护用具；

标准器具与被校准设备之间的连接正确可靠。

四、校准项目与方法

4.1 外观与结构检查

检查设备外壳是否完好，无明显变形、裂纹或腐蚀；

检查接线端子是否紧固，标识是否清晰；

检查显示屏（如有）是否显示正常，无缺划、闪烁等异常；

检查设备铭牌信息是否完整，包括型号、编号、出厂日期等。

4.2 供电电源检查

使用万用表测量设备供电电压，确认在额定范围内；

测量设备功耗，确认不超过额定值；

对具备备用电源（电池）的设备，测量电池电压，确认满足最低工作电压要求。

4.3 模拟量输入通道校准

管网遥测终端机通常配置有4mA～20mA电流输入通道或0V～5V/0V～10V电压输入通道，用于接入压力、液位、流量等变送器信号。校准步骤如下：

4.3.1 零点校准

将标准信号发生器的输出端连接至终端机的模拟量输入通道；

输出零点信号（4mA或0V，视通道类型而定）；

读取终端机显示值或采集数据；

记录读数值，计算零点误差；

若误差超出允许范围，通过终端机校准界面或配置软件调整零点参数，直至误差满足要求。

4.3.2 量程校准

将标准信号发生器输出调整至满量程信号（20mA或满量程电压值）；

读取终端机显示值或采集数据；

记录读数值，计算量程误差；

若误差超出允许范围，调整量程参数，直至误差满足要求。

4.3.3 线性度检查

在零点与满量程之间选取不少于5个校准点（含零点和满量程），逐点输入标准信号并记录终端机读数值。计算每个校准点的误差，确认各点误差均在允许范围内。

4.4 脉冲量输入通道校准

对于接入脉冲式流量计的终端机，需对脉冲输入通道进行校准：

使用标准信号发生器输出已知频率的脉冲信号；

将脉冲信号接入终端机的脉冲输入通道；

记录终端机在单位时间内累计的脉冲数；

将记录值与标准值进行比较，计算误差；

若误差超出允许范围，调整脉冲当量参数或计数参数。

4.5 开关量输入/输出通道检查

对开关量输入通道，使用短接线或信号源模拟干接点闭合/断开状态，检查终端机是否正确识别；

对开关量输出通道，通过终端机操作界面或上位机指令触发输出，使用万用表测量输出端状态，确认动作正确。

4.6 通讯功能校准

检查终端机的通讯参数配置（波特率、数据位、停止位、校验方式等）是否与系统要求一致；

使用通讯测试设备与终端机建立连接，发送测试指令，确认终端机响应正确；

检查数据传输的完整性和准确性，确认无丢包、误码现象；

对具备多种通讯方式的终端机（如4G、LoRa、RS485等），逐一验证各通讯接口的功能。

4.7 数据存储功能检查

检查终端机的数据存储容量是否满足要求；

验证数据记录的时间间隔设置是否正确；

检查历史数据查询功能是否正常；

验证数据掉电保护功能，确认断电后已存储数据不丢失。

五、校准结果处理

5.1 数据记录

校准过程中应如实记录以下信息：

校准日期、地点、环境条件；

标准器具名称、型号、编号、有效期；

被校准终端机的型号、编号、安装位置；

各校准项目的校准数据及计算结果；

校准人员签名。

5.2 合格判定

根据校准数据，对照设备技术规格书中规定的精度指标，判定各校准项目是否合格。全部项目合格的，判定该终端机校准合格；任一项目不合格的，判定为不合格。

5.3 校准证书/报告

校准完成后应出具校准证书或校准报告，内容包括：

委托单位及设备信息；

校准依据；

校准环境条件；

使用的标准器具；

校准数据及结论；

校准日期及有效期建议；

校准机构及校准人员签章。

5.4 不合格处理

对校准不合格的终端机，应采取以下措施：

查明不合格原因，进行维修或调整；

维修后重新进行校准；

无法修复的，予以更换；

在校准记录中注明不合格项目及处理情况。

六、校准周期

管网遥测终端机的校准周期应根据以下因素确定：

设备制造商的建议；

设备使用环境条件（温度、湿度、腐蚀性等）；

历史校准数据的稳定性；

相关法规或行业规范的要求。

一般情况下，建议校准周期为12个月。对于安装在恶劣环境中的设备，可适当缩短校准周期。

七、注意事项

校准过程中应严格按照操作规程执行，避免误操作导致设备损坏；

标准器具在使用前应进行检查，确认处于正常工作状态；

校准数据应及时记录，不得事后补记或涂改；

校准完成后应恢复设备原有接线和参数设置；

校准记录应归档保存，保存期限不少于一个校准周期。
