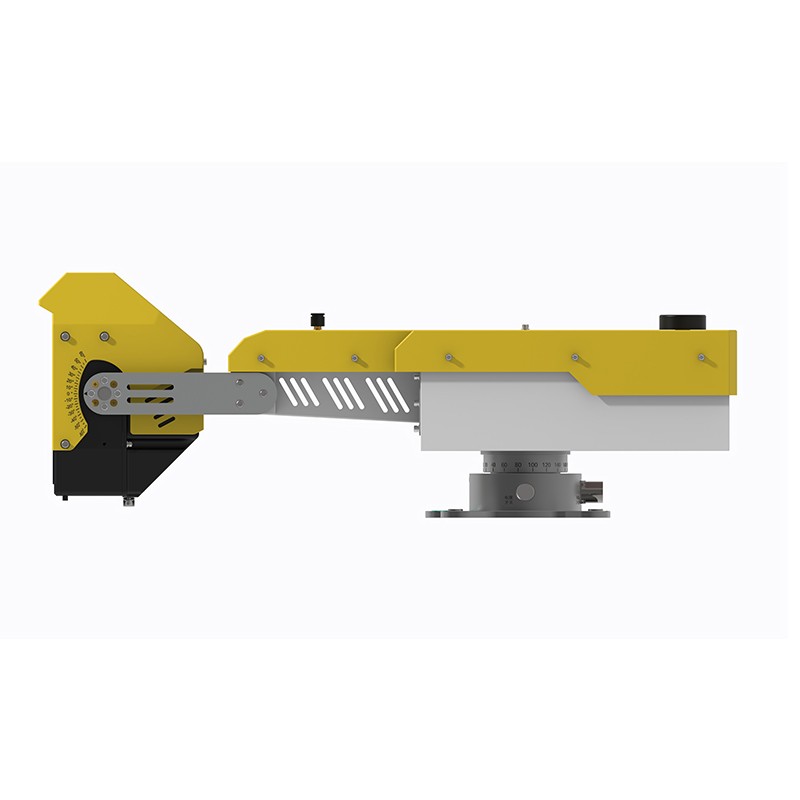

固定式形变监测雷达校准

1概述

固定式形变监测雷达（GB-InSAR，地基合成孔径干涉雷达）广泛应用于边坡、坝体、矿区、桥梁、地表沉降等全天候微形变监测场景。雷达在野外长期连续运行，受设备硬件状态、环境温湿度、大气传播、安装基准变化等因素影响，观测数据会产生系统性偏差。定期开展标准化校准工作，能够消除仪器误差、统一观测基准，保障形变监测数据的精度、稳定性与可靠性，是形变监测体系运维的核心环节。

2校准目的

修正雷达测距、测角系统误差，降低距离向、方位向测量偏差；

消除相位漂移、时钟不稳定带来的干涉相位误差，提升形变反演精度；

标定天线安装姿态，统一空间坐标基准；

识别硬件老化、部件性能衰减问题，及时开展设备维护；

保证长期连续监测序列数据具备一致性，满足监测成果分析、预警研判要求。

3校准主要项目

3.1距离向校准

采用角反射器作为标准定标体，布设于雷达监测视场不同距离区间。通过采集定标体回波信号，解算雷达实测距离与真实几何距离差值，修正距离向比例误差、零位偏移，完成距离向标定。

3.2方位向校准

利用已知坐标的角反射器阵列，获取目标方位角度观测值，对比理论方位角，修正天线扫描角度偏差，保障方位向空间定位精度。

3.3干涉相位校准

在稳定无形变区域布设参考角反射器，连续采集雷达干涉相位序列。分析相位时序漂移量，分离大气扰动与设备固有相位误差，建立相位误差校正模型。

3.4姿态基准校准

对雷达搭载倾角传感器、方位编码器开展标定，核查设备俯仰角、横滚角、方位指向读数，修正姿态测量偏差，确保监测坐标与工程测量坐标系正确转换。

3.5时间同步校准

核查雷达内部时钟、数据采集时序，保证雷达观测时间与外部气象、GNSS辅助观测数据时间基准统一。

4校准实施流程

4.1校准前期准备

选定通视良好、无遮挡的校准场地，合理布设一组或多组角反射器，精确测量角反射器三维坐标；

检查雷达供电、通信链路，确认设备运行状态正常；

记录现场环境温度、气压、湿度，作为大气误差修正基础参数；

清理雷达天线前方遮挡物，避免杂物干扰回波信号。

4.2数据采集

雷达开机预热至稳定工作状态；

按照标准观测参数开展连续扫描，同步采集原始雷达回波、干涉图像、姿态数据；

同步记录气象观测数据；

开展多组重复观测，用于误差统计与结果验证。

4.3数据处理与参数解算

提取角反射器回波信号，计算距离、方位、相位观测残差；

分离仪器误差、大气传播误差；

解算各项校正参数，生成校准系数文件；

将校准参数导入雷达监测软件，开展数据校正。

4.4校准结果验证

利用独立观测时段数据复测角反射器，统计形变反演残差。若残差满足监测精度指标，判定校准有效；若残差超标，排查干扰因素，重新实施校准。

4.5资料归档

整理校准方案、角反射器坐标、原始观测数据、参数解算报告、校准结论，形成完整校准档案。

5校准周期与运维要求

新设备投入使用前必须完成首次全面校准；

野外长期固定部署设备，建议每季度开展一次常规校准；环境温差大、风雨侵蚀严重区域适当缩短校准周期；

设备维修、更换天线、姿态传感器、主板等核心部件后，必须重新校准；

雷达安装位置发生移动、角度调整，需立即开展现场校准；

持续跟踪长期监测数据残差变化，当数据离散度持续增大时，提前启动校准工作。

6误差来源与注意事项

大气温湿度、气压变化会引起电磁波传播速度改变，带来测距误差，校准宜选择气象条件平稳时段开展；

角反射器安装不牢固、发生微小位移，会直接造成校准失效，需固定牢靠并定期复核坐标；

强电磁干扰、植被晃动、飞鸟等动态目标会污染雷达回波，数据采集时规避干扰；

校准参数仅适用于当前安装位置与硬件状态，设备移位后不可沿用原有校准参数；

校准工作宜避开强降雨、大雾、大风等恶劣天气。

7校准成果应用

校准得到的各项校正参数用于实时修正雷达原始观测数据。经过校准处理后的干涉相位数据，结合大气校正模型，反演得到目标区域形变速率与累计形变值，为地质灾害预警、工程结构安全评估提供量化数据支撑。
