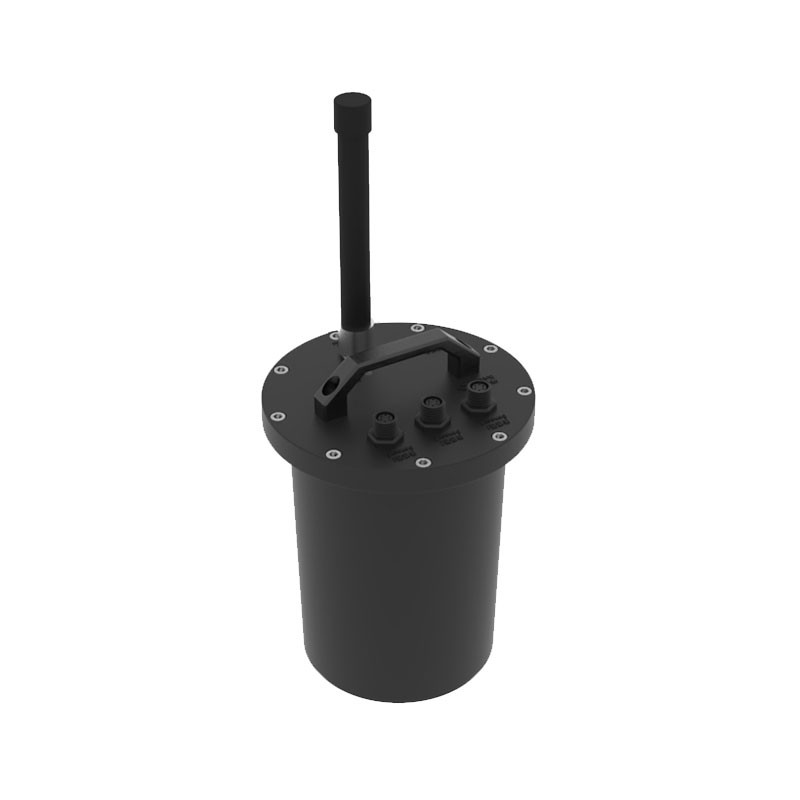

管网低功耗采集微系统使用指南

一、系统概述

管网低功耗采集微系统是基于无线通信技术的低功耗数据采集终端，用于城市地下管网水位、流量、压力、水质等参数的实时监测。

系统由测控单元、通信单元、传感器接口、电源单元和显示操作单元组成。测控单元基于低功耗微控制器，负责数据采集与处理；通信单元支持无线远程传输；传感器接口可接入压力、流量、液位、水质等多种传感器；电源单元采用大容量锂电池并配合低功耗管理策略；显示操作单元用于现场查看与操作。

系统采用定时休眠与中断唤醒的工作模式。平时设备处于低功耗休眠状态，到达预设采集时间或接收到唤醒信号时快速唤醒，完成数据采集与传输后再次进入休眠。

二、安装指南

2.1安装前准备

开箱检查产品型号、规格及配件是否与清单相符。建议先在室内完成传感器连接和参数设置，测试采集与通讯功能正常后再到现场安装。准备安装所需的螺丝刀、扳手、防水胶带、扎带等工具。

2.2安装位置选择

选择通风干燥、便于维护的位置。避免阳光直射、雨淋及高温源。若安装于地下井室，需配备防水机箱，机箱底部垫高避免积水浸泡。传感器安装方向需与液面保持垂直，探头与容器壁保持适当距离。在可能存在爆炸性气体的点位，应选用防爆型设备。

2.3安装步骤

将采集终端牢固固定在监测井井壁、管道支架或专用安装架上。按接口说明正确连接传感器信号线，线缆采用屏蔽线。按说明书要求正确安装锂电池，注意极性。安装完成后检查各接口密封性，操作结束后用力拧紧盖体。通电测试，待设备稳定输出后再进行后续操作。

三、参数配置指南

3.1配置方式

可通过现场按键、磁控开关、蓝牙或远程平台进行参数配置。

3.2主要配置参数

采集频率、上传频率、传感器量程、报警阈值、服务器地址、串口参数等均可设置。

3.3配置建议

管网运行稳定时可采用较低采集频率以降低功耗；暴雨期或用水高峰期可适当提高采集频率。数据变化频繁的监测点设置较短休眠间隔，数据稳定的区域可延长休眠时间。

四、日常使用与操作

4.1工作模式

系统包含休眠模式、采集模式和传输模式。休眠模式下仅保持时钟和必要监控；采集模式下传感器上电工作；传输模式下通过无线网络上报数据。

4.2唤醒操作

支持定时唤醒、磁吸唤醒和事件唤醒。

4.3数据查看

可通过设备液晶显示屏现场查看实时数据和运行状态，也可通过监控中心平台或手机APP远程查看实时数据、历史数据及设备状态。

4.4数据上报与通信

系统支持多种通信协议，数据可通过无线网络透传至指定服务器。当通信异常时，系统自动本地存储数据，通信恢复后自动补报。

五、维护与保养

5.1日常巡检

定期检查设备外壳是否完好、防水密封是否有效、电池剩余电量、信号强度，并核对监测数值是否正常。定期清理设备表面及传感器探头上的污垢。

5.2电池更换

更换电池前确认管道无超压异常。使用原厂指定型号锂电池，注意极性正确，操作后确保密封完好。

5.3常见故障处理

设备无法上线时检查SIM卡状态、信号强度及服务器配置；数据异常时检查传感器连接、校准或重新设置量程；设备无法唤醒时更换电池；防水失效时检查并更换密封圈。

六、注意事项

安装和维护应遵守安全操作规程，井下作业需做好安全防护。设备应采取防腐和防雷措施。非专业操作造成的损坏不在保修范围内。传感器属于易损品，安装使用中需避免磕碰。建议记录各监测点的配置参数，便于管理。传感器应按规定周期校准，确保数据准确性。
