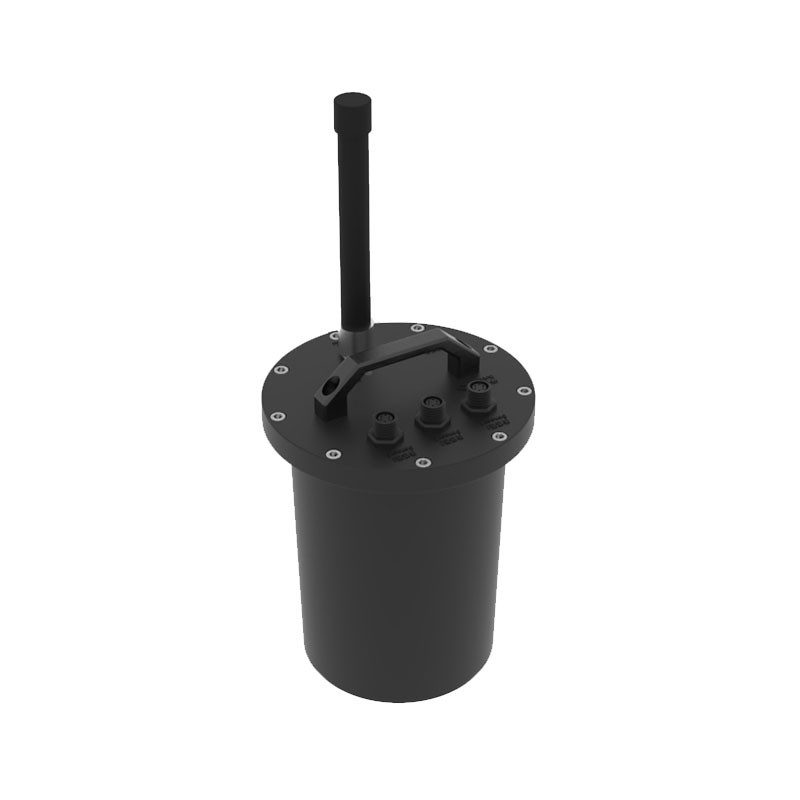

管网低功耗采集微系统校准
摘要
管网低功耗采集微系统广泛应用于地下管网压力、流量、温度、水质等参数长期监测场景。受传感器器件温漂、信号调理电路偏移、无线传输模块功耗波动、供电电源老化等因素影响，系统采集精度、功耗指标会随运行时间产生偏差。定期开展校准工作，能够修正测量误差、优化能耗策略、保障监测数据有效性，满足管网长期无人值守监测的工程需求。本文阐述管网低功耗采集微系统校准的通用流程、校准项目、实施要点与结果判定准则。
1校准范围与适用对象
本校准方案适用于管网监测场景低功耗采集微系统，包含压力传感器、液位传感器、温度传感器、流量传感单元、信号调理电路、微控制器、低功耗无线传输模块、电源管理单元。
校准分为实验室校准与现场原位校准两类。实验室校准用于出厂检验、返厂维护；现场原位校准用于管网现场周期性运维，避免设备拆装带来的工程成本。
2校准环境条件
环境温度：推荐（23±5）℃，现场校准记录实时环境温度，作为误差修正参考；
相对湿度：20%RH～75%RH，无凝露；
供电条件：采用系统标称工作电压供电，电压波动控制在±3%以内；
电磁环境：远离大功率变频设备、高频发射装置，减少电磁干扰；
稳定时长：系统上电预热不少于15min，待电路状态稳定后开展校准。
3校准主要项目
3.1采集通道静态精度校准
针对各类传感采集通道开展零点校准与量程校准。
零点校准：在零输入工况下，连续采集多组采样值，计算平均值；当零点偏差超出允许误差区间，写入零点修正系数；
量程校准：选取不少于3个标准输入点，覆盖量程下限、中点、上限。对比标准源输出值与系统采集值，计算示值误差；依据误差分布拟合线性修正曲线，更新系统内部校准参数；
重复性测试：同一标准输入条件下连续多次采集，统计采集数据离散程度。
3.2温度漂移补偿校准
管网地下环境昼夜温差较大，传感器与模拟电路存在温度漂移。在不同温度工况下同步采集传感信号，建立温度-误差映射表，启用系统内部温度补偿算法，降低温漂引入的测量误差。
3.3低功耗工况功耗校准
管网采集微系统多采用电池供电，功耗指标直接影响运维周期。
休眠电流校准：系统进入低功耗休眠模式，测量静态待机电流，核对是否满足设计休眠功耗指标；
采集工作电流校准：单次采样、模数转换阶段工作电流测试；
通信发射功耗校准：无线模块发送数据时段峰值电流、单次通信能耗测试；
平均功耗核算：结合采样周期、通信频次，计算系统长期平均功耗，评估电池续航能力。若功耗超出设计阈值，排查电路漏电、外设未正常关断等问题。
3.4采样时序与触发校准
校验系统采样周期、定时唤醒间隔，核对实际采样间隔与预设参数偏差；针对阈值触发采集模式，校准触发阈值精度，避免误触发造成额外能耗。
3.5数据传输校准
校验采集数据无线传输过程的丢包率、数据帧完整性；核对采集数值在传输链路中不存在量化截断、字节溢出等异常。
4校准实施流程
校准前检查
外观检查设备外壳、接线、防护结构；确认供电模块、传感探头无物理损坏；备份系统原有校准参数，便于异常时回滚。
标准设备准备
选用经过计量检定合格的标准信号源、标准传感器、高精度万用表、功耗分析仪；标准设备精度应优于被校系统精度3倍以上。
分项校准操作
按照采集精度、温度补偿、功耗、时序、通信顺序开展测试，完整记录原始校准数据。
参数写入与固化
根据测试数据计算修正系数，将校准参数写入微系统非易失存储器；重启系统后重新读取参数，确认参数保存正常。
复测验证
参数更新完成后重复关键项目测试，验证误差是否满足指标要求。
出具校准记录
记录环境条件、标准设备信息、原始采样数据、修正系数、校准结论。
5校准周期建议
实验室出厂校准：每台设备出厂前完成全项校准；
现场周期性校准：常规管网环境建议12个月开展一次原位校准；
特殊工况：长期处于高湿、温差剧烈、腐蚀性环境的微系统，校准周期缩短至6个月；
异常触发校准：当监测数据出现持续性偏差、电池续航明显缩短、频繁异常唤醒时，及时安排校准。
6校准结果判定
采集示值误差、重复性满足产品技术指标，判定采集通道校准合格；
休眠电流、工作平均功耗不超过设计上限，功耗指标合格；
温度补偿后全温区测量误差处于允许范围；
采样周期偏差、通信数据完整性符合系统设计要求。
任意一项关键指标无法达到要求，需排查硬件故障或重新优化校准参数，直至复测合格。
7注意事项
现场校准时，避免带电插拔传感接口，防止静电损坏电路；
修改校准参数前完整备份原始参数；
校准完成后恢复系统原有低功耗工作模式，禁止长期保持调试状态造成能耗上升；
所有标准计量器具需在有效检定周期内使用；
校准记录长期归档，形成管网监测设备全生命周期计量档案。
