光电测沙仪使用指南

一、概述

光电测沙仪是一种用于快速测定水体含沙量的水文监测仪器，广泛应用于河流、渠道、航道、水库、湖泊等各类自然水体的悬移质含沙量测验工作。与传统“人工取样+实验室烘干”模式相比，光电测沙仪可实现含沙量的在线实时监测，将传统耗时长达24小时以上的测验流程缩短至分钟级。该仪器可每6分钟自动采集并上传一组数据，实现对沙峰过程的精细捕捉，有效解决数据滞后、夜间及恶劣天气无法作业等问题。近年来，光电测沙仪在水文监测领域得到日益广泛的应用，技术日趋成熟。

二、工作原理与结构组成

1. 工作原理

光电测沙仪主要基于光散射或光透射原理工作。当光束穿过含沙水体时，水体中的悬浮颗粒物会对光线产生散射和吸收，导致光强度发生不同程度的衰减。传感器通过检测散射光强度或透射光强度的变化，结合内置算法精准换算出水体含沙量。

目前主流的光电测沙仪多采用双光束红外散射光检测技术，使用近红外光线（如865纳米波长），抗干扰能力强，具有良好的稳定性和重复性。

2. 结构组成

光电测沙仪通常由以下几部分组成：

传感器（测沙头） ：核心检测部件，由发射光纤束和接收光纤束以及光源（如直肠径电珠或激光二极管）与光电探测器等构成。传感器材质多选用不锈钢，抗腐蚀、耐污染。

数据采集仪：负责采集传感器信号并进行处理转换。

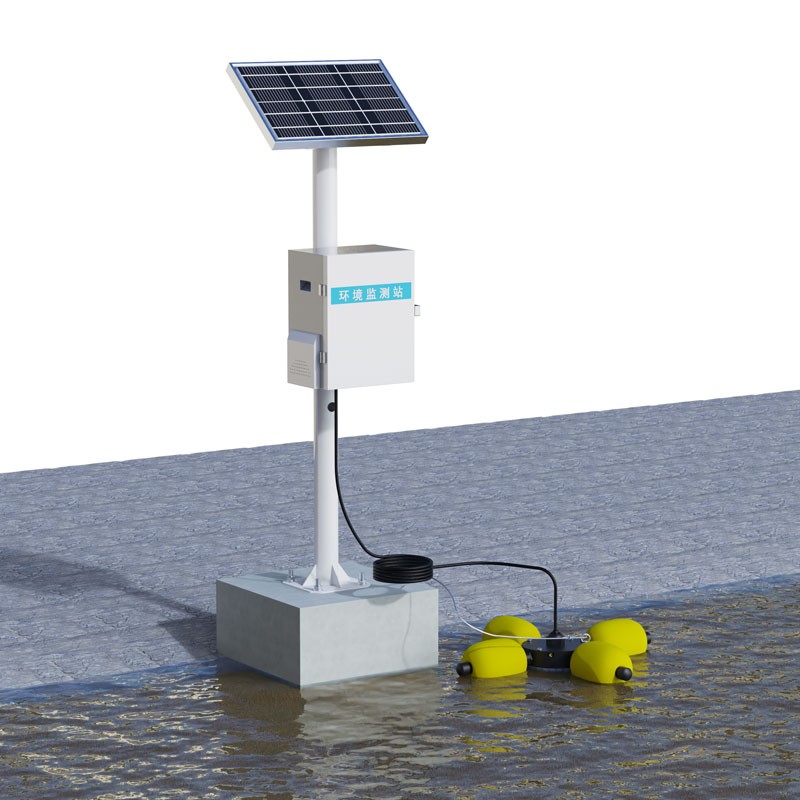

供电系统：可采用12-24V直流供电，部分型号配备太阳能供电系统（如30W太阳能板配合MPPT充电控制器），适用于野外无人值守场景。

数据传输模块：支持RS485（MODBUS-RTU）等信号方式，可通过物联传输模块将数据上传至云平台。

安装支架与浮体：用于仪器的现场固定与部署。

三、安装与部署

1. 安装位置选择

安装前应根据河段特性及测验环境选择合适的仪器安装位置。位置选择应考虑以下因素：

选择具有代表性的监测断面，能够反映水体含沙量的整体状况；

避开水流湍急、漩涡明显或杂物聚集的区域；

确保仪器安装牢固，能够抵御水流冲击；

清除仪器周围的水草和其他可能干扰测量的杂物。

2. 安装步骤

（1）根据现场条件选择合适的安装方式——可采用立杆支架固定、浮体投放或平台安装等方式。

（2）将传感器固定于安装支架或浮体上，确保传感器浸入水中适当深度。

（3）连接传感器与数据采集仪之间的信号线和电源线，做好连接处的防水处理。

（4）连接数据传输模块，配置通信参数。

（5）接通电源，检查设备各部件是否正常工作。

光电测沙仪的整机结构应便于运输、现场安装、现场调试和使用维护。安装过程中如遇固定孔位偏差等问题，应及时处理以保证仪器顺利投入运行。

四、操作流程

1. 开机与预热

（1）插上传感器后接通电源，开启电源开关，检查显示是否正常。

（2）将传感器放入清水中，按测量分辨率的要求进行零点调节。

（3）开机预热15分钟至半小时，待仪器达到稳定工作状态后再开始正式测量。

2. 校准（零点与满度调节）

校准是确保测量精度的关键步骤：

（1）零点校准：将传感器置于清水中，调节相关旋钮使读数归零或达到设定的基准值。

（2）满度校准：将传感器放入已知含沙量的标准溶液或实际水样中，调节使读数与标准值一致。

（3）部分仪器支持两点校准方式。校准应参照相关技术规范执行，确保仪器在测量范围内的准确性。

3. 测量操作

（1）将传感器浸入待测水体中，确保光学窗口完全浸没且不被遮挡。

（2）待读数稳定后记录测量数据。

（3）对于在线监测系统，仪器会自动按设定周期（如每6分钟）采集并上传数据。

（4）测量结束后，将传感器从水体中取出，用清水冲洗干净。

4. 数据记录与处理

（1）实时监测数据通过物联传输模块上传至云平台，用户可随时查看实时含沙量数据与历史变化趋势。

（2）云平台支持查看历史数据、数据导出、趋势图展示等功能。

（3）可利用率定曲线将记录的信号量转换为含沙量值。

五、维护与保养

1. 日常维护

（1）光学窗口清洁：传感器光学窗口应保持清洁，无污物及微生物附着。许多仪器配备自清洁刷头，可按设定周期自动旋转清扫光学窗口表面，有效防止泥沙附着和藻类滋生。即便如此，仍应定期检查窗口洁净度，必要时进行人工清洁。

（2）外观检查：仪器表面应清洁，无锈蚀、不变形、不破损，各部分连接应牢固。

（3）运行状态检查：定期检查传感器运行状态、信号传输系统、充电系统、电源和后处理软件等。

2. 定期保养

（1）制定设备维护计划，包括定期保养、预防性维护和紧急维修。

（2）仪器应存放在清洁干燥的环境中，室温保持在20℃±5℃，湿度低于60%，避免光学零件表面污损和金属零件生锈。

（3）定期检查各部件的安装牢固性，发现松动及时紧固。

（4）对于太阳能供电系统，定期检查太阳能板表面清洁度和充电控制器工作状态。

3. 长期停用维护

仪器长期不使用时，应彻底清洁后妥善存放，定期通电检查，防止元器件受潮损坏。

六、校准与校验

光电测沙仪应定期进行校准和校验，确保测量数据的准确性：

（1）校准应按照相关的计量校准规范执行，覆盖仪器的常用测量范围。

（2）校验可采用标准物质比对或与实际水样比对的方式进行。

（3）新制造、使用中和维修后的光电测沙仪均应按规范进行校验。

（4）在实际应用中，应开展光电测沙仪与传统人工取样方法的比测工作，验证仪器数据的准确性和可靠性。比测数据正常、相关关系稳定后，仪器方可正式投入使用。

七、常见故障与排除

故障现象	可能原因	排除方法
仪器无法开机	电源故障、连接松动	检查电源线和连接是否正常
读数不稳定或偏差大	光学窗口污染、光源老化	清洁光学窗口，检查光源
信号传输异常	通信线路故障、模块异常	检查信号线和传输模块
数据与人工取样偏差大	需要重新校准	进行零点与满度校准
探头信号漂移	安装角度或入水深度不当	调整设备架设角度与入水深度

八、安全注意事项

（1）电气安全：使用前检查电源线和各连接部位是否完好，避免在潮湿环境中操作电气部分。

（2）作业安全：在河流等自然水体中安装和维护仪器时，应做好安全防护，避免涉水作业风险。

（3）设备保护：仪器应避免碰撞、挤压，防止光学元件受损。

（4）环境要求：避免在富含腐蚀性气体或强电磁干扰的环境中使用仪器。

（5）极寒环境：在冰期等极寒条件下，可通过加装在线温控系统保障仪器正常运行。

九、应用效益

光电测沙仪的应用带来了显著的效益提升：

时效性提升：从传统“人工取样+实验室烘干”的24小时以上缩短至分钟级实时监测。

劳动强度降低：将职工从高频次、高风险的涉水取样作业中解放出来。

监测密度提高：实现全时段连续的动态监测，可完整捕捉含沙量变化过程。

决策支撑增强：为防汛调度、水库排沙、航道运维等工作提供实时可靠的数据支撑。
