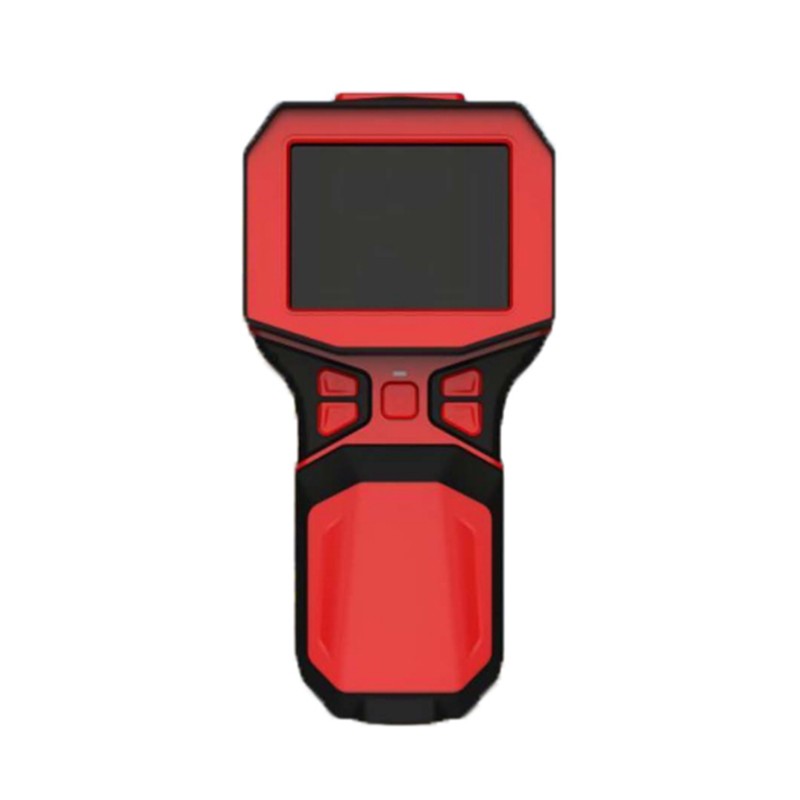

红外热成像仪校准

红外热成像仪校准

一、校准目的与必要性

红外热成像仪通过探测物体表面红外辐射能量换算为温度值，其测量精度受光学系统衰减、探测器响应漂移、环境温度波动及电子信号处理链路变化等因素影响。校准的核心目的是建立仪器输出信号与标准温度之间的可追溯关系，消除系统误差，确保测温结果满足JJF1187、GB/T19870或ASTME1933等相关标准的技术要求。未经校准或超期未校准的设备，其温度示值偏差可能超出允许范围，导致工业检测漏判或医疗筛查误报。

二、核心校准参数

红外热成像仪的校准主要覆盖以下计量特性：

温度示值误差：在相同黑体辐射源条件下，仪器显示温度与标准温度之差。通常以满量程或量程百分比表示允差。

温度分辨率（NETD）：仪器能分辨的最小温差，反映探测器灵敏度。校准时记录其数值是否劣化至出厂指标以下。

空间分辨率（IFOV）：瞬时视场角，决定最小可测目标尺寸，通过特定靶标验证。

发射率设置误差：验证仪器内置发射率补偿功能在不同设定值下的温度修正准确性。

非均匀性校正（NUC）有效性：检查探测器各像元响应一致性，评估图像固定图案噪声水平。

三、标准设备与环境条件

主要标准器

面源黑体辐射源：有效发射率不低于0.99，温度范围覆盖被校仪器工作区间（常用-20℃~150℃或0℃~500℃），温场均匀性≤0.1℃，稳定性优于0.05℃/10min。

标准铂电阻温度计（SPRT）或精密热电偶：用于黑体源温度溯源，测量不确定度优于0.03℃（0℃~100℃区间）。

空间分辨率测试靶板：含标准尺寸狭缝或圆孔靶，用于视场分辨率验证。

高发射率参考板：已知发射率（ε≥0.95）的漫反射板，用于反射温度补偿参数核查。

环境条件

环境温度：23℃±5℃，校准前仪器及黑体源需在实验室内平衡温度不少于2小时。

环境湿度：≤75%RH，避免镜头结露。

无强气流、无强热辐射源直射镜头。

四、校准流程

1.外观与功能检查

确认镜头无污损、外壳无变形，通电后图像无大面积死像素，菜单中发射率、距离、环境温度、相对湿度、大气透过率补偿参数可正常设置。

2.预热与内部校正

仪器按说明书要求预热至稳定工作状态，执行内部快门式非均匀性校正（NUC）2~3次，确保探测器偏置归零。

3.温度示值校准

在黑体源有效辐射面内，使热像仪视场完全覆盖黑体靶面（填充视场比例≥70%），距离按仪器最小焦距要求设定，避免边缘渐晕区进入测量区域。

选取量程内至少5个均匀分布的温度点（如0℃、30℃、50℃、80℃、100℃）；

待黑体温度稳定后，记录热像仪在满屏感兴趣区域（ROI）内的平均温度示值；

每个温度点重复测量3次，取算术平均值；

计算各点示值误差：ΔT=T显示均值-T标准值。

4.温度分辨率（NETD）测试

将黑体温度设定在30℃附近，仪器使用最大积分时间和高增益模式，选取均匀区域计算图像噪声等效温差，记录其数值。

5.发射率补偿核查

固定黑体温度为50℃，分别设置仪器发射率参数为0.60、0.80、0.95，记录对应显示温度，验证补偿算法与标准公式（T测量=T真实/ε^(1/4)修正链）的一致性。

6.空间分辨率验证

使用测试靶板，逐步调整距离至仪器恰好能分辨最小特征尺寸，计算实际IFOV并与标称值比对。

五、数据处理与结果判定

各校准点示值误差取绝对值最大值，与仪器技术说明书规定的允许误差（通常为±2℃或读数的±2%）比较，未超出即为合格。

若部分温度区间超差但用户仅在该区间使用，可出具限制使用范围的校准证书。

校准证书应注明：标准器编号、校准温区、环境条件、发射率设置值、测量距离、校准日期及建议复校周期。

六、复校周期建议

红外热成像仪的推荐复校周期一般为12个月。以下情况应缩短至3~6个月或立即重新校准：

仪器经历剧烈振动、跌落或镜头更换；

工作环境温度变化频繁且超出标定补偿范围（如长期在-20℃或60℃以上环境使用）；

图像出现明显固定噪声条纹，NUC无法消除；

用于定量测温且数据直接作为质量判定依据的在线监测场景。

七、日常使用中的校准维护

现场参考板法：在无法携带黑体源的作业现场，使用已知发射率（ε=0.95~0.98）且温度稳定的金属板置于被测场景附近，拍摄后以此板修正仪器参数，可部分补偿环境反射误差，但不替代实验室校准。

镜头清洁：定期用无水乙醇和无尘布单向擦拭锗窗口，指纹和灰尘会造成局部辐射衰减，引入系统性低温偏差。

参数记录：每次正式测温应完整记录：发射率、距离、环境温度、相对湿度、大气温度、目标尺寸与视场比，确保后期数据可溯源。
