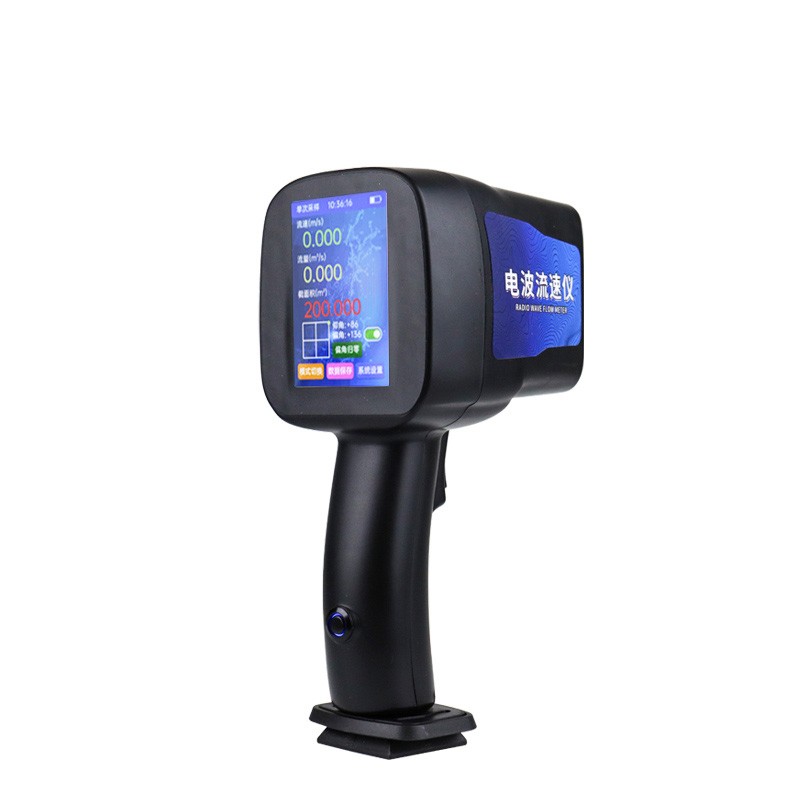

手持式雷达电波流速仪使用指南

一、概述

手持式雷达电波流速仪是一种利用雷达多普勒效应原理进行非接触式水面流速测量的便携设备。该仪器采用K波段雷达技术，通过向水面发射24GHz高频电波，接收流动水体反射后的回波信号并计算多普勒频移，从而换算出水流表面流速。

与传统旋桨式流速仪不同，手持式雷达电波流速仪无需将传感器浸入水中，操作人员可在岸边、桥上等安全位置完成测量。设备轻巧、响应迅速，可在数秒内获取水流表面流速数据，尤其适用于洪水、溃坝、泥石流等应急场景的流速监测。该仪器广泛应用于河道、渠道、污水排放、海洋潮汐等多种场景的水流速监测。

二、工作原理

手持式雷达电波流速仪的核心原理是多普勒效应。仪器向水面发射特定频率的微波信号，微波碰到流动的水面悬浮物（如浮尘、气泡、碎屑等）后产生反射。由于水流处于运动状态，反射回来的微波频率与发射频率之间会产生频移（即多普勒频移）——流速越快，频移越大。

仪器内部的信号处理单元实时检测并解析这一频移量，结合雷达波发射方向与水流方向的夹角，通过内置算法自动换算出水流表面流速，并在屏幕上直观显示。由于采用非接触式测量，水流状态不受干扰，测量结果更能真实反映实际流速。

三、操作步骤

1. 测量前准备

设备检查：开箱后核对主机、锂电池、充电器、数据线、便携箱及说明书等配件是否齐全。检查仪器外观有无破损、天线和屏幕是否完好。

电量检查：按住电源键约3～4秒开机，屏幕右上角显示电量状态。确认电池电量充足，避免因电量不足导致测量中断。若电量不足，应及时使用配套充电器充电。对于长期不使用的设备，建议每三个月进行一次充放电以保持电池活性。

测点选择：在河道测量时，应选择水面开阔、水流平稳、无明显漩涡和回流的位置。选择平坦且与水面保持合适垂直距离的观测点，避免障碍物遮挡雷达信号。桥面测量时需注意桥墩附近的扰动区域。

2. 开机与参数设置

按住电源键约3～4秒开机，仪器进入待测状态。根据测量需求设置以下参数：

测量单位：可选择米/秒或英尺/秒

测量模式：可选择单次测量（手动模式）或连续测量（自动模式）。手动模式适用于单点测量，连续模式适用于长时间监测

测量时长：设置每次测量的持续时间

角度补偿：内置垂直角传感器可自动修正，水平角需根据测量方向手动设置。部分型号支持输入雷达波发射方向与水流方向的夹角值

水体类型：部分机型需设置清水或浊水以优化信号识别

3. 定位与瞄准

握住仪器手柄，将雷达发射口对准待测水面。保持仪器稳定，尽量减小抖动。通常建议仪器与水面保持约30～60度的夹角进行测量。测量距离根据型号而定，一般在5～100米范围内。避免金属物体干扰雷达信号。

4. 启动测量

扣动扳机或按下测量键开始测量。仪器发射雷达波并接收回波信号，3～5秒后显示屏即可显示实时流速值。在测量过程中，屏幕每秒更新一次测试数据。建议每次测量的持续时间不少于60秒，测量结束后屏幕显示该时间段内的平均流速。

建议在同一测点重复测量数次，取平均值作为该点流速值。对于宽河流，需在不同横向位置（左、中、右）分别测量，得到断面表面流速分布。

5. 数据存储与关机

测量完成后数据自动存储至设备内存。可通过USB接口连接电脑，使用配套软件导出数据。

测量结束后长按电源键约3秒关机。部分型号具有自动关机功能，无操作一段时间后自动断电以节省电量。

四、维护保养

1. 日常清洁

每次使用后，用柔软的干布擦拭仪器表面的灰尘和污渍。对于雷达天线表面（信号收发核心窗口），必须使用软布蘸清水轻轻擦拭，保持其干净无遮挡，严禁使用硬物刮擦或用高压水枪直接冲洗，以免损伤波束发射面。若在潮湿环境或盐雾环境中使用，需用微湿的软布擦拭并彻底晾干。

2. 存放要求

仪器应存放于干燥、阴凉、无尘的环境中，避免阳光直射和高温。长期存放时应置于专用仪器箱内，防止碰撞和挤压。仪器箱上不应堆放重物。存放温度范围一般为-30℃至70℃。

3. 电池维护

对于可充电锂电池，长时间不使用时建议每隔几个月充放电一次以保持电池活性。避免电池完全耗尽后再充电。请使用设备配套的充电器进行充电，使用未经认证的充电器会降低电池寿命或存在安全隐患。不可自行拆卸电池，如需更换应联系专业维修人员。

4. 定期校准

建议每年使用标准流速装置或通过人工测流法对设备进行比对校准。若实测数据与设备数据偏差超过±5%，需重新调整或送检。也可在已知流速的静水或标准流速场中进行对比测试。若发现支架松动或角度偏移，需及时重新校准固定。

五、常见问题与注意事项

常见问题

测量读数偏高或偏低：如果水面光滑、粗糙度小，可能没有接收到足够的返回雷达能量，可尝试接近水面或在有湍流、漂浮物的水面测量。同时检查是否已正确设置水平角度补偿。

读数波动较大：确保仪器握持稳定，角度传感器对震动十分敏感，晃动会导致角度读数错误。每次测量持续60秒可有效获取平均流速。

低流速测量不准：风对低速水流（如低于0.50m/s）的测量可能产生影响。如有可能，可在两个方向分别测量后取平均。

注意事项

使用时应避开强电磁干扰环境，如高压线、无线电发射塔等

避免在雷雨天气长时间户外操作

严禁将仪器接触水面或浸入水中，以免损坏内部电路

避免将雷达探头对准人体或其他非测量目标

非专业人员勿拆卸雷达模块

若设备不慎浸水，禁止立即按键操作，应擦干表面水分后置于通风处晾干

六、技术参数参考

参数	典型值
测量范围	0.03～30m/s
测量精度	±0.03m/s或±3%FS
最大测程	≤100m
电波频率	24GHz
发射功率	约10mW
工作温度	-30℃～+70℃
防水等级	IP67（部分型号）
