地震救援余震监测仪使用指南

一、概述

余震监测仪是一种专门用于对地震后的余震活动进行实时、精确监测的仪器设备，在地震救援、防灾减灾及地震研究中发挥着关键作用。该设备集位移监测和震动监测于一身，通过内置的高精度传感器捕捉微小震动信号，实时分析余震的强度、频率及持续时间。

余震监测仪主要用于保护应急救援作业中救援人员的安全，是应用于多种紧急情况下的高精度无线数字报警器。它可适用于监测倾斜建筑物、玻璃、建筑大梁、混凝土墙体、金属罐体等多种结构物。设备可实时监测地震引起的微小位移变化和震动信号，并在余震发生初期迅速发出预警，为救援人员提供及时的安全预警。该设备支持无线远程操作，使得管理人员或指挥中心能够在安全距离外监控现场情况，实时掌握现场安全状况，并做出迅速准确的决策。

二、设备组成

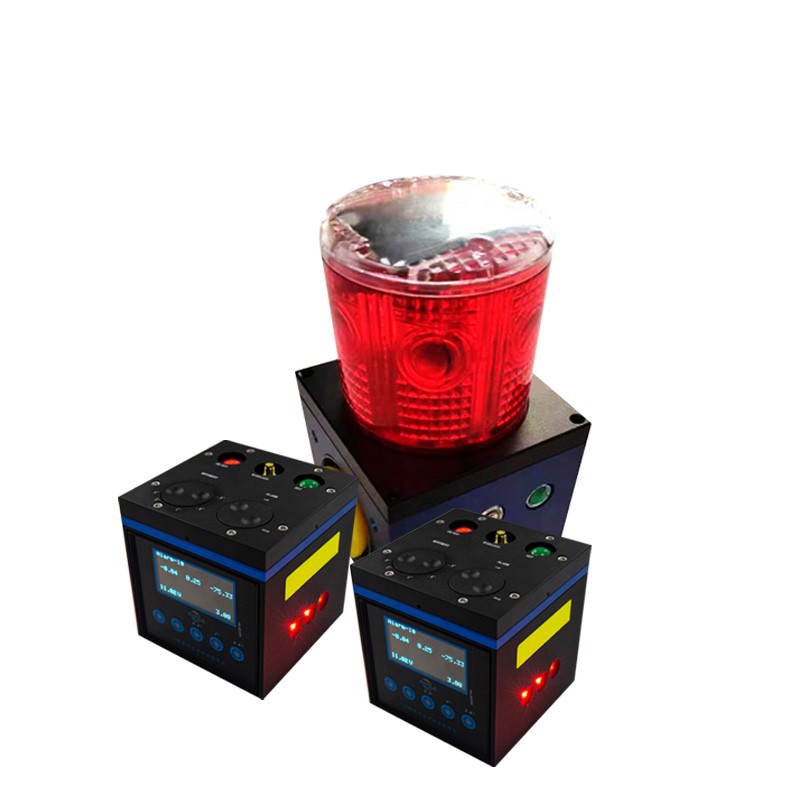

一套标准的余震监测仪通常由以下部件组成：

组成部分	功能说明
控制终端（主机）	采用全彩液晶显示屏，是信号处理与报警控制的中心，支持按键和触摸操控
余震监测仪（倾角监测器/震动探测器）	通常配备多路（标配4路），用于采集位移与震动信号
声光报警器	用于远距离接收各路监控器的报警信息，实现联动报警
吸附磁铁/固定附件	用于现场快速部署安装
遥控器	用于远程操作控制
天线	用于无线信号传输
防水防震携行箱	用于设备运输与存放

主机屏幕可显示位移、震动实时数值、电压状态、报警值、各监测仪电量及各监测仪与控制主机的连接状态等内容。部分高端型号还支持拍照、录像以及存储功能，可显示被监测物体，视频画面可放大、缩小。

三、工作原理

余震位移监测仪基于地震波传播原理，通过高灵敏度传感器（如加速度计、位移传感器）捕捉地震波信号（P波、S波及表面波），并将其转化为电信号。内置的数据处理系统对信号进行实时分析，识别余震特征（如强度、位置、频率），并通过无线传输模块将数据发送至远程指挥中心或用户终端。

通过三维立体监测，设备可对X、Y、Z三轴方向的位移和震动数据进行全方位监测。当监测到异常位移或震动时，设备内置的声光报警功能能够迅速启动报警，以直观且强烈的方式提醒救援人员及时撤离危险区域。

四、操作前准备

1. 设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足

检查各配件是否完好、连接是否到位

确认天线等无线通信部件安装正确

检查携行箱及设备外观是否有物理损坏

2. 环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（倾斜建筑物、大梁、墙体、金属罐体等）

评估现场环境条件（温度、湿度、粉尘等），设备工作温度一般为-20℃至60℃

确认无线通信环境，设备之间采用无线传输方式，通讯距离一般应≥600米（空旷无干扰地带）

选择安全的观测位置，确保与监测点之间无遮挡物影响无线信号传输

3. 监测点选择

根据救援现场的情况，选择合适的位置部署余震监测仪。余震监测仪可以安装在任何位置和任何结构物表面上，提供早期移动和震动报警。

五、操作步骤

步骤一：设备部署

将余震监测仪携带至监测现场，从防水防震携行箱中取出设备。使用磁铁底座或其他固定附件将设备牢固地安装在需要监测的位置上。余震监测仪的磁铁吸盘可以在金属表面上快速方便安装。对于非金属表面，可使用配套的其他固定附件进行安装。安装时需确保设备与被监测结构物表面紧密接触、固定牢靠。

步骤二：设备开机

打开设备的电源开关，启动监测功能。设备将开始实时监测结构物的位移和震动情况。开机后注意观察设备是否完成自检，并留意电量状态指示。部分设备接通电源后进入自检模式，面板指示灯依次闪烁表示各模块正常。

步骤三：报警阈值设置

根据监测需求设定报警值。报警阈值可根据需要调节，支持固定报警值和任意设定报警值两种方式。可通过快捷键设置多档固定报警阈值（如0.5°、1.0°、2.6°、5.0°、8.0°、10.0°、20.0°等），也可步进设置（步进0.1°），在0.1°至60°范围内连续可调。设定完成后，当被监测物体发生超过设定值的位移或震动时，设备自动触发报警。

步骤四：开始监测

启动测量后，通过主机显示屏观察实时监测数据。设备可实时监测X、Y、Z三轴位移及震动数据。管理人员可以通过无线远程操作功能，在安全距离外监控现场情况。救援人员也可通过手机或电脑实时查看监测数据。当设备发出报警时，应立即采取行动并疏散危险区域的人员。

步骤五：数据记录与分析

救援结束后，可以收集并分析设备记录的数据，为后续的救援行动和安全评估提供科学依据。部分型号支持通过智能管理云平台查看设备的接入状态、实时探测信息、设备工作状态、电量信息等，并可对设备历史数据进行查阅。

六、技术参数参考

不同型号的余震监测仪在技术参数上略有差异，以下为常见产品的通用技术指标范围：

参数项目	常见指标范围
测量范围	三维立体（360°），监测X、Y、Z三轴
倾角测量精度	≤0.1°
倾角分辨率	0.01°
震动探测范围	0.5Hz～100Hz
报警阈值调节范围	0.1°～60°连续可调
报警声响强度	≥102dB～122dB
无线通讯距离	≥600米（空旷无干扰地带）
监测仪电池工作时间	≥12小时
报警器待机时间	≥65小时
工作温度	-20℃～60℃

七、使用注意事项

1. 安全操作

全体救援人员必须树立“安全第一”的意识

必须对救援现场进行安全评估，明确救援行动方案后才能进入

遇到危险及时撤离，重新评估后才能进入

严禁在设备通电状态下插拔传感器、存储卡或通信线缆，防止短路烧毁接口

2. 设备安装

设备部署需选择开阔地带，避免建筑物遮挡影响信号传输

安装时需固定于稳定基座，确保传感器与地面紧密接触

严禁布设在明显存在崩塌、滑坡、泥石流等次生灾害隐患的位置，防止设备被掩埋或损坏

避免在强电磁场（如高压线、大功率电机旁）、强腐蚀性气体或剧烈振动源附近安装设备

3. 日常维护

日常使用后，应使用柔软的干布或防静电毛刷轻轻擦拭设备外壳及传感器表面

严禁使用酒精、丙酮等有机溶剂，以免腐蚀设备表面的防护涂层

定期检查传感器基座是否固定牢固，避免因松动导致信号失真

若发现数据异常、无法开机或显示模糊等问题，应立即停机排查，严禁设备“带病”运行

4. 电池管理

实时监控电量状态，建议额外配置备用电池

在低电量时及时更换，防止因电压不足导致数据丢失或采集异常

长期闲置的设备，务必将电池取出并存放于干燥、阴凉的环境中

充电或更换电池时，必须使用原装或厂家推荐的型号

5. 存储与运输

余震监测设备应存放在防尘、防潮、无阳光直射且空气流通的室内环境中

运输过程中，需将设备装入带有减震泡沫的专用防护箱内，轻拿轻放，严防剧烈撞击、挤压或跌落

气候潮湿地区建议配备抽湿机或干燥器，仪器箱内的防潮硅胶需定期烘干

6. 定期校准

建议每6个月进行一次设备功能自检（如利用内置自检功能自动校准传感器零点）

每年需将设备送至专业计量机构或原厂进行全项校准

对于软件与固件，需定期检查并落实升级，确保系统兼容性与数据安全

若遇复杂故障，必须联系原厂技术支持处理，切勿自行拆卸

八、常见应用场景

余震监测仪广泛应用于以下场景：

震后救援现场：实时监测余震活动，为救援人员提供安全预警，避免二次灾害

建筑物安全评估：评估倾斜建筑物、大梁、墙体等结构物的稳定性，识别倒塌风险

矿山塌方预警：监测岩石应力变化，预测岩石破裂风险

大坝形变监测：长期监测大坝等大型结构物的形变情况

地质灾害预警：用于泥石流、滑坡等次生灾害的监测预警
