红外高清音视频生命探测仪使用指南

一、设备简介

红外高清音视频生命探测仪是一种集光学、电子、精密机械、显微摄像技术于一体的应急救援设备。它主要通过高灵敏度音频传感器和高清视频探头，探测被困人员发出的声音、呼救信号或影像信息，广泛应用于地震灾害、建筑物坍塌、隧道塌方、火灾救援等场景，是应急救援队伍必备的搜索装备之一。

本设备通过红外热成像技术，能够捕捉人体散发的红外辐射，即便在黑暗、烟雾弥漫或浓烟环境中，也能清晰呈现人体轮廓。救援人员可将微型摄像头探入狭小缝隙或孔洞，通过显示屏收集图像信息，借助拾音耳机反馈的声音信号对环境进行评估，快速确定幸存者的方位。

本设备主要适用于有空气介质的环境。水下搜救、深井救援等场景需选用专用防水或深井型号，常规探测仪不适用于完全浸没水下环境。

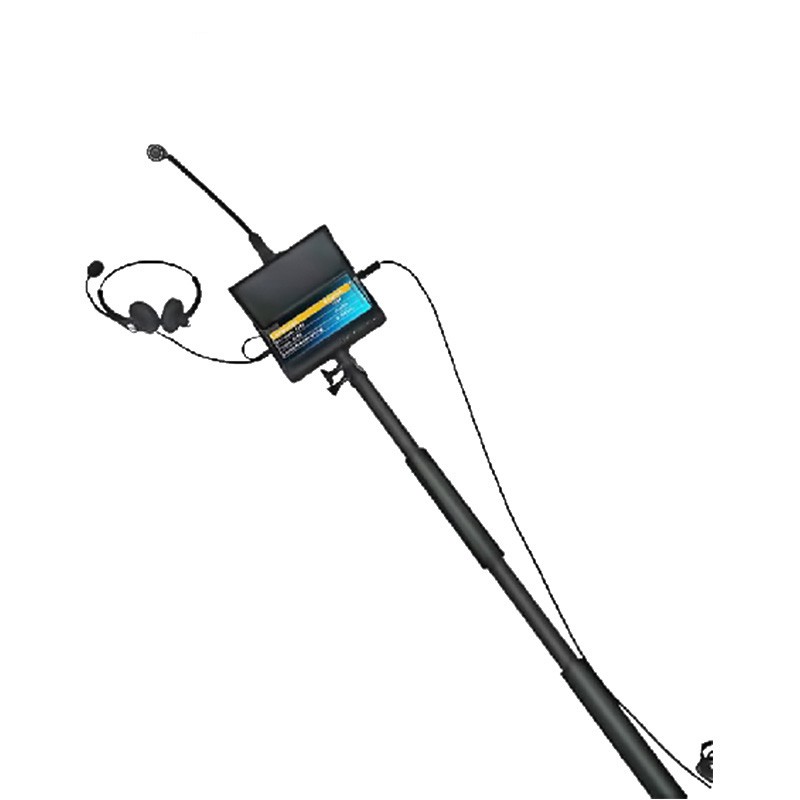

二、设备组成

一套完整的红外高清音视频生命探测仪通常由以下部件组成：

组成部分	功能说明
显控终端（主机）	负责信号处理与显示的控制中心，配备高清彩色液晶显示屏，支持按键或触摸操控
视频探测模块	包括高清摄像头（可旋转、可翻转）、红外热成像探头、防水视频探头等
音频探测模块	包括高灵敏度麦克风、音频传感器，用于捕捉声音和振动信号
探测杆/蛇管	用于将探头延伸至废墟内部，通常为碳纤维伸缩杆或柔性蛇管
连接线缆	用于连接各传感器与主机，通常配有延长线
耳机（带麦克风）	用于收听探测信号并进行双向通话
电源系统	可充电锂电池及充电器
存储模块	SD卡等存储介质，用于录像、拍照数据存储
防护箱	用于设备运输与存放

部分型号采用模块化设计，可根据实际场景选配不同探头，如电动旋转探头、防水探头、红外热成像探头、蛇眼微型探头等。

三、操作前准备

1. 个人防护

操作人员进入救援现场前，应穿戴齐全个人防护装备，包括安全头盔、防护手套、防护靴等。

2. 开箱检查

打开设备箱，核对主机、探测器/探头、电池、充电器、数据线、耳机、配件及附件等是否齐全。检查各部件外观有无损伤，显示屏有无裂痕。

3. 设备组装

将主机与探测杆/蛇管取出，通过专用接口（如航空接头）连接即可。确认连接牢固，避免在使用过程中松脱。

4. 充电与电量检查

使用前应对电池进行充电，使用配套的充电器和充电线。检查电池电量是否充足，避免因电量不足导致设备中途关机。右下角出现电量减弱标志时，请及时充电。

5. 使用前检查

检查镜头是否清洁，有无污渍或划痕

确认各按键功能正常，显示屏无异常

开机后检查屏幕显示、音频输入、照明灯等是否正常工作

了解现场情况：向知情人了解被困人员大致位置、建筑结构、埋压深度等信息

四、操作使用流程

1. 开机

长按开关键约2秒，设备开机。待设备完成自检后方可进行使用。根据屏幕提示，按照个人偏好进行初始设置。

2. 现场部署

根据建筑结构分析和生命迹象初步判断，选择有缝隙或孔洞的位置进行探测。根据缝隙深度选择合适的探杆长度，连接视频探头和音频传感器。确保各连接线缆牢固，避免在操作过程中脱落。

若现场无线信号受到建筑结构屏蔽，应及时切换至有线连接方式，确保信号传输不中断。

3. 视频探测操作

将探头缓慢伸入缝隙或孔洞，动作要轻缓，避免碰撞造成探头损坏

观察显示屏画面，缓慢调整探头角度和方向，扩大搜索视野

遇黑暗环境时，开启LED辅助照明灯或红外补光功能

电动旋转探头可360°水平旋转和180°～270°垂直翻转，实现无死角探查

发现疑似被困人员时，固定探头位置，进行详细观察确认

4. 音频探测操作

佩戴耳机（左有音量调节），可实时监听音频信息

调节音量和灵敏度旋钮，仔细聆听声音信号

根据声音的方向和强度判断被困人员的大致位置

音频系统可捕捉被困人员发出的呼救声、呻吟、呼喊、敲打、刻划等声音信号

5. 录像与拍照

录像：按录像键，屏幕左上角出现标志表示正在录像，再次按录像键结束录像

拍照：按拍照键，照片将存储在存储介质中

查看：按功能键选择视频文件夹或图片文件夹，通过方向键选择并按确认键查看

6. 双向语音对讲（部分型号支持）

部分型号支持双向语音对讲功能，救援人员可通过带麦克风的耳机与被困人员进行交流，既能安抚被困人员情绪，也能获取更多现场信息。

五、使用注意事项

仅支持单个摄像头工作，禁止同时插入两种摄像头工作

切换摄像头时，请先断电，尽量避免热插拔

旋转摄像头、蛇眼摄像头都有限位，限位后请停止转向或反向旋转。长时间限位转向可能会导致堵转损坏电机和电路板

使用中要轻拿轻放，严防摔坏、挤压

应防水、防腐蚀、防高温

设备无法穿透实体墙体或厚金属板，仅能通过缝隙、孔洞等通道探测

在强噪音环境下（如机械作业声、水流声），拾音效果会受到严重干扰

红外辐射易被吸收，若被困者被掩埋过深或掩埋物吸收能力强，探测效果会受到影响

高压线、日光灯、大面积金属物体可能对探测产生干扰

禁止电池短路、加热或在高温中分解电池

禁止电池充电时间过长，充电指示灯指示绿色表示已经充满，应及时取下保存

长期不使用仪器时，请取出电池

六、日常维护与保养

1. 清洁保养

每次使用后，应使用柔软的干布或微湿布擦拭主机外壳、显示屏及线缆表面的灰尘与污渍

严禁使用强酸、强碱洗涤剂、溶剂或抛光剂，以免腐蚀设备表面

使用专用的镜头擦拭纸或无尘软布轻轻擦拭镜头表面，避免使用普通纸巾或硬质布料刮伤镜片

单次救援任务结束后，必须开展整机除尘、表面擦拭处理

定期检查收音孔通畅、各类接口干净无积尘、防水胶圈贴合完好、线缆完好无磨损

2. 存放要求

清洁完毕后，将设备放入专用防潮防震收纳箱

存放于干燥、恒温环境

定期开箱检查防潮状态

长期封存备用的探测仪，每三个月开盖擦拭镜头与机身接口

3. 定期检查

每月开展一次常规检查清洁

做好仪器运行记录，特别记录出现故障的时机和现象，以便维修查询

定期对仪器进行检测、维修

七、常见故障及排除

故障现象	可能原因	排除方法
无法开机	电池电量不足	及时充电
屏幕无显示/黑屏	摄像头损坏或连接线缆松脱	检查线缆连接是否牢固，检查摄像头是否损坏
耳机无音频输入	线缆损坏或连接不正确	检查线缆是否正确连接，检查线缆是否损坏
图像模糊	镜头有污渍	使用专用镜头擦拭纸清洁镜头
探测距离缩短	电池电量不足	更换或充电电池

如以上方法无法排除故障，请联系设备厂家或专业维修人员处理。

八、运输与贮存

运输时应将设备放入专用防护箱内，轻拿轻放，避免剧烈震动和撞击

设备较长时间停止使用时，应将电池从仪器中取出，以免电池泄漏

贮存环境应干燥、通风，温度适宜，避免阳光直射和潮湿

定期检查设备状态，确保随时可投入使用
