电缆漏检仪使用指南

一、概述

电缆漏检仪（又称电缆漏电检测仪、地下电缆探测检漏仪）是用于检测电缆是否存在漏电故障、查找漏电点位置的专用仪器设备。它能够在不挖开覆土的情况下，方便而准确地查出埋地电缆的走向、深度、断路点、短路点及绝缘层漏蚀、损伤点的精确位置，是电力、通信、厂矿、物业管理等部门保障电缆线路安全运行的重要工具。

电缆漏检仪的工作原理基于漏电电流的检测和分析——当电缆发生漏电时，电流通过漏电路径流向地面或其他介质形成漏电回路，仪器通过探头和传感器实时监测电缆的电压和电流变化，经数据处理后确定漏电情况的程度和位置。

二、安全须知

使用电缆漏检仪前，请务必遵守以下安全规定：

断电与验电：使用前须对被测电缆进行停电、验电、放电，确认安全后方可进行检测。严禁在未确认断电的情况下操作仪器。

接地保护：检测前需确认设备已挂接地线，确保测量回路无开路或短路情况。工作前应先检查检漏仪屏蔽线，芯线与屏蔽层不可短路相碰，人体不可与屏蔽层相碰，否则会造成检漏仪失灵。

人员防护：操作人员应佩戴安全帽、绝缘鞋和防护手套，穿着反光背心。在涉及高压或复杂环境时，必须做好相应的安全防护措施。

环境评估：提前了解检测区域的管线分布，标记高压线、变电站等危险区域。在供电变压器附近探测时，为减少干扰，可将变压器的接地线暂时向被测线路的相反方向移出20米。

三、检测前的准备工作

正式操作前，须完成以下准备工作：

1. 资料收集与现场勘察

查阅该区域的电缆线路竣工图或图纸，了解电缆类型、材质、走向及大致埋深。清除探测路径上的大型金属障碍物，减少电磁干扰。

2. 确定故障性质

在探测之前，要先弄清楚漏电线路的故障性质：

绝缘损坏向大地漏电（线路不短路、不断线）：可用常规方式向线路送电进行探测。

线间短路且漏电或线间绝缘正常但有部分断线且漏电：可将本路所有的线（三线或四线）并接在一起，向线路单相送电进行探测。

对地绝缘良好、内芯断线故障：可将所有好线及断芯故障线的一端一并接地，由故障线的另一端向故障线送单相电源。

3. 仪器自检

拿到电缆漏检仪后，应先进行仪器自检：

（1）将耳机插入仪器的耳机插孔。

（2）打开电源开关，电源指示灯亮起，表示进入工作状态。

（3）戴上耳机，用手指按住红色接线柱，应能听到耳机中的蜂鸣声，说明本机工作正常。

（4）将红黑探测线插入仪器相应接口。

（5）对于配备探测板的机型，将探测板上的连线分别接在红黑接线柱上，然后将探测板相碰几下，耳机内应听到“咯叭”声，表示机器正常。

4. 检查电源电量

确认仪器电量充足。探测一段时间后如发现指示灯亮度不够，须及时充电后再进行测量，否则电量不足将严重影响探测精度。

四、标准操作流程

1. 连接与设置

（1）根据需要选择合适的探头和传感器，连接到仪器的相应接口上，确保连接正确、安全可靠。

（2）根据电缆规格和检测要求，设置合适的工作模式和检测精度。

（3）对于可设置报警阈值的机型，根据需要设定漏电电流范围等参数。

2. 开始探测

（1）在被测电缆上方，从线路的一端向另一端缓慢向前行走探测。

（2）在对地绝缘良好的线段，耳机基本无声，发光管亮起一灯或不亮。

（3）当接近故障点时，声音逐渐由小变大，发光管由一灯变为二灯、三灯亮。

（4）到达故障点时声音最大，此时发光管全亮。

（5）当越过故障点后，声音逐渐变小至消失，发光管逐渐熄灭。

（6）退回到声音最大的地方，该点即为漏电故障点。

3. 提高探测精度

为提高定位精度，探测到故障点时，探测人员的双脚应尽量拉开距离，以减小接地点的面积。在故障点位置可反复确认，确保定位准确。

4. 配合信号发射器使用

当地埋线漏电故障太多或无法对地埋线供电时，可配合信号发射器进行探测：

（1）首先将被测线路与高压连线全部断开。

（2）将信号发射器的红色接线柱接在地埋线其中一根或多根线上。

（3）黑色接线柱接地线（无专业地线时，可将铜丝缠绕在螺丝刀上插入地下与大地接触）。

（4）按上述步骤进行探测。

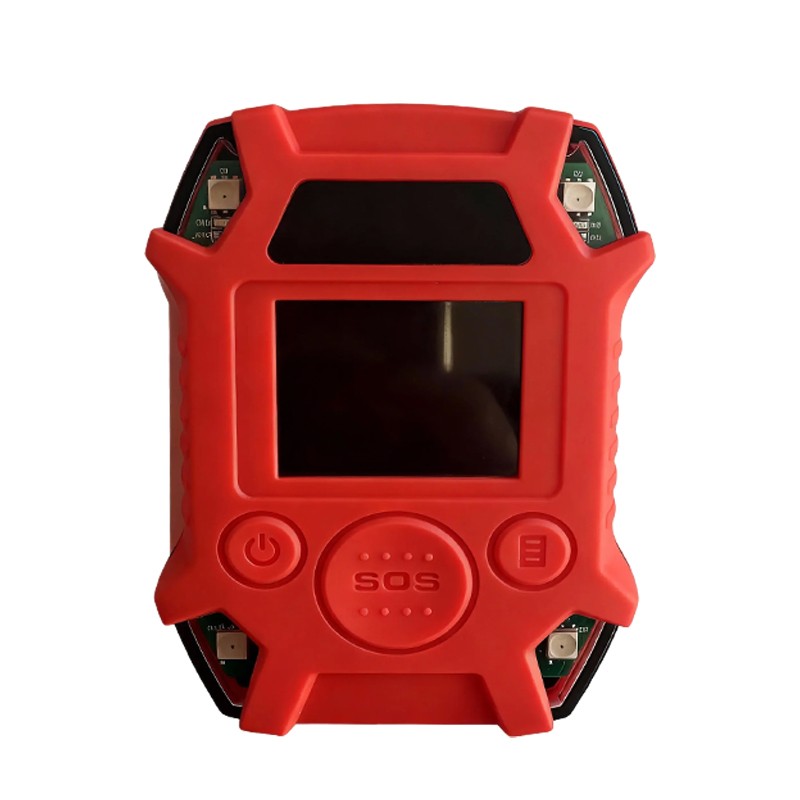

五、手持式电缆漏检仪操作方法

对于手持式电缆漏检仪，操作方式如下：

开关机：长按“电源”键3秒，“嘀”声后屏幕亮起即开机；长按“电源”键2秒屏幕熄灭即关机。

屏幕休眠：开机状态下轻按电源键一下，屏幕熄灭进入休眠状态；或开机5分钟后自动进入休眠，按“开关键”唤醒。

漏电探测：开机状态下默认开启低档探测模式（低灵敏度），轻按“功能”右键切换至高档探测模式（高灵敏度），再次按下可关闭探测功能。靠近电源时，仪器以声音和绿、黄、红三色光进行提醒，颜色越多、声音越急促表示距离越近。

手动报警：轻按“SOS”键进入强报警状态，再次按下解除报警。

自动报警：仪器静止30秒后进入预报警状态，若持续无移动则进入强报警状态。

六、检测后的操作

检测完成后，应按以下步骤操作：

关闭仪器电源，拔出探头和传感器。

整理和保存检测数据，包括电流和电压读数、检测时间等。

撰写检测报告，对检测结果进行分析和总结。

对发现的漏电故障点及时进行标记，安排后续修复工作。

七、维护与保养

正确的维护保养能有效延长仪器使用寿命，保证检测精度：

清洁维护：每次使用结束后，用干燥软布擦拭设备外壳，清除表面泥沙、油污；用毛刷清理散热孔和接口缝隙的粉尘。对于传感器探头，使用专用清洁布蘸取无水乙醇轻轻擦拭，去除附着的腐蚀性物质，严禁使用硬物刮擦。

保持干燥：仪器内部包含精密电子元器件，长期处于潮湿环境下易受腐蚀，影响使用寿命和精度。

电池保养：长期不使用时，每月对所有蓄电池组充电一次。电池电压偏低时及时更换或充电。

存放环境：将仪器存放于干燥、阴凉的环境中，避免高温潮湿、有结露的场所及阳光直射。避免在-10℃以下低温环境长期使用。

定期检查：定期检查仪器的电源、连接线、连接器等关键部件，确保无损坏和腐蚀。检查电缆类型识别系统等硬件和软件。

不使用时关闭电源：仪器不工作时，应关闭所有电源。

八、常见故障及处理方法

故障现象	可能原因	处理方法
无法开机	未连接地线、保险丝烧断、电源开关损坏	插好地线后开机；查清原因后更换保险丝；更换电源开关
无高压输出	高压探棒未连接好或开关损坏	检查并插好高压探棒；更换高压探棒开关
无法读取数据	连接器松动或损坏；数据采集系统故障	重新连接电缆，确保连接器紧固；检查数据采集系统
探测精度下降	电量不足；探头污染或损坏	及时充电；清洁或更换探头
信号干扰严重	附近有强电磁干扰源	停掉干扰电源；将变压器接地线移出

九、注意事项

探测过程中注意安全，不要用仪器触碰任何带电部分，注意地面上的破损电缆接头，以免触及人身安全。

在地空电场干扰较强的地区探测时，建议停掉干扰电源。

探测时变压器的零线一定要接地。

操作人员必须具备专业知识和技能，严格按照使用说明操作。

仪器出现故障时，不建议自行拆解维修，应联系专业技术人员处理。
