消防救援余震监测仪使用指南

一、引言

消防救援余震监测仪（又称余震位移监测仪、余震检测仪）是一种专门用于对地震后的余震活动进行实时、精确监测的仪器设备。该设备集位移监测和震动监测于一身，通过内置的高精度传感器捕捉微小震动信号，实时分析余震的强度、频率及持续时间。

余震监测仪主要用于保护应急救援作业中救援人员的安全，是应用于多种紧急情况下的高精度无线数字报警器。它可适用于监测倾斜建筑物、玻璃、建筑大梁、混凝土墙体、金属罐体等多种结构物。该设备能够对不稳定废墟结构进行24小时不间断的毫米级微变监测，一旦捕捉到可能导致二次坍塌的位移变化，便会立即发出警报，为救援人员争取宝贵的避险时间。

本指南旨在为消防救援人员提供余震监测仪从操作前准备到日常维护的全流程标准指引。

二、设备组成

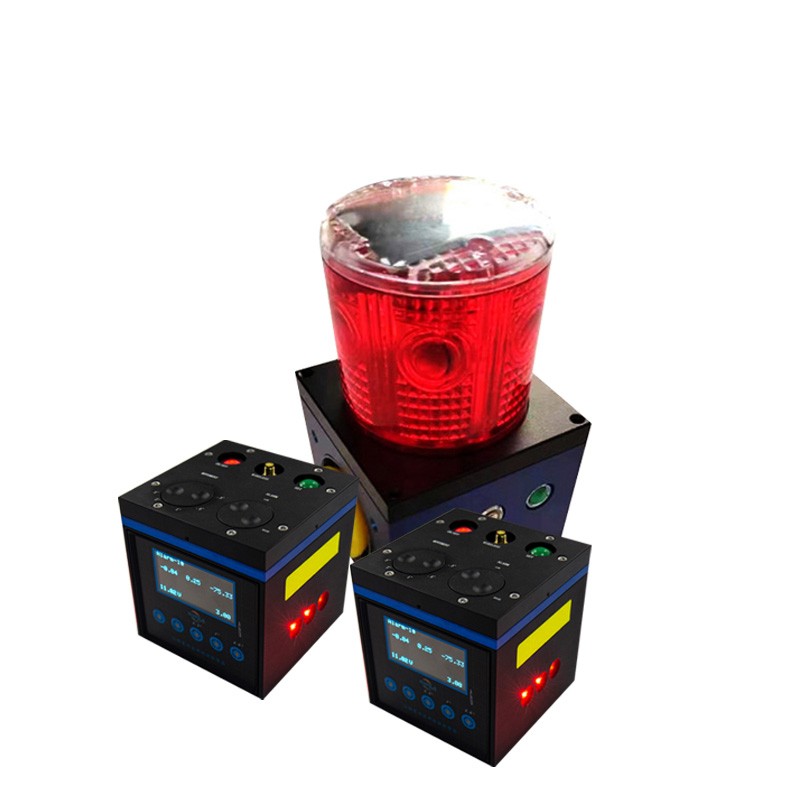

一套完整的消防救援余震监测仪通常由以下部件组成：

组成部分	功能说明
控制终端（主机）	采用全彩液晶显示屏，是信号处理与报警控制的中心，支持按键和触摸操控
余震监测仪（倾角监测器/震动探测器）	通常配备多路（标配4路），用于采集位移与震动信号
声光报警器	用于远距离接收各路监控器的报警信息，实现联动报警
吸附磁铁/固定附件	用于现场快速部署安装
遥控器	用于远程操作控制
天线	用于无线信号传输
防水防震携行箱	用于设备运输与存放

主机屏幕可显示位移、震动实时数值、电压状态、报警值、各监测仪电量及各监测仪与控制主机的连接状态等内容。部分高端型号还支持拍照、录像以及存储功能，可显示被监测物体，视频画面可放大、缩小。

三、工作原理

余震位移监测仪基于地震波传播原理，通过高灵敏度传感器（如加速度计、位移传感器）捕捉地震波信号（P波、S波及表面波），并将其转化为电信号。内置的数据处理系统对信号进行实时分析，识别余震特征（如强度、位置、频率），并通过无线传输模块将数据发送至远程指挥中心或用户终端。

设备采用高精度传感器作为地震数据采集端，通过模数转换芯片将模拟信号转换为数字信号，并利用单片机进行数据处理。部分型号采用激光和倾角探测相结合的高精度监测技术，能够精准检测到由地震、爆炸等产生的建筑结构的任何细微移动和偏移。

通过三维立体监测，设备可对X、Y、Z三轴方向的位移和震动数据进行全方位监测。当监测到异常位移或震动时，设备内置的声光报警功能能够迅速启动报警，以直观且强烈的方式提醒救援人员及时撤离危险区域。

四、技术参数

不同型号的余震监测仪在技术参数上略有差异，以下为常见产品的通用技术指标范围：

参数项目	常见指标范围
显示屏尺寸	主机屏幕对角线6.5cm～8.5cm
测量范围	三维立体（360°），监测X、Y、Z三轴
倾角测量精度	≤0.1°
倾角分辨率	0.01°
震动探测范围	0.5Hz～100Hz
报警阈值调节范围	0.1°～60°连续可调
报警声响强度	≥102dB～122dB
无线通讯距离	≥600米（空旷无干扰地带）
单台监测仪最大监测距离	≥100米（空旷无干扰地带）
监测仪电池工作时间	≥12小时
报警器待机时间	≥65小时
工作温度	-20℃～60℃

五、操作前准备

5.1 设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足

检查各配件是否完好、连接是否到位

确认天线等无线通信部件安装正确

检查携行箱及设备外观是否有物理损坏

开机观察设备是否完成自检程序

5.2 环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（倾斜建筑物、大梁、墙体、金属罐体等）

评估现场环境条件（温度、湿度、粉尘等），设备工作温度一般为-20℃至60℃

确认无线通信环境，确保监测点与控制终端之间无遮挡物影响信号传输

识别潜在风险点，选择安全的观测位置

六、操作步骤

步骤一：设备部署

将余震监测仪携带至监测现场，从防水防震携行箱中取出设备。根据救援现场的情况，选择合适的位置部署余震监测仪。

余震监测仪的磁铁吸盘可以在金属表面上快速方便安装。对于非金属表面，可使用配套的其他固定附件进行安装。安装时需确保设备与被监测结构物表面紧密接触、固定牢靠。

步骤二：设备开机

打开设备的电源开关，启动监测功能。设备将开始实时监测结构物的位移和震动情况。开机后注意观察设备是否完成自检，并留意电量状态指示。

步骤三：报警阈值设置

根据监测需求设定报警值。报警阈值可根据需要调节，支持固定报警值和任意设定报警值两种方式。可通过快捷键设置多档固定报警阈值，也可步进设置，在允许范围内连续可调。常见的固定报警阈值档位包括0.5°、1.0°、2.6°、5.0°、8.0°、10.0°、20.0°等。

设定完成后，当被监测物体发生超过设定值的位移或震动时，设备将自动触发报警。

步骤四：开始监测

启动测量后，通过主机显示屏观察实时监测数据。设备可实时监测X、Y、Z三轴位移及震动数据。

管理人员可以通过无线远程操作功能，在安全距离外监控现场情况。救援人员也可通过手机或电脑实时查看监测数据。部分型号支持通过智能管理云平台查看设备的接入状态、实时探测信息、设备工作状态、电量信息等。

当设备发出报警时，应立即采取行动并疏散危险区域的人员。

步骤五：数据记录与分析

救援结束后，可以收集并分析设备记录的数据，为后续的救援行动和安全评估提供科学依据。部分型号支持对设备历史数据进行查阅。

部分高端型号还具备拍照、录像以及存储功能，可显示被监测物体，视频画面可放大、缩小。可通过主机回放存储的视频和照片，回放视频时可快进或快退。

七、注意事项

安全第一：设备报警是紧急撤离信号，一旦触发应立即组织人员撤离危险区域，切勿迟疑。

安装牢固：确保监测仪与被监测结构物表面紧密接触、固定牢靠，防止因安装松动导致误报或漏报。

信号畅通：设备之间采用无线传输方式，部署时需确保监测点与主机之间无遮挡物影响信号传输。

电量管理：使用前确保电量充足，使用过程中注意观察电量状态指示，低电量时应及时更换或充电。

环境适应性：注意设备的工作温度范围（-20℃至60℃），避免在超出工作温度范围的极端环境下使用。

报警确认：报警触发后，应通过主机显示屏确认报警来源和具体数值，判断是真实危险还是误报。

定期校准：为确保数据准确可靠，应定期对设备进行功能验证和精度校准。

规范操作：严格按照标准化操作流程使用设备，不得擅自拆卸或改装。

八、维护保养

8.1 外观与物理结构检查

每次任务结束或定期保养时，首先应对设备进行全面的物理检查。重点查看主机外壳、防护罩是否存在裂纹或破损。检查各类连接线缆、天线接口是否有磨损、折断或氧化现象。若采用磁吸底座，需确认磁力是否衰减，固定卡扣及机械结构是否松动、变形。

8.2 核心传感器与镜头清洁

传感器和光学镜头是设备的“眼睛”，其洁净度直接影响监测精度。对于激光位移监测仪，需使用专业的镜头纸或无尘软布轻轻擦拭激光发射器与接收器表面，严禁使用含有腐蚀性的化学溶剂。对于倾角/位移传感器，需清理表面的灰尘与泥污，防止异物卡滞影响三维立体的灵敏度。

日常使用后，应使用柔软的干布或防静电毛刷轻轻擦拭设备外壳及传感器表面，清除灰尘与污渍。若设备在雨雪或泥泞环境作业，清洁后应放置在通风处自然阴干，切忌暴晒或使用高温烘烤。

严禁带电开展任何清洁作业，必须完全断电、拔除所有外接线路与配件后方可进行清洁。

8.3 供电系统与电池维护

定期检查电池触点是否氧化，充放电接口是否接触良好。长期闲置的设备，应遵循“浅充浅放”原则，每隔1至2个月进行一次充放电循环，防止电池因过度自放电而损坏。需关注设备在低电量状态下的自动报警功能是否正常，确保在实战中不会因电量骤降导致监测中断。

8.4 功能校准与系统测试

需定期对设备进行功能验证。通过标准量块或已知角度的水平仪，对激光测距精度和倾角分辨率进行比对校准。测试声光报警系统，确认在达到设定阈值时，主机与分机能否同步触发高分贝警报与频闪灯光。检查无线传输模块，在空旷地带测试主机与监测探头之间的通讯距离及双向传输的稳定性，排查信号盲区。

8.5 数据存储与软件维护

定期导出并备份设备内存中的历史监测数据、视频及照片，防止因存储介质老化导致关键证据丢失。保持主机系统固件为最新版本，以修复已知漏洞并优化算法。若设备支持云平台接入，需定期登录后台检查设备在线状态、历史数据曲线及报警日志。

8.6 规范化存放

不使用时，应将设备归位至专用的防震仪器箱内，并放入足量的干燥剂。存放环境应保持通风、干燥，避免极端高温或严寒，远离强磁场、强震动源及易燃易爆物品。

九、结语

消防救援余震监测仪是守护救援现场安全的“智能哨兵”。正确掌握设备的使用方法、严格遵守操作规程、认真落实维护保养制度，是确保设备在关键时刻发挥应有作用的重要保障。通过科学规范的设备管理，不仅能有效延长设备的使用寿命，更能确保在每一次生死攸关的救援行动中，设备都能成为救援人员值得信赖的“安全卫士”。
