远距离激光位移监测仪使用指南

一、概述

远距离激光位移监测仪是一种高精度、非接触式的位移与距离测量设备。其工作原理基于激光三角测量法或飞行时间（TimeofFlight,ToF）技术——通过发射激光束到被测物体表面，接收反射回来的光信号，根据激光束的传播时间、角度或相位等参数计算出距离值。

该设备可对被监测物体的微小位移进行非接触、高精度监测，具有实时性高、便携性好和操作简单等特点。位移测量精度可达毫米级甚至更高。设备能在远距离上对不稳定结构或建筑物进行连续监测，一旦物体发生位移，便会触发声光报警。其非接触式测量特性避免了对敏感表面的损伤。

远距离激光位移监测仪广泛应用于建筑、桥梁隧道、危楼监测、地质灾害预警、应急救援等场景。

二、设备组成

一套标准的远距离激光位移监测仪通常由以下部件组成：

主机：信号处理与控制核心，通常配备显示屏用于显示实时距离、报警阈值、电池电压等信息

激光发射与接收系统：发射激光束并接收反射信号

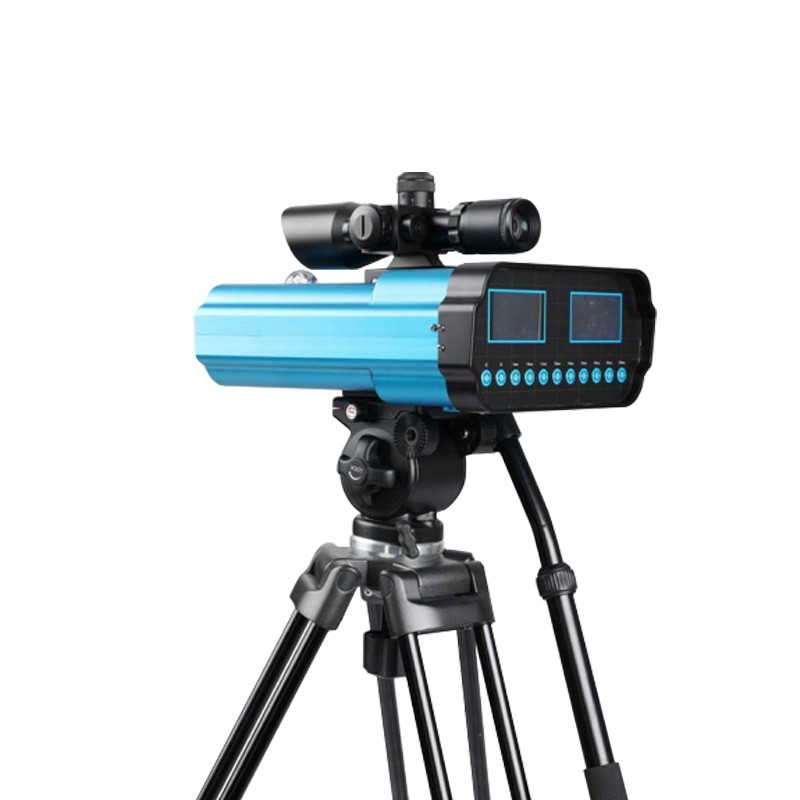

三脚支架（含云台）：用于固定设备，确保测量稳定性，可任意调整角度

手持无线接收器（部分型号）：用于远程设置报警值、接收报警信号

电池及充电器：供电系统

防护安全箱：用于设备运输与存放

辅助配件（部分高端型号）：摄像机、望远镜瞄准镜等

三、操作前准备

1.技术参数确认

使用前应确认以下参数是否满足测量需求：

测量范围：如10mm～200mm、100米或更大量程

分辨率与精度：如最小探测值1mm

被测物体材质：金属、塑料、透明体等

表面状态：镜面、粗糙、黑色吸光等

环境条件：温度、粉尘、振动、光照等

高反光或透明表面（如玻璃、镜面）可能影响测量，需调整安装角度或使用专用型号。

2.环境检查

确保使用环境符合设备的工作要求，避免强光直射、灰尘过多或振动较大的地方影响测量精度。

3.设备检查

检查主机电量是否充足

检查各配件是否完好、连接是否到位

清洁镜头表面，确保光路无遮挡

四、安装与固定

1.支架安装

将主机与三脚支架连接，选择牢固的地面将支架固定好。将传感器稳固安装在所需的测量位置，确保安装牢固，避免后续测量过程中出现晃动影响精度。

2.安装要点

垂直安装：一般情况下垂直于检测物安装，尽量将检测面位于传感器的检测中心位置附近

光斑对准：使激光光斑清晰落在被测区域中心，避免边缘效应（被测面应大于光斑直径）

稳固固定：使用配套支架固定，避免振动干扰。传感器应安装在振动最小的刚性支架上

光路垂直：测量光路应尽可能垂直于被测表面，以确保光斑最小、信号最强。角度偏差超过5度，误差会显著增加

避免干扰：避开设备运动轨迹和强电磁干扰源

3.接线连接

电源线连接遵循对应的接线规范（例如“棕正蓝负”原则）。根据设备类型连接通讯线（如RS485通讯时连接相应的T/R+和T/R-端子）。按正确接线方式连接电源、信号线和屏蔽地。

五、开机与状态检查

按下电源开关，仪器开机。接通电源后，观察传感器指示灯状态判断设备是否正常：

LASER灯亮：激光正常发射，光学系统工作正常

OUT灯亮：测量值处于设定范围区间内

ZERO灯亮：传感器已完成归零设置

六、参数设置与校准

1.基本参数设置

通过设备控制面板或配套软件设置必要参数：

设置测量模式（位移、厚度、振动等）

选择输出单位（mm、μm）

配置采样频率

启用滤波（平均值、中值滤波）以抑制噪声

2.零点校准（关键步骤）

在已知参考位置（如标准高度块）放置被测物，执行“归零”或“偏移校准”操作。校准过程中按设备操作规范进行，确保传感器与数据采集系统的匹配度和稳定性。部分高端型号支持多点线性校准。

3.验证测量结果

可用游标卡尺或千分尺比对静态测量值，观察动态响应是否符合预期。

七、设置报警阈值

根据监测需求设定报警值。报警设置方式通常包括：

通过主机面板按键直接设置：按下按键后进入倒计时，倒计时结束前仪器采集当前距离值作为基准值

通过手持无线接收机远程设定：打开接收机，按下“重置按键”即可设定报警值

任意值设定：通过“加”或“减”按键调整报警值，分辨率通常为1mm

报警值可在一定范围内任意设定（如1mm至2000mm）。设定完成后，当被检测物体发生超过设定值的位移时，主机发出报警信息。

八、开始监测

启动测量后，观察显示屏上的读数或软件界面中的数据变化。设备可实时监测被测物体的位移变化，一旦位移超限即发出声光报警信号。

数据采集与记录

本地显示：通过传感器自带显示屏读取实时位移

连接上位系统：接入PLC、工控机、数据采集卡或边缘计算网关，使用厂商提供的SDK或标准协议（如ModbusTCP）读取数据

长期监测：设置报警阈值，定期检查光路是否被灰尘/油污遮挡，记录环境温湿度以评估对测量的影响

九、安全注意事项

远距离激光位移监测仪通常采用无害激光技术，激光安全等级一般为2级。使用时需注意：

避免直视激光束：请勿在暗环境下连续观察激光束

禁止使用光学设备观察：不要使用望远镜等光学设备直接观察激光束

仪器存放：应放在干燥的地方，并做好防尘工作

电源管理：开机前应确保仪器电源的可靠连接，请不要连续开关电源，以免损坏元器件或加速电子元器件的老化

防水防潮：切勿将仪器浸入水中。若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干

十、维护与保养

1.日常维护

清洁：定期清理镜头和外壳上的灰尘，使用干净柔软的布轻轻擦拭，避免刮伤光学部件。吹掉镜面上的灰尘，请勿用手指接触镜片

镜片清洁：若有必要可用纯酒精或水沾湿软质布料擦拭

连接检查：定期检查传感器及附件是否正常，如有异常应及时更换或维修

量程检查：定期检查激光测距的距离范围是否超出限制

2.校准周期

精度漂移需按年度校准，精密场景每6个月校准一次。

3.电池保养

内置锂电池需定期充电，长时间不使用时建议定期充放电以保持电池活性。部分型号电池工作时间可达6-12小时。

十一、常见故障与排查

1.测量数据偏差大

可能原因：安装位置存在光路遮挡，确保测量点无障碍物

环境光干扰：环境光过强会干扰信号，需加装遮光罩或调整传感器角度，避免白炽灯直射

2.读数跳动剧烈或数据不稳定

可能原因：环境干扰或表面状态变化

处理方案：调整采样频率，在设置中增加“平均化次数”或延长积分时间

检查供电：检查供电电压是否正常，电源容量是否充足

3.无法检测到物体

黑色粗糙表面：反射光较弱，达不到检测要求

处理方案：将被检物或传感器角度倾斜后再试

4.测量值与实际距离不一致

可能原因：意外归零操作

处理方案：在基准位置重新执行归零操作

十二、应用场景

远距离激光位移监测仪广泛应用于以下领域：

结构健康监测：桥梁主梁挠度、桥墩沉降、坝体倾斜监测；高层建筑风振、地基沉降追踪

地质灾害预警：山体滑坡毫米级位移监测，地面沉降长周期监测

应急救援：震后、火灾后建筑物细微移动监测（1mm即报警），保障救援人员安全

隧道工程：隧道围岩位移远程实时监测

工业自动化：生产线上的位移测量与过程控制
