远距离激光位移监测仪校准

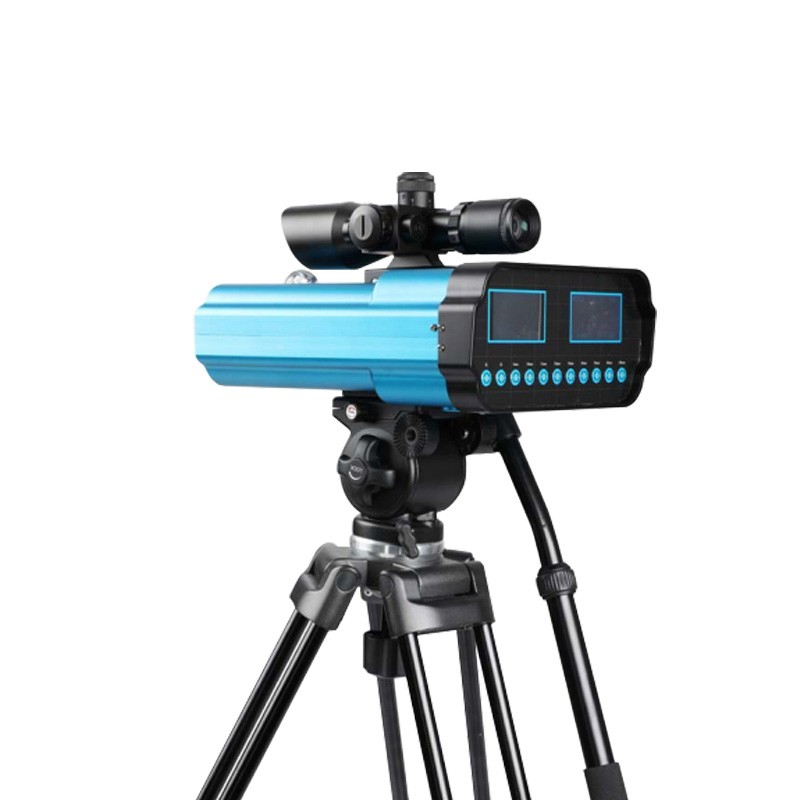

远距离激光位移监测仪是基于激光相位法、脉冲法或飞行时间法原理，实现10m及以上距离位移测量的设备，主要用于大坝、桥梁、边坡等岩土工程形变监测，大型风电塔筒、工程机械结构件等大尺寸工业构件的位置检测，以及轨道交通、矿山开采等领域的动态位移监测。因光学器件老化、环境应力作用、电路参数漂移等因素，仪器测量误差会随时间推移超出允许范围，定期开展校准是保障量值溯源性与测量结果有效性的必要工作。校准工作依据JJF1994-2022《激光位移传感器校准规范》及相关行业标准执行。

一、校准条件

（一）环境条件

校准环境温度控制在15℃~25℃，相对湿度≤60%RH，大气压强86kPa~106kPa。校准区域内无强电磁干扰、无直射强光、无明显湍流扰动，地面振动加速度≤0.005m/s²。若被校仪器激光等级为3R类及以上，操作人员需佩戴对应波长的激光防护眼镜，避免激光直射人眼。

（二）标准装置

主标准器选用激光干涉仪，其测量扩展不确定度应不大于被校仪器最大允许误差的1/3，配套标准高精度位移台、平面反射靶标、温湿度气压复合传感器。所有标准器均应在检定/校准有效期内，具备法定计量技术机构出具的合格证书。

二、校准前准备

（一）外观与功能检查

检查仪器外壳无破损、变形，铭牌标识清晰完整，电源、通信接口无锈蚀损坏。通电后检查按键、显示模块工作正常，自检流程无报错，通信接口可稳定传输测量数据。

（二）安装调整

将被校仪器固定于刚性光学支架上，调整光路使出射激光垂直入射至平面反射靶标中心，确保返回信号强度处于仪器说明书规定的推荐工作区间内。对于二维、三维远距离激光位移监测仪，各测量轴需分别完成光路调整。

三、校准项目与操作方法

（一）零点漂移校准

仪器预热30min后，记录初始零点示值，每隔5min记录一次测量值，连续观测30min。取期间最大示值偏差作为零点漂移结果，该值应不超过仪器最大允许误差的1/3。

（二）示值误差校准

选取满量程10%、30%、50%、70%、90%共5个校准点。每个点先从零点正向移动至目标位置，待示值稳定后同步记录被校仪器测量值与标准器示值，再反向移动回零点。每个校准点重复测量3次，取算术平均值作为该点的测量结果。示值误差为被校仪器测量平均值与标准器示值的差值。

（三）回程误差校准

提取同一校准点正向趋近时的测量平均值与反向趋近时的测量平均值，二者差值的绝对值即为该点回程误差。取所有校准点回程误差的最大值为最终结果，该值应不超过仪器最大允许误差的1/2。

（四）重复性校准

在50%满量程校准点，在相同测量条件下连续重复测量10次，按贝塞尔公式计算测量列的标准偏差，作为重复性指标。该值应不超过仪器最大允许误差的1/3。

（五）环境参数补偿校准

仅针对带温湿度、气压补偿功能的仪器。在标准环境参数基础上，分别调整温度、湿度、气压至仪器工作范围的上限与下限，记录各工况下的示值偏差，验证补偿算法有效性。补偿后示值偏差应符合仪器标称要求。

四、数据处理与结果判定

所有原始测量数据需完整记录，按上述公式计算各校准项目的结果。将各项目实测值与仪器出厂标称的最大允许误差进行对比，全部符合要求的判定为校准合格，否则判定为不合格。

校准完成后需出具校准证书，明确给出各校准点的示值误差、零点漂移、回程误差、重复性等参数，同时评定并标注校准结果的扩展不确定度，包含因子k=2。

五、校准周期

常规使用场景下校准周期建议为12个月。若仪器用于高精度监测场景、工作环境恶劣或频繁移动使用，校准周期可缩短至6个月。仪器维修、更换核心光学部件后，需重新开展校准方可投入使用。
