红外生命探测仪使用指南

一、概述

红外生命探测仪是一种利用人体与周围环境红外辐射特性差异进行生命搜寻的救援设备。该仪器主要应用于地震、建筑坍塌等灾害现场，以及消防、市政、矿山救护等领域。在地震、泥石流、火灾等自然灾害发生后，现场环境复杂危险，救援人员难以及时确定幸存者位置，红外生命探测仪可穿透烟雾、灰尘、黑暗等障碍，帮助救援人员快速定位被困人员。

红外生命探测仪能经受救援现场的恶劣条件，可在震后的浓烟、大火和黑暗的环境中搜寻生命。它利用人体与周围环境的红外辐射差异，以成像方式将搜索目标与背景区分开来。在灾害现场搜救工作中，红外生命探测仪可帮助救援人员大幅降低救援工作的盲目性和工作量，提高救援效率。

二、工作原理

任何物体只要温度在绝对零度以上都会产生红外辐射，人体也是天然的红外辐射源。人体的红外辐射特性与周围环境的红外辐射特性不同，红外生命探测仪正是利用这种差异，以成像的方式把要搜索的目标与背景分开。

人体红外辐射能量较集中的中心波长为9.4μm，人体皮肤的红外辐射范围为3～50μm，其中8～14μm占全部人体辐射能量的46%。红外生命探测仪通常将接收波段设计在7～14微米范围，以最有效地捕捉人体热辐射信号。

其具体工作原理是：人体的热辐射能量通过光学系统聚焦于红外传感器，转换成电信号，经电子电路处理后在监视器上显示为红外热像图，从而帮助救援人员确定被困者的位置。

现代红外生命探测仪通常采用非制冷焦平面微热量型探测器，工作波长范围覆盖8～14μm。

红外生命探测仪在黑暗、浓烟及明火环境下均可工作，但红外辐射易被吸收，若被困者被掩埋过深或掩埋物吸收能力强，则探测效果会受到影响。

三、常见类型与结构组成

1.常见类型

红外生命探测仪的种类较多，分辨率差别也较大。常用的红外生命探测仪主要分为以下类型：

手持式红外生命探测仪：操作人员手持设备进行搜索探测，适用于开阔空间和一般救援场景。

头盔式红外生命探测仪：佩戴于头盔上，解放双手，便于救援人员在行进过程中持续观测。

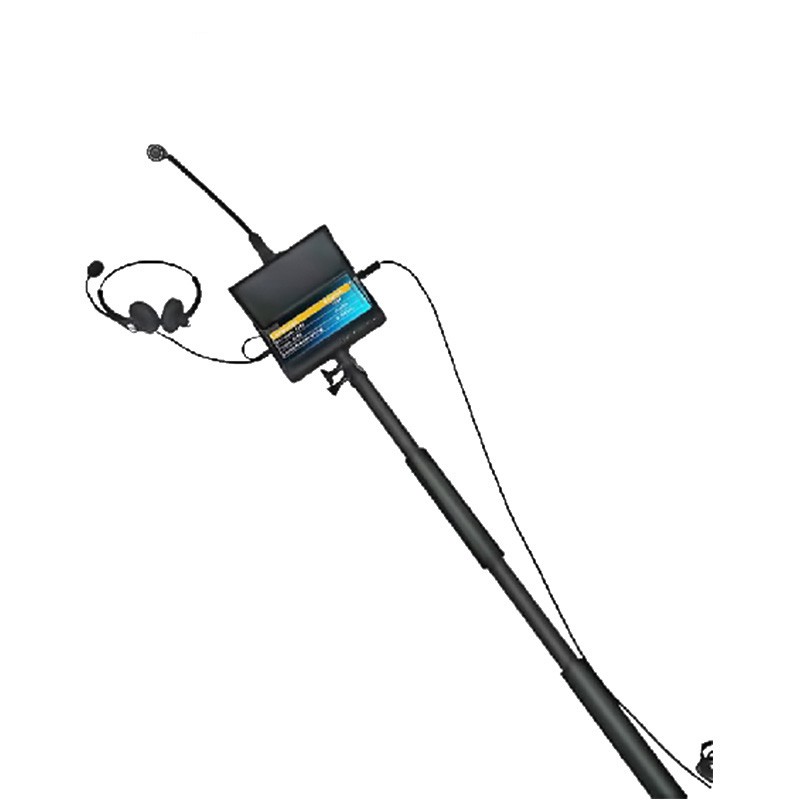

音视频红外生命探测仪：集成了红外热成像与音视频探测功能，配备柔性蛇管可伸入狭小空间，探头集成音频传感器和高清摄像头，可实时获取视频和音频信息。

2.结构组成

一套完整的红外生命探测仪通常包括以下部分：

主机：包含电子电路、处理器、显示屏（通常为高清液晶屏）和控制系统

红外探测器（传感器）：核心部件，用于接收红外辐射信号并将其转换为电信号

光学系统：将红外辐射聚焦于传感器上

电源系统：通常为内置锂电池，为设备提供工作电源

显示屏：用于显示红外热像图

柔性蛇管（部分型号）：可伸入细小缝隙，具有一定的弯曲操作性，可最大限度触及被困人员位置

音频组件（部分型号）：高灵敏音频探测器，可监听被困人员发出的求救信号

四、安装与准备

1.开箱检查

打开设备箱，核对主机、探测器/探头、电池、充电器、数据线、耳机（部分型号）、配件及附件等是否齐全。检查各部件外观有无损伤，显示屏有无裂痕。

2.设备组装

对于音视频红外生命探测仪，开箱后将主机与蛇管取出，蛇管与主机通过专用接口（如航空接头）连接即可。确认连接牢固，避免在使用过程中松脱。

对于手持式或头盔式红外热成像仪，确认各部件安装到位，无需额外组装。

3.充电与电量检查

使用前应对电池进行充电。充电时使用配套的充电器和充电线。检查电池电量是否充足，避免因电量不足导致设备中途关机。右下角出现电量减弱标志时，请及时充电。

4.使用前检查

检查镜头是否清洁，有无污渍或划痕。确认各按键功能正常，显示屏无异常。设备较长时间停止使用时，应将电池从仪器中取出，以免电池泄漏。

五、操作使用方法

1.开机

长按开关键约2秒，设备开机。待设备完成自检后方可进行使用。根据屏幕提示，按照个人偏好进行初始设置。

2.观测与搜索

扫描方式：将设备对准探测区域，由左向右、由上而下进行扫描。从多个角度对目标区域进行全面检查。

图像解读：红外热像仪将不同温度的物体发出的不可见红外线转变成可视图像。物体温度高则图像相对较为明亮，温度低则较暗。人体温度通常高于周围环境，在热像图上呈现为明亮的人形轮廓。

音频监听（音视频型号）：开机后戴上耳机可实时监听音频信息，通过屏幕实时观察视频画面。音频探测器可感应到视距之外的信息，如人员呼救。

录像与拍照（音视频型号）：按录像键开始录像，屏幕左上角出现标志表示正在录像，再次按录像键结束录像。按拍照键可拍摄当前画面。

3.视频/照片查看与回放

按功能键进入媒体文件夹，屏幕显示视频文件夹和图片文件夹。通过方向键选择文件，按确认键进入查看。查看结束后按功能键可返回上一级。长按功能键可删除文件。

4.系统设置

初始界面下长按功能键进入系统菜单，通过方向键选择并按确认键进行数据更改。可设置时间、日期等参数。

5.关机

长按开关键约2秒，设备关机。使用完毕后及时关闭设备电源以节省电量。

六、维护保养

红外生命探测仪内部构造精密，核心性能依赖于光学镜头和传感器的清晰度与灵敏度。为确保探测精度和设备寿命，必须建立规范的维护保养制度。

1.镜头清洁

镜头是红外生命探测仪最关键的部件之一，需特别保护。

使用干净的清洁布沾取少量无腐蚀性的溶剂（如肥皂液）来清洗镜头。镜头必须使用专用镜头纸进行擦拭。避免使用粗糙的布料擦拭，以防划伤镜头表面。操作中严禁将设备与其他硬物碰撞。

2.机身清洁

使用干净的细软抹布擦拭机身。避免使用强酸或强碱性洗涤剂。清洁后，将设备放置在干燥、通风的地方，避免阴冷潮湿的环境。每次使用后，可用压缩空气清除设备内外的大颗粒灰尘。

3.定期校准

红外探测仪的准确性会受到温度变化和其他环境因素的影响，因此需要定期校准。校准可以确保设备的测量精度和成像质量。常规使用环境下，校准周期通常为12个月；若设备频繁用于高粉尘、高湿度、强振动场景，或经历跌落、撞击等意外情况，应缩短校准周期。长期停用（超过3个月）后再次启用前，建议进行校准。校准操作应按照设备规定的程序执行。

4.电池与电源管理

确保电池电量充足，避免电池过度放电或长时间闲置。定期充放电以维持电池性能。检查电源连接是否牢固，避免电源线松动或破损。确保充电电压与设备要求一致。

5.存放保管

将设备存放在干燥、通风、无腐蚀性气体的环境中。避免设备长时间暴露在高温、低温或湿度过大的环境中。避免潮湿、高温环境存放，以免影响设备性能。

在运输过程中，确保设备固定稳妥，避免碰撞和振动。避免设备受到挤压或重压，以防损坏内部元件。

七、常见故障及排除

1.无法开机

可能原因：电池电量不足、电池未安装到位、电池损坏。解决办法：及时充电；检查电池安装是否到位；更换电池。

2.画面模糊或无法成像

可能原因：镜头脏污、镜头有划痕、传感器故障、环境温度过高或过低超出工作范围。解决办法：用专用镜头纸清洁镜头；如镜头损坏需更换；检查设备是否在工作温度范围内。

3.图像亮度异常

可能原因：镜头被遮挡、目标区域温度与背景温差过小、设备未校准。解决办法：检查镜头前方有无遮挡；尝试调整观察角度；进行校准。

4.音频无声音（音视频型号）

可能原因：耳机未正确连接、音量未调节、音频传感器故障。解决办法：检查耳机连接；调节音量旋钮；检查音频传感器。

5.录像或拍照失败

可能原因：存储空间已满、存储卡故障。解决办法：清理存储空间；检查或更换存储卡。

6.电池续航明显缩短

可能原因：电池老化、未按规范充放电。解决办法：更换电池；规范充放电操作。

八、注意事项

禁止对准高温物体：不能将镜头完全对准高温物体或火焰，应使图像中包含部分低温物体作为参照。

镜头保护：镜头是精密光学部件，必须用专用镜头纸擦拭，严禁用手或其他粗糙物品触摸镜头表面。

禁止擅自拆卸：红外生命探测仪是精密仪器，非专业技术人员和维修人员不得擅自拆卸。

防碰撞：操作中严禁将设备与其他物品碰撞，避免跌落。

电池管理：设备较长时间停止使用时，应将电池从仪器中取出，以免电池泄漏。

辨别假象：玻璃能吸收和反射红外线，热成像仪无法透过玻璃观测，所探测到的图像可能是被玻璃反射而形成的，容易造成错觉。

环境限制：红外辐射易被吸收，被困者被掩埋过深或掩埋物吸收能力强时，探测效果会受限。

专业培训：操作人员需经专业培训，熟悉操作方法与图像解读。

通过规范的安装准备、正确的操作使用和定期的维护保养，红外生命探测仪可在各种复杂救援环境中长期稳定运行，为地震、建筑坍塌、火灾等灾害现场的人员搜救工作提供有力的技术支撑，最大限度地保障人民生命安全。
