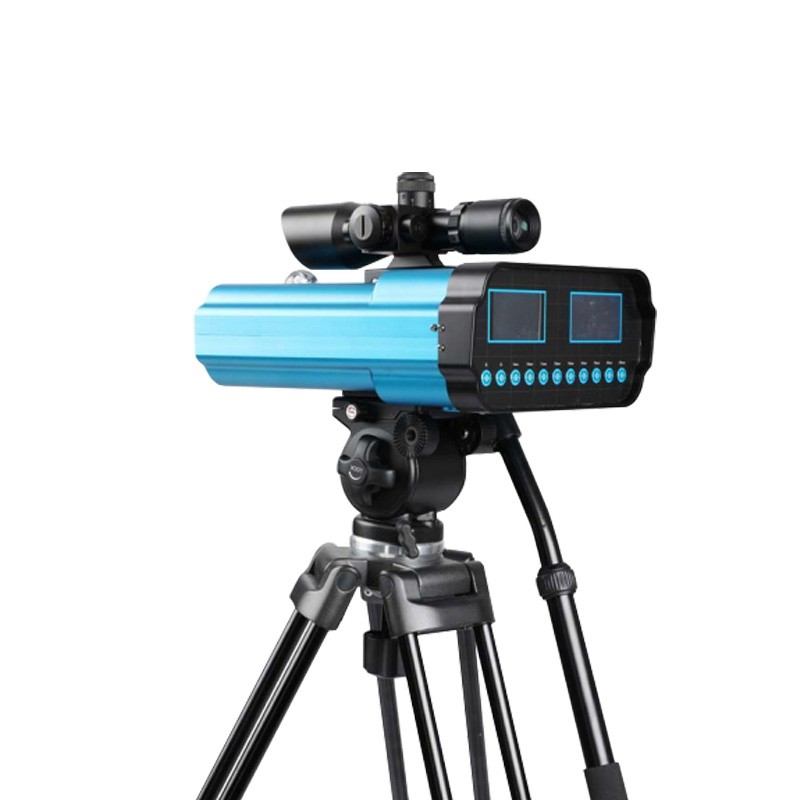

位移测量仪使用指南

一、设备概述

位移测量仪是一种用于精确测量物体位置变化量的专业设备，能够实时监测被监测对象在空间位置上发生的微小位移变化。该设备广泛应用于地质灾害预警（如滑坡、崩塌）、工程结构安全监测（如基坑、大坝、桥梁、隧道、建筑基础）、矿山边坡稳定性评估以及城市基础设施建设等领域。

根据不同的监测原理和应用场景，位移测量仪可分为多种类型，常见类型包括：

激光位移测量仪：基于三角测量法或飞行时间技术，通过发射激光束到被测物体表面并接收反射光信号，实现非接触式高精度测量。

拉绳式位移传感器：通过柔性钢绳的收放将直线位移转换为电信号，属于接触式测量装置。

GNSS位移监测仪：利用北斗、GPS等全球导航卫星系统进行高精度定位，可实现毫米级位移监测。

振弦式位移计、电涡流位移传感器、超声波位移传感器等其他类型。

二、系统组成

一套完整的位移测量系统通常由以下部分组成：

组成部分	功能说明
传感器/探头	感知位移变化并将其转换为电信号
数据采集终端/主机	接收传感器信号并进行数字化处理，通常配备显示屏用于实时显示数据
安装支架/固定装置	用于将传感器稳固安装在测量位置，确保测量稳定性
数据传输模块	通过4G/5G、LoRa、NB-IoT、RS485、电台等方式将数据实时传输至数据中心
供电系统	包括电池、太阳能板+蓄电池或市电适配器
数据中心与软件平台	包括数据接收服务器、数据库和监测预警软件
防护与避雷系统	包括防护箱、避雷针、接地极、浪涌保护器等

三、操作前准备

1. 个人防护

操作人员进入现场前，应根据作业环境穿戴相应的个人防护装备，包括安全帽、防护手套、安全鞋等。涉及高处作业时，应佩戴安全带。

2. 设备检查

操作前应完成以下检查工作：

完整性检查：查看传感器、探头、线缆、支架等部件有无损坏、裂纹，连接是否牢固。

电量检查：确认电池电量充足或供电系统正常工作。

接线检查：检查信号电缆及电源线是否有磨损、压伤或老化迹象。

功能测试：开启设备，检查传感器信号输出、数据采集、通信传输等功能是否正常。

3. 设备组装

位移测量仪的典型组装步骤如下：

根据测量方案选择合适的传感器类型和安装支架。

将传感器通过安装孔或支架固定在预定测量位置。

连接传感器与数据采集终端之间的信号线缆。

连接电源线，确保供电正常。

如配备数据传输模块，连接通信线缆并配置通信参数。

连接数据采集终端与监测软件平台，确认数据上传正常。

四、基本操作流程

步骤一：安装定位

选择安装位置：将传感器安装在振动小、无强电磁干扰的稳固基面上。基准点应选择在监测区域以外、地质结构稳定、不会发生位移的基岩或稳固建筑物基础上。

固定传感器：使用配套的支架或螺栓将传感器牢固固定，确保安装牢固，避免后续测量过程中出现晃动影响精度。接触面应平整。

对准测量方向：对于激光位移传感器，一般情况下应垂直于检测物安装，尽量将检测面位于传感器的检测中心位置附近。对于拉绳式位移传感器，应根据被测点的运动轨迹，使拉线头拉出的钢绳尽量与传感器出口端面保持垂直。

步骤二：接线与通电

电源连接：根据传感器规格书上的要求，正确连接电源。请在电源关闭的状态下进行接线。

信号线连接：按照传感器接线图正确连接信号线。特别注意电源线和输出线不可接错。

通电检查：接通电源后观察设备指示灯状态，确认设备正常启动。

步骤三：参数设置与校准

设置测量参数：通过配套软件或面板设置测量模式（位移、厚度、振动等）、选择输出单位、配置采样频率。

零点校准：在已知参考位置（如标准高度块）放置被测物，执行“归零”或“偏移校准”操作。零点校准是消除传感器初始误差的关键步骤。

验证测量结果：使用游标卡尺或千分尺比对静态测量值。

步骤四：数据采集与监测

实时监测：通过传感器自带显示屏或数据采集终端读取实时位移数据。

数据记录：根据需要对测量数据进行记录、存储或上传至数据中心。

报警设置：设置报警阈值（如位移超限、速率异常），当监测数据超出阈值时及时预警。

步骤五：关机与收整

使用完毕后，按顺序关闭设备电源。

将传感器从测量位置取下，妥善收存。

将线缆整理好，避免弯折或受压。

将仪器擦拭干净，放回专用包装箱内。

五、操作注意事项

安装注意事项

避免振动：远离电机、泵等高频振动设备。传感器安装基面任何微小的形变或抖动都会被灵敏地捕捉，引入测量误差。

注意对中：传感器的测量轴线必须与被测物体的运动方向严格平行。轴心线偏差可能导致传感器损坏。

避免过载：确保传感器在额定测量范围内工作，超行程使用可能造成传感器损坏。

远离干扰：位移传感器与外部强磁场、射频信号源、大功率电气设备保持足够距离。

禁止擅自拆卸：安装前不要擅自拆卸、改装传感器。

使用注意事项

供电稳定：供电电压必须稳定，电压波动可能导致显示数据跳动。

接线正确：严格按照传感器上的接线示意图接线。

激光安全：使用激光位移传感器时，避免在暗环境下连续观察激光束，不要使用光学设备直接观察激光束。

环境适应性：确保工作环境符合设备规定的温度、湿度等要求。

避免阳光直射：避免强光直射传感器接收窗口。

使用后注意事项

使用完毕后及时关闭电源。

检查传感器和线缆有无损坏。

及时为电池充电，确保下次使用前电量充足。

长期不使用时，应将设备存放在干燥、阴凉处。

六、维护与保养

清洁：每次使用后，使用干净的软布或棉签轻轻擦拭传感器表面，严禁使用强腐蚀性化学溶剂（如丙酮、强酸强碱）或硬物刮擦。对于激光位移传感器，需定期清理镜头上的灰尘。

定期检查：每月检查传感器固定螺栓是否紧固。定期检查信号电缆及电源线是否有磨损、压伤、老化或被动物啃咬的痕迹。重点检查各接线端子、插头插座是否紧固。

定期校准：位移测量仪在长期承受温度变化、应力作用及环境侵蚀后，可能出现零点偏移或灵敏度下降。建议每年至少进行一次全面校准。校准工作应在无振动、温度稳定的环境中进行。

规范存储：设备应存放在原厂防护箱内，储存环境需严格控温控湿。室内不能含有腐蚀性气体，存放环境必须干燥、通风。

专业维修：未经培训不得擅自拆开仪器处理故障。维修时不得改变元器件的电气参数、规格和型号。严禁在带电情况下拆开或维修仪器。

七、常见故障排除

故障现象	可能原因	处理方法
无信号输出	供电电源不稳定或接线错误	检查供电电压是否在额定范围内，检查接线是否正确
信号不稳定/数字跳动	连接线松动、接触不良或电磁干扰	检查连接线是否牢固，远离干扰源
显示数据有规律跳动	连接线绝缘破损，对地短路	检查连接线绝缘是否破损
测量值与实际不符	传感器未校准或零点偏移	重新进行零点校准
激光无法发射	激光器故障或镜头脏污	清洁镜头，检查激光器状态
数据无法上传	通信模块故障或参数配置错误	检查通信线缆连接，核对通信参数设置

八、安全警告

操作前须经过专业培训，熟练掌握设备操作方法。

严禁在带电情况下拆开或维修仪器。

激光位移传感器属于激光产品，严禁分解或改造产品。

位移测量系统如出现功能故障，请立即停止运行。

拉绳式位移传感器严禁松动传感器上的螺钉或转动固紧环位置。

传感器拉线头的拉出位置应在有效长度范围内工作，避免拉出到极限使钢绳受力过大或受损伤。

防止未经授权使用本设备。
