光学雨量监测站使用指南

一、产品概述

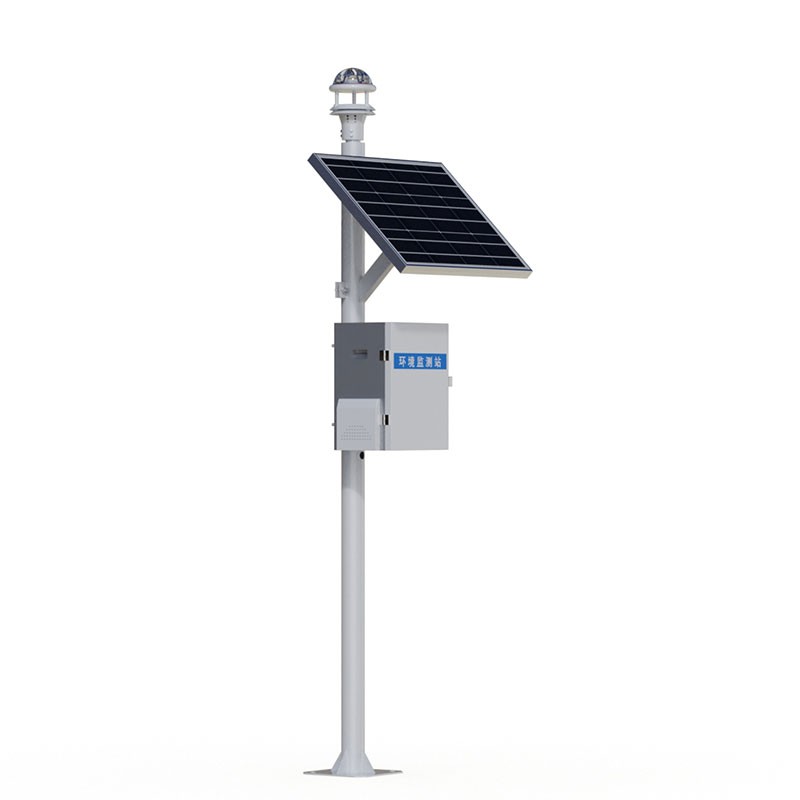

光学雨量监测站是一款基于物联网技术的现代化雨量监测设备，由光学雨量传感器、数据采集器、太阳能供电系统、立杆支架等核心部件组成。设备通过无线远程传输方式将雨量数据发送至监控平台，用户可通过手机或电脑远程查看实时降雨数据、历史记录及降雨曲线。

光学雨量监测站可广泛应用于气象观测、防汛抗旱、农业灌溉、水文水利、环保监测、高速公路、机场和港口等领域。既可为气象台站、水文站、农林部门等提供降水量、降水强度、降水时间等原始数据，也可为防洪调度、水库水情管理提供实时参考数据。

二、工作原理

光学雨量传感器基于红外光学感应原理进行降雨量测量。传感器内部设有红外光发射器和光接收器，发射管发出特定波长的红外光。当传感器表面干燥时，发射光被完全反射回来由接收管接收；当雨滴落在传感器感雨面上时，部分光线被散射和遮挡，反射回来的光线减少。接收器捕捉光信号的变化并转化为电信号，经放大、滤波处理后，通过预设算法换算为降雨量数据。

常见的工作模式包括光路遮挡法和Mie散射法。部分高端产品内置窄带滤光片，可有效过滤干扰光线，确保在强光环境下仍能保持高精度测量。

相比传统翻斗式雨量计，光学雨量计具有显著优势：完全密闭结构、无机械部件、无磨损、免维护；灵敏度高，响应速度快；安装简便，为非接触式测量。

三、安装指南

1. 选址要求

正确的安装位置是保证测量精度的前提：

通透开阔：传感器应安装在四周及上方无遮挡物的空旷位置，建议安装位置50米范围内无树木、建筑等障碍物。

避免遮挡：传感器水平周围1米半径内应无遮挡，避免水滴飞溅影响测量结果。

避开干扰源：设备应远离高大建筑物、强电磁场干扰源及玻璃等反射表面。

便于维护：安装位置应便于日常维护和保养。

2. 安装步骤

（1）安装前准备

安装前须保证传感器罩表面干燥，任何水汽或水滴都可能导致测量误差。对照装箱清单逐一核对主机、传感器、采集器、太阳能板、蓄电池、安装支架、紧固件及说明书等配件是否齐全。

（2）基座与立杆安装

浇筑或安放设备基座，确保基座水平稳固。将安装立柱垂直固定在基座上，使用水平仪校准垂直度。将设备安装到托片上，通过不锈钢螺丝固定设备和托片，再将托片水平安装到立柱上。

（3）传感器安装

将传感器安装在立柱顶端，确保水平安装。许多光学雨量监测站带有自动水平校准功能，安装后系统可自主找平，无需现场人工校准。

（4）供电与通信连接

确认电源接线正确，通过万用表测试电源是否稳定。太阳能供电系统需确保太阳能板无遮挡、朝向正确。按照接线图完成采集器、通信模块及供电系统的电气连接，所有外露线缆应穿管保护，接头做好防水密封。

四、操作与调试

1. 系统通电与初始化

完成安装与接线后，接通供电电源，观察设备通电自检状态。检查各指示灯状态是否正常，包括电源指示灯、运行指示灯和通信指示灯。进入系统初始化设置界面，设置当前日期、时间、地理位置坐标等基本参数。

2. 参数配置

通过数据采集器操作面板或配套配置软件进行参数设置：

设置降雨量累计单位（通常为毫米）

设置数据采集与上报间隔

设置日分界时间

设置雨量报警阈值

光学雨量传感器通常采用RS485 MODBUS-RTU协议，默认设备地址为1，默认波特率为9600。

3. 灵敏度调试

部分型号支持灵敏度调节，可通过旋转传感器上的灵敏度调节器进行调整。可用纸片模拟雨滴下落，观察传感器是否能够准确检测。需注意过高的灵敏度可能使传感器容易受到环境光线变化的影响。

4. 输出信号测试

光学雨量计支持多种输出方式：

RS485/Modbus接口：标准数字信号输出，适合连接采集设备

RS232接口：适合短距离直连PC

脉冲信号输出：可完全替代传统翻斗式雨量计使用

无线传输：支持4G、LoRa等模块实现数据远程传输

调试时应将传感器输出信号连接到示波器或数据采集卡，检查输出信号是否正确。

五、数据管理与平台使用

1. 数据查看

登录物联网云平台可查看实时数据和历史记录。雨量数据包括降雨状态、分钟雨量、小时雨量、日雨量等。支持分钟级、小时级、日级等多时间尺度降雨曲线展示，用户可自由切换时间范围。

2. 预警设置

用户可为不同监测站点设置差异化预警阈值。一旦降雨量超限，系统自动向绑定手机发送短信报警。云平台支持日雨量报警阈值设置。

3. 数据导出

平台支持数据以EXCEL表格形式导出，便于跨部门共享与深度分析。支持数据转发，兼容HJ-212协议、TCP转发、http协议等。

六、日常维护

光学雨量传感器虽以“免维护”为特点，但定期的清洁和保养仍是保证长期稳定运行的重要环节。

1. 清洁保养

光学窗口清洁：光学镜片需定期擦拭，使用软布蘸清水清洁即可，严禁使用酒精、清洁剂等腐蚀性液体，以免损坏镜片涂层。建议每月进行一次常规清洁，在多尘或污染严重地区应缩短清洁周期。清洁前需关闭设备电源，防止静电损伤光学元件。

杂物清理：每季度需清理传感器表面的落叶、泥沙、昆虫尸体等杂物。雨滴接触面采用弧形设计结构，不存储雨水，可减少杂物堆积。

2. 设备检查

每半年检查设备各部件是否完好。检查连接线缆是否牢固、有无破损，各接口密封是否良好。检查太阳能板表面是否清洁无遮挡。

3. 定期校准

长期使用后，受环境因素影响，测量精度可能产生偏差。建议每年进行一次全面校准。校准前需用无水乙醇清洁光学窗口，确保无指纹、水渍残留。校准作业应在适宜环境条件下进行。

4. 冬季维护

冬季需确保设备内部无结冰。在寒冷地区应注意检查供电系统，确保蓄电池在低温下仍能正常工作。

七、常见故障排查

1. 数据缺失或异常

检查传感器表面是否有遮挡物（如树叶、积尘），清理后重启设备

检查通信模块信号强度，调整天线位置或更换SIM卡

检查信号线与传感器连接端口是否松动

2. 有降雨但数据无变化

检查光学窗口是否被污染，影响光线传播

检查采集器雨量接口是否正常工作

检查供电是否正常

3. 数据延迟或偏差

检查光学元件清洁状况，尘土、污渍或水汽会影响信号传输

检查传感器是否水平安装

检查是否有遮挡物影响测量

八、技术参数参考

光学雨量监测站的典型技术参数如下：

参数	典型值
测量原理	红外扫描
测量范围	雨强0～4mm/min
测量精度	≤±4%
分辨率	0.01mm
供电方式	太阳能供电（30W～50W）
蓄电池	20Ah
工作环境	-40℃～+60℃
防护等级	IP66
使用寿命	5年以上

九、注意事项

安装前须保证传感器表面干燥，任何水汽都会导致测量误差。

清洁时严禁使用酒精、清洁剂等腐蚀性液体及硬质抹布。

校准前务必确保光学窗口绝对清洁。

供电系统需确保太阳能板无遮挡，连续阴雨天续航能力应满足监测需求。

设备应远离强电磁场干扰源及强光源反射面。

通过规范的安装、操作与维护，光学雨量监测站可长期稳定运行，持续为气象水文决策、农业生产安排及防灾减灾工作提供可靠的降雨数据支撑。
