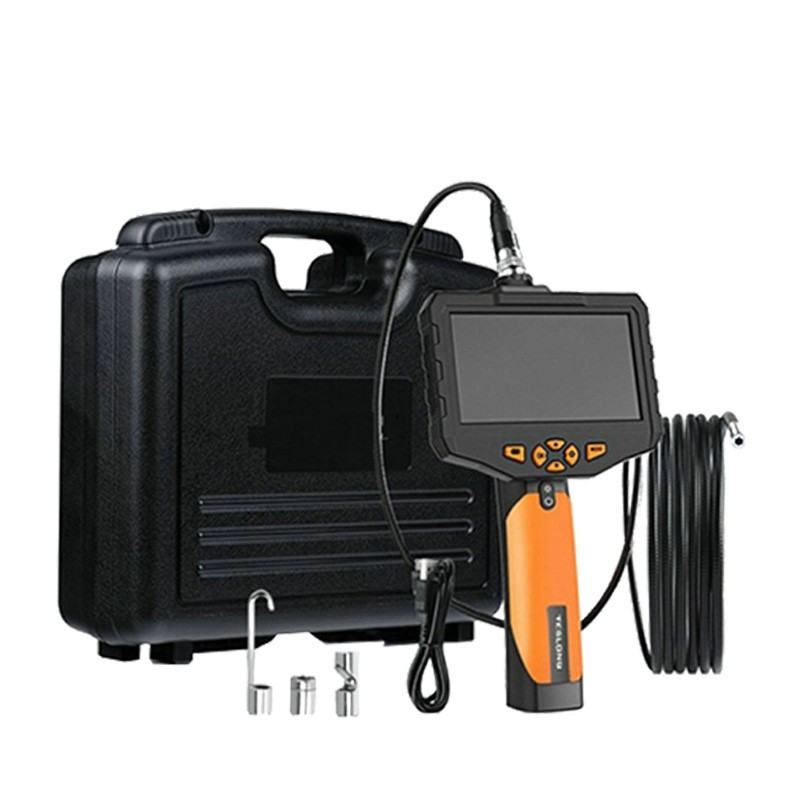

音视频生命探测仪校准

1.概述

音视频生命探测仪是用于灾害救援、废墟搜救等场景的设备，通过采集被困人员发出的声音信号与可见光/红外光形成的图像信号，辅助判定生命体位置及状态。校准是保障设备探测精度、数据可靠性的必要技术手段，需依据相关计量规程及设备技术手册执行。

2.校准环境要求

校准应在受控环境中进行，环境条件需满足以下要求：

温度：15℃~35℃，波动幅度不超过±2℃/h；

相对湿度：30%~75%，无凝露；

气压：86kPa~106kPa；

电磁环境：无强电磁干扰源（如大功率无线电发射设备、高频感应加热装置），背景电磁场强度不超过设备电磁兼容限值；

声学环境：音频校准需在消声室或半消声室内进行，背景噪声声压级不大于20dB(A)；

光学环境：视频校准需在暗室或可控光照环境下进行，避免杂散光直射设备镜头。

3.校准前准备

3.1设备检查

外观检查：确认设备外壳无破损、接口无松动、标识清晰；探头线缆无弯折、磨损；显示屏无裂纹、花屏。

功能检查：开机后验证设备自检功能正常，音频采集模块、视频成像模块、存储模块、传输模块可正常启动；按键、触控操作响应灵敏。

附件核查：确认校准用标准器（如声校准器、标准声源、分辨率测试卡、照度计等）齐全且在有效期内，连接线缆、固定支架等辅助工具完好。

3.2预处理

将设备置于校准环境中静置30min以上，消除温度变化对电子元件性能的影响；清洁视频探头镜头（使用无水乙醇及无尘布），确保光学表面无污渍、指纹。

4.音频模块校准

4.1频率响应校准

设置标准声源输出频率为125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz、8000Hz的正弦波信号，声压级固定为94dB（参考声压级）。

将设备音频探头置于标准声源中心轴线上，距离声源发声面（10.0±0.1）cm，保持探头与声源相对静止。

记录设备在各频率点显示的声压级读数，计算其与标准值的偏差。合格指标：各频率点偏差不超过±2dB。

若偏差超限，通过设备配套校准软件调整音频放大电路的增益参数，重复测试直至符合要求。

4.2灵敏度校准

调节标准声源输出频率为1000Hz，声压级分别为74dB、84dB、94dB、104dB、114dB。

按上述距离要求放置探头，记录设备对应读数，绘制“标准声压级-设备显示值”曲线，计算线性相关系数。合格指标：相关系数不小于0.999。

对非线性偏差超过±1dB的区间，重新标定模数转换模块的量化参数。

4.3信噪比校准

关闭标准声源，测量设备本底噪声声压级（连续采样10次取平均值）。

开启标准声源输出1000Hz、94dB信号，测量设备输出总声压级，计算信噪比（总声压级与本底噪声之差）。合格指标：信噪比不小于60dB。

5.视频模块校准

5.1分辨率校准

在暗室中将分辨率测试卡（ISO12233标准）垂直固定于支架，设备视频探头正对测试卡中心，调整探头与测试卡距离为标定工作距离（如50cm），确保测试卡充满画面80%以上区域，光照度调整为（500±50）lx。

拍摄测试卡图像，读取可分辨的最大空间频率（线对/毫米，lp/mm）。合格指标：可见光模式下中心视场分辨率不低于200lp/mm，边缘视场不低于150lp/mm；红外模式下中心视场分辨率不低于100lp/mm。

若分辨率不足，检查镜头对焦机构是否偏移，或通过软件算法优化图像锐度参数。

5.2照度适应性校准

调节光源输出，使测试卡表面光照度分别为0.1lx（微光）、50lx（低照）、500lx（常规）、10000lx（强光）。

在各光照度下拍摄测试卡，检查设备能否自动切换增益模式（如低照度下开启红外补光或高感光模式），并验证图像清晰度（分辨率下降不超过标称值的20%）、色彩还原度（可见光模式下色差ΔE≤5）。

对光照度响应异常区间，调整图像传感器的曝光时间或增益控制曲线。

5.3几何失真校准

使用点阵测试卡（网格间距10mm×10mm），在标定工作距离下拍摄图像，测量图像中网格线的弯曲度。合格指标：几何失真度不超过2%。

若存在桶形或枕形失真，通过设备内置的图像校正算法修正畸变参数。

6.系统联动校准

验证音频与视频模块的同步性：同时触发标准声源发声与测试卡动态目标（如移动光标），记录设备音频采集起始时间与视频帧时间戳，计算时间差。合格指标：音视频同步误差不超过40ms。

7.校准后处理

记录校准数据（包括环境条件、标准器信息、各项目测试结果、调整参数），形成校准报告，由校准人员签字确认。

对校准合格的设备粘贴校准标识，注明校准日期、有效期（通常为12个月）及下次校准时间。

对校准不合格的设备，标记故障模块并反馈维修，维修后需重新执行全项校准。

8.校准周期

常规使用环境下，校准周期为12个月；若设备频繁用于高粉尘、高湿度、强振动场景，或经历跌落、撞击等意外情况，应缩短校准周期至6个月。长期停用（超过3个月）后再次启用前，需进行功能性校准。

9.注意事项

校准过程中避免触碰探头敏感面，防止污染或损坏。

标准器需定期溯源至国家计量基准，确保量值传递准确。

校准数据需存档备查，保存期限不少于3年。
