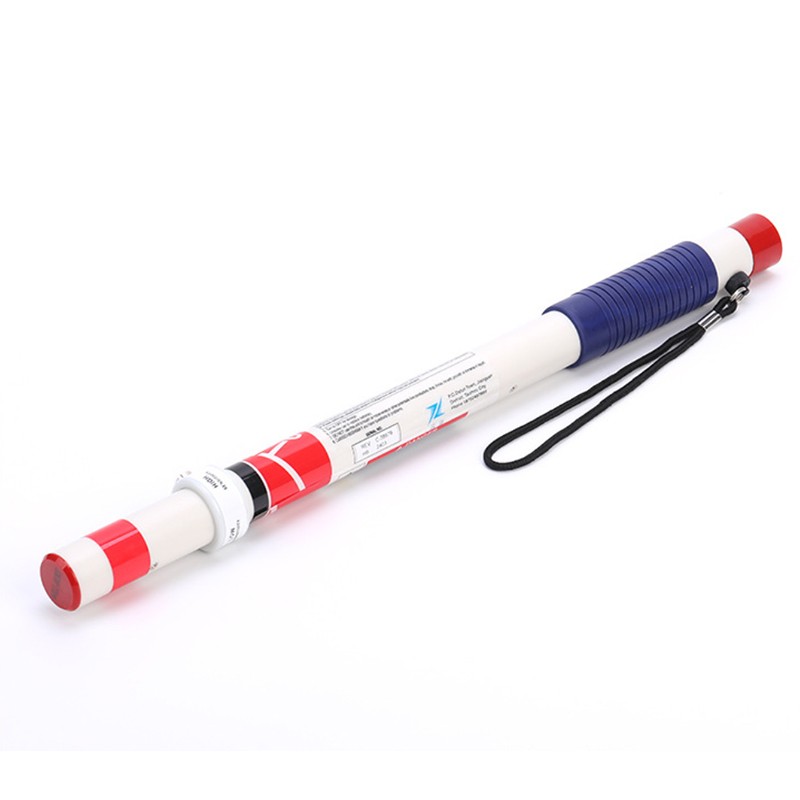

漏电检测棒校准

1. 目的

规范漏电检测棒的校准操作流程，确保测量数据的准确性与可靠性，保障电气作业中的人身与设备安全。

2. 适用范围

适用于新购置、使用中及维修后的手持式漏电检测棒（含非接触式验电器、漏电电流检测仪等同类设备）的周期校准与功能性验证。

3. 校准依据

依据国家现行有效标准执行，主要包括：

GB/T 3787 《手持式电动工具的管理、使用、检查和维修安全技术规程》

JJG 124 《电流表、电压表、功率表及电阻表检定规程》（涉及电流测量部分）

设备制造商提供的技术规格书及操作手册。

4. 校准环境条件

温度： 23℃ ± 5℃

相对湿度： 45% ～ 75%

环境电磁场： 无强电磁场干扰源（如大功率变压器、高频发射设备等）。

电源： 交流220V/50Hz稳压电源，电压波动不超过±2%。

接地： 校准台应具备独立、可靠的保护接地端子。

5. 校准前准备

清洁被检漏电检测棒外壳及传感器部位，移除表面灰尘、油污及附着物。

检查设备外观，确认外壳无破损、裂纹，显示屏无缺划，按键功能正常，电池电量充足。

准备标准校准设备：

可调交流恒流源（输出范围覆盖被检设备量程）。

标准交流电流表（精度等级不低于0.5级，量程与被检设备匹配）。

标准测试电极或模拟泄漏电流发生器。

绝缘电阻测试仪（500V档位）。

将标准设备与校准台连接，通电预热15分钟，确认标准设备工作正常。

6. 校准项目及方法

6.1 外观及功能性检查

检查设备铭牌标识是否清晰，包含型号、量程、精度等级、出厂编号等信息。

操作电源开关，观察指示灯或显示屏是否正常点亮。

按下自检按钮（如有），确认设备能发出声光报警信号，且信号强度符合说明书规定。

6.2 绝缘电阻测试

设备处于断电状态，电池取出（如可拆卸）。

使用绝缘电阻测试仪，在设备电源输入端（或探头端）与外壳金属部件之间施加500V直流电压。

稳定读数60秒，记录绝缘电阻值。合格标准为：绝缘电阻 ≥ 20 MΩ。

6.3 报警阈值校准（非接触式/感应式）

将漏电检测棒探头对准标准泄漏电流发生器的感应面，距离按说明书规定（通常为10mm～30mm）。

调节恒流源，输出标准规定的低限报警电流值（如5mA或10mA，依据设备量程而定）。

缓慢增加电流，记录设备发出声光报警时的实际电流值。

重复测量3次，取平均值作为报警动作电流。

继续增大电流至量程上限的80%，保持30秒，观察设备工作状态是否稳定，有无误报或死机现象。

6.4 示值误差校准（带数值显示型）

将检测棒的电流传感器穿心接入标准电流回路（或使用标准电流钳接入）。

调节恒流源，分别输出量程的10%、20%、40%、60%、80%、100%作为校准点。

在每个校准点稳定后，同时读取标准电流表显示值（I_s）与被检设备显示值（I_x）。

按公式计算各点示值误差：

δ = (I_x - I_s) / I_s × 100%

各点误差均应符合设备技术指标要求（通常不超过±5%）。

6.5 响应时间测试

设定恒流源输出为120%报警阈值电流。

启动计时装置，同时接通电流回路。

记录从电流接通至设备发出稳定报警信号的时间间隔。

重复3次，取平均值。响应时间应 ≤ 产品说明书规定的限值（通常不大于0.5秒）。

7. 校准结果处理

合格： 所有校准项目数据均符合技术要求，粘贴校准合格标签，注明校准日期、有效期及校准员。

不合格： 任一项目未达标，粘贴禁用标签，注明不合格项。设备应停止使用，送修或报废。

出具校准记录或证书，存档备查，记录应包含原始数据、计算过程、环境条件及操作人员信息。

8. 校准周期

常规使用环境下，建议每12个月进行一次周期性校准。

以下情况应缩短周期（如6个月）或立即校准：

设备遭受跌落、撞击或暴露于极端环境。

测量结果出现明显异常或重复性变差。

维修或更换关键零部件后。

用于高风险电气作业场所前。

9. 注意事项

校准全程由具备电气计量资质的人员操作。

严格遵守电气安全操作规程，校准台设置漏电保护装置。

标准设备需在有效期内，并在使用前进行核查。

禁止在校准过程中插拔传感器接线或触摸带电部件。

若设备采用电池供电，校准前确认电池电压处于正常范围；更换电池后需重新进行自检。
