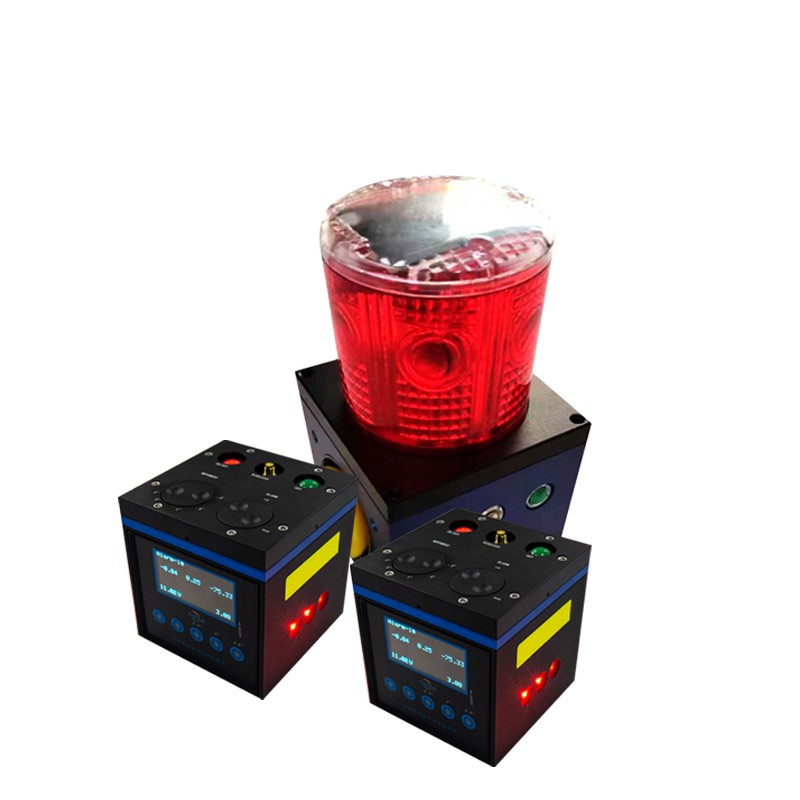

余震检测仪校准

1. 概述

余震检测仪是一种用于监测主震后微弱地震活动的精密仪器，通常由拾震器（传感器）、数据采集器及分析软件组成。其核心功能在于捕捉低幅值、宽频带的地面振动信号。受传感器老化、电子元器件温漂、安装基座松动及环境噪声干扰等因素影响，仪器的幅值灵敏度、频率响应及相位一致性会发生偏移。校准是通过标准振动激励与信号比对，对仪器传递函数进行修正的过程，旨在确保监测数据的准确性与可比性。本文件规定了余震检测仪的校准项目、技术指标及操作方法，适用于宽频带、短周期及强震动余震检测仪的实验室标定与现场核查。

2. 校准前准备

2.1 环境条件

实验室校准：

温度：20℃±2℃。

湿度：相对湿度≤75% RH，无凝露。

振动环境：振动隔离地基，环境噪声干扰低于被校仪器最小可测信号的10%。

电磁环境：无强电磁场干扰。

现场核查：

天气：晴朗或多云，无雨雪。

风速：≤3级（避免风扰影响地动信号）。

场地：仪器安装墩稳固，周边无施工、爆破等人为振源。

供电电压波动不超过额定电压的±5%。

2.2 标准设备及工具

标准振动台系统：

电动振动台或压电振动台，频率范围0.1Hz~200Hz（宽频带仪器需扩展至500Hz），失真度≤1%。

标准加速度计：灵敏度优于1000mV/g，精度等级不低于被校仪器的3倍，经国家计量院检定合格。

功率放大器、滤波器及振动控制系统。

信号源与分析设备：

低失真函数信号发生器：频率精度±0.01%。

动态信号分析仪：24位ADC，频率分辨率≤0.01Hz，具备FFT分析功能。

精密数字电压表：6位半以上。

辅助工具：

水平仪、倾角仪。

安装力矩扳手（控制传感器安装预紧力）。

温度计、气压计。

专用连接线缆及校准软件。

2.3 被校仪器检查

检查仪器外观，拾震器外壳无变形、锈蚀，铭牌清晰。

检查电缆及接口，无破损、松动或氧化现象。

通电预热30分钟，检查数据采集器工作状态，确认时钟同步（GPS/北斗授时误差≤1ms）。

调取近期背景噪声记录，检查仪器本底噪声水平是否符合技术指标。

确认仪器参数设置（采样率、滤波档位、灵敏度参数）与设计值一致。

3. 校准项目与方法

3.1 灵敏度校准

方法：绝对校准法（参考标准传感器）。

步骤：

将被校拾震器与标准加速度计刚性连接于振动台台面中心，安装方位一致（通常为垂直向）。

设置振动台输出正弦信号，频率选取仪器通频带内的特征点（如1Hz、10Hz、50Hz）。

控制加速度幅值为0.1g（或仪器额定输入量的50%），待振动稳定后，同时采集标准传感器与被校仪器的输出信号。

计算灵敏度： S =    A in    V out  （ V out 为仪器输出电压， A in 为标准加速度）。

重复测量3次，取平均值。被校仪器灵敏度相对误差应≤±2%。

3.2 频率响应校准

方法：正弦扫频法。

步骤：

设置振动台进行对数扫频，频率范围为仪器标称频率下限的0.5倍至上限的1.5倍（如0.05Hz~100Hz）。

扫频速率≤0.1oct/min，确保系统处于稳态响应。

保持输入加速度幅值恒定（如0.05g）。

记录不同频率点下的输出幅值，绘制幅频响应曲线。

计算通频带内的不平坦度（波动范围），宽频带仪器通常要求≤±3dB。

3.3 动态范围校准

步骤：

在仪器灵敏度较高的频率点（如10Hz），从最小可测加速度（如1μg）开始，逐步增大振动台输入加速度幅值。

记录各输入点对应的输出幅值，直至输出信号出现削波（THD>5%）或达到仪器满量程。

绘制输入-输出曲线，确定线性动态范围（通常为-120dB~-20dB ref 1V/g）。

验证仪器在微震频段（0.1Hz~1Hz）的信噪比（SNR），要求SNR≥60dB。

3.4 横向抑制比（共模抑制比）校准

步骤：

将被校拾震器的水平轴对准振动台振动方向，垂直轴垂直于台面。

在10Hz频率下输入0.1g加速度。

记录垂直轴（工作轴）输出幅值  V v  和水平轴（横向）输出幅值  V h 。

计算横向抑制比： T s  =  20 log 10 (  V h    V v   )（单位：dB）。要求  T s  ≥  40dB。

3.5 相位一致性校准

步骤：

在通频带内选取多个频率点（如1Hz、5Hz、10Hz、20Hz）。

通过互相关分析，测量被校仪器输出信号与标准参考信号之间的相位差。

要求在工作频段内，相位差随频率的变化呈线性关系，且非线性偏差≤±5°。

3.6 现场安装参数核查

水平度检查：使用高精度水平仪测量拾震器安装面的水平度，偏差应≤0.1°。

方位角检查：使用陀螺仪或全站仪测定拾震器北向夹角，偏差应≤1°。

接地电阻测试：检查仪器接地系统，接地电阻应≤4Ω，以防电磁干扰。

4. 数据处理与结果判定

4.1 数据记录

原始记录应包括：仪器编号、标准器信息、环境参数（温湿度、气压）、校准频率点、输入加速度幅值、输出响应值、相位差及频谱图。

记录振动台的背景噪声频谱，必要时进行相干函数分析，剔除不相干信号。

4.2 传递函数修正

利用校准得到的幅频与相频数据，构建仪器实际传递函数  H(f)。

在数据处理软件中更新仪器响应文件（如RESP文件或SAC/PZ文件），用于后续观测数据的去卷积运算。

4.3 合格判定标准

校准项目	技术指标（宽频带仪器示例）	判定依据
灵敏度误差	≤±2%	JJG 233-2008
幅频响应不平坦度	≤±3dB (0.05Hz~50Hz)	DB/T 11-2007
横向抑制比	≥40dB	GB/T 18207.2-2017
动态范围	≥100dB
本底噪声	≤1μg/√Hz @1Hz
采样率误差	≤±0.01%

5. 校准后处理

参数更新：将校准获得的新灵敏度、阻尼系数及响应文件导入地震数据采集器，并进行固化存储。

出具证书：校准证书需包含不确定度评定结果、校准环境条件、校准数据图表及有效期。

运行试验：校准后连续运行24小时，检查仪器背景噪声水平及脉冲响应，确认无异常。

档案管理：更新仪器履历表，存档历次校准数据，建立长期性能变化曲线。

6. 注意事项

传感器安装必须使用耦合剂（如硅脂）并按规定力矩紧固，确保机械阻抗匹配，避免高频失真。

校准过程中严禁带电插拔传感器信号线，防止静电击穿前置放大器。

对于甚宽频带仪器（如STS系列），需在真空或低压环境下进行校准，以消除空气阻尼影响。

若仪器经历长途运输、强震触发或维修更换核心部件，必须立即重新校准。

现场核查时，若发现地噪声异常增高，应排查周边是否存在新增振源或仪器故障。

校准周期通常为2年；在地震活跃期或重点监测区域，建议缩短至1年。

7. 附录

附录A：余震检测仪校准原始记录表

附录B：仪器响应文件（RESP）格式说明

附录C：不同传感器类型（速度型、加速度型）校准参数对照表

附录D：引用标准名录（JJG、DB/T、GB/T系列）
