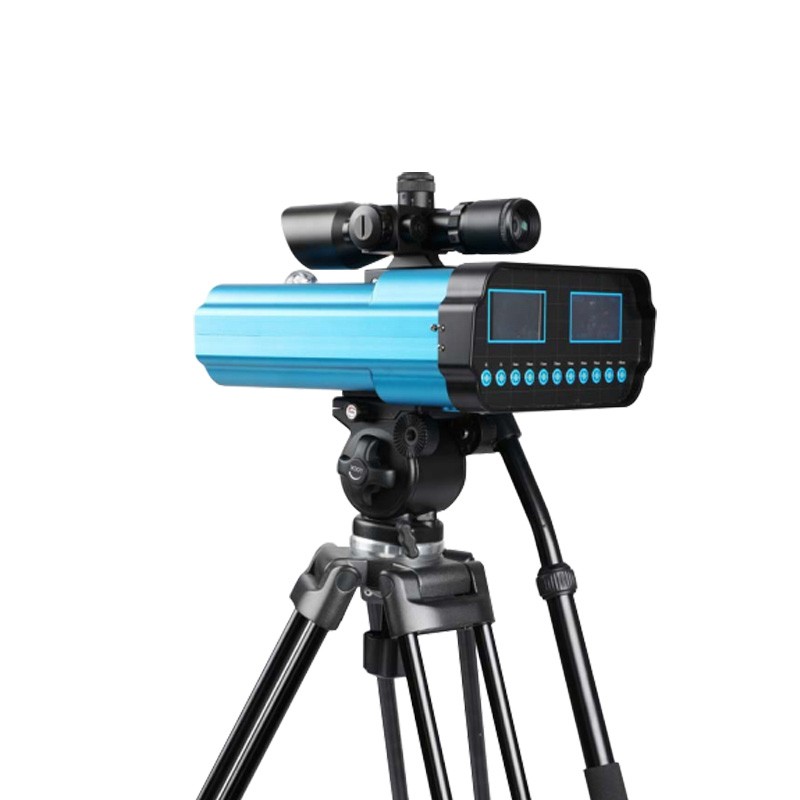

位移检测仪校准

1. 概述

位移检测仪是用于测量物体位置变化量的精密仪器，广泛应用于工业自动化、桥梁健康监测、地质滑坡预警及建筑结构变形监测等领域。受机械磨损、环境温度变化、传感器电子漂移及安装应力释放等因素影响，仪器测量值可能偏离真实值。校准是通过标准量块、激光干涉仪等高精度标准器，对仪器的示值误差、重复性及线性度进行比对与修正的技术活动。本文件规定了位移检测仪的通用校准流程、技术指标及判定规则，适用于接触式（如LVDT、千分表）与非接触式（如激光、电涡流）位移检测仪的实验室校准及现场核查。

2. 校准前准备

2.1 环境条件

温度：实验室校准为20℃±2℃；现场校准为-10℃~40℃。

湿度：相对湿度≤75% RH，且无凝露。

振动：校准区域内无影响测量结果的机械振动。

清洁度：校准环境应无尘，避免颗粒物附着在测量光路或机械导向机构上。

供电电压波动不超过额定电压的±5%。

2.2 标准设备及工具

长度标准器：

量块：2等或3等（依据JJG 146），用于短量程校准。

激光干涉仪：线性测量精度优于±0.5ppm，用于长量程校准及基准传递。

步距规：精度等级不低于被校仪器的3倍。

精密移动平台：配备微米级千分尺或光栅尺，最小步进≤1μm。

辅助设备：

水准仪、电子水平仪：用于调整仪器安装水平。

温控箱：用于温度漂移测试。

万能工具显微镜：用于探针位置对准。

标准直角尺、精密平尺。

专用校准软件及数据连接线。

2.3 被校仪器检查

检查仪器外观，探头、导轨、测杆无弯曲、锈蚀或划痕。

通电预热（按说明书要求，通常30分钟），检查显示屏、指示灯及按键功能是否正常。

对于接触式仪器，检查测头磨损情况；对于非接触式仪器，清洁光学窗口或感应面。

检查设备编号、上次校准日期及有效期，确认其处于非超期状态。

固定夹具：确保被校仪器刚性固定在基座上，无松动。

3. 校准项目与方法

3.1 示值误差校准

校准点选择：在全量程范围内均匀分布选取不少于5个校准点（含零点、满量程点）。对于双向测量仪器，需分别进行正向和负向校准。

操作程序：

驱动精密移动平台，使仪器测头（或靶镜）位于零点位置，清零仪器示值。

沿测量轴正方向逐级移动平台至各校准点，待读数稳定后，记录标准器示值  L s  和仪器示值  L m 。

达到满量程后，反向移动平台，重复上述测量过程（回程误差测试）。

数据处理：计算各点的示值误差  ΔL =  L m  −  L s 。

3.2 线性度校准

利用上述示值误差数据，采用最小二乘法拟合出最佳直线  y =  kx +  b。

计算线性度误差： γ =    R   max ∣ΔL∣   ×  100%，其中  R 为仪器满量程（FS）。

要求线性度符合仪器精度等级（如±0.1%FS）。

3.3 重复性校准

在量程的50%位置（或常用测量点），进行10次连续往复测量。

计算实验标准差： s =     n−1   ∑ i=1 n (x i − x ˉ) 2     。

重复性限（R）：通常取  R =  2 2   s，或直接以变异系数（CV%）表示。

3.4 回程误差校准

利用正、反行程在同一校准点的示值差，取全量程中最大的差值作为回程误差。

回程误差主要由传动机构的间隙或迟滞效应引起，要求不超过允许误差的绝对值。

3.5 分辨力校准

缓慢驱动标准器，使仪器示值发生最小单位的变化（如1μm）。

确认仪器能够稳定显示该变化，且不发生跳变或闪烁，以此验证分辨力标称值。

3.6 环境适应性校准

3.6.1 温度漂移测试

将仪器置于温控箱中，设定温度为0℃、20℃、40℃。

在每个温度点保温1小时后，测量同一标准长度（如50mm）。

计算温度系数： α T  =    (T 2 −T 1 )L 0    L T2 −L T1  ，单位：ppm/℃。

3.6.2 轴向偏角误差（阿贝误差）测试

适用于高精度长度测量仪。

微调被测物与测量轴的平行度，改变偏角  θ（如±1°），记录读数变化。

验证仪器对阿贝误差的补偿能力或量化该误差值。

4. 数据处理与结果判定

4.1 数据修约

测量数据及计算结果的有效数字位数应保持一致，通常比仪器分辨力多保留一位。

最终示值误差修约间隔一般为仪器最大允许误差绝对值的1/10。

4.2 不确定度评定

分析校准过程中的不确定度来源：标准器引入的不确定度、重复性测量引入的不确定度、温度波动引入的不确定度、安装对中引入的不确定度。

合成标准不确定度  u c  及扩展不确定度  U（ k =  2，置信概率95%）。

4.3 合格判定标准

校准项目	技术指标（示例）	判定依据
示值误差	≤±(0.1%RD + 2μm)	JJF 1305-2011
线性度	≤±0.1%FS	GB/T 13634-2019
重复性	≤0.05%FS
回程误差	≤0.05%FS
温度漂移	≤5ppm/℃	产品技术规格书

5. 校准后处理

参数修正：若示值误差超差但在线性范围内，可通过软件输入修正系数或修正表；若非线性严重，需返厂维修。

出具证书：校准证书应包含测量不确定度、校准条件、校准结果及校准有效期。

标识管理：在仪器显著位置粘贴校准状态标签（合格、准用、停用）。

数据归档：保存原始记录、证书副本及不确定度分析报告，建立设备溯源档案。

6. 注意事项

校准前必须彻底清洁标准量块及仪器测头，避免灰尘颗粒导致测量误差。

操作时需佩戴洁净手套，禁止直接用手触摸光学镜片或精密量块表面。

激光干涉仪校准时，需严格对中光路，避免大气折射率波动影响测量精度。

对于安装在现场的在线监测类位移仪，若无法拆卸，可采用原位比对法进行核查，但需注明与实验室校准的差异。

仪器搬运过程中应避免剧烈冲击，防止传感器损坏。

若仪器经历了跌落、维修或长时间停用（超过校准周期一半时间），应重新校准。

7. 附录

附录A：位移检测仪校准原始记录表

附录B：校准不确定度评定报告示例

附录C：常见位移传感器（LVDT、磁致伸缩、激光三角法）校准差异对照表

附录D：引用标准名录（JJG、JJF、GB/T系列）
