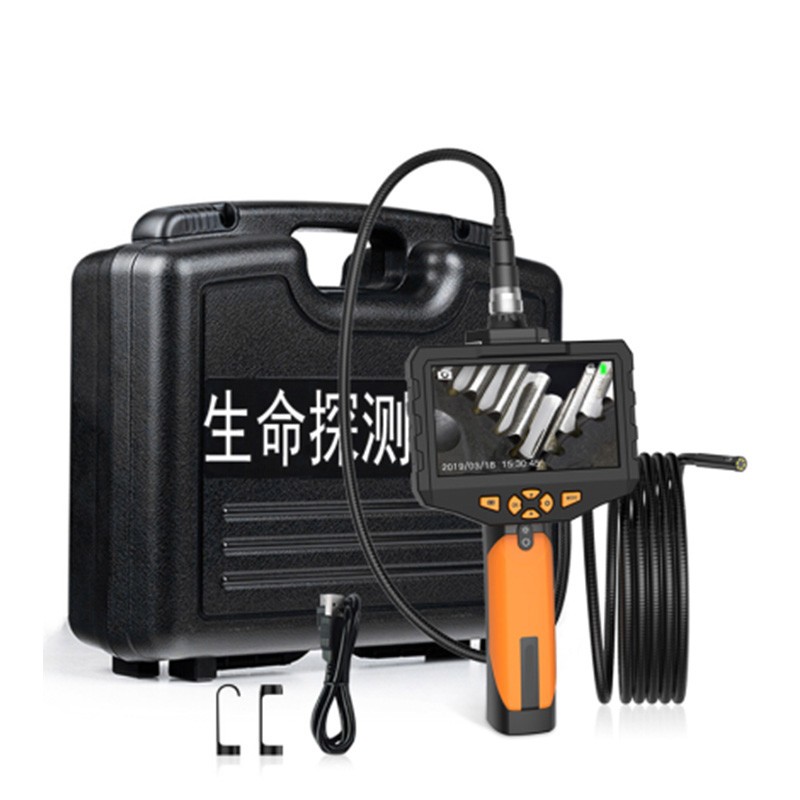

音频视频二合一生命探测仪校准
1. 概述
音频视频二合一生命探测仪是一种集成了音频传感与视频成像功能的应急救援装备，主要用于地震、坍塌等灾害现场的生命搜救。该设备通过拾取幸存者的声音信号（如呼喊、敲击）及捕获视觉影像来确定受困人员的位置与状态。受传感器灵敏度漂移、光学镜头畸变、电子元器件老化及环境噪声干扰等因素影响，设备性能会发生变化。校准是通过标准信号源与客观测试方法，对设备的声学、光学及同步性能进行核验与调整的过程，旨在确保其技术参数符合设计要求。本文件规定了该类设备的校准项目、技术方法与判定标准，适用于设备的日常维护校准及周期性计量检定。
2. 校准前准备
2.1 环境条件
声学校准环境：全消声室或半消声室，本底噪声≤20dB(A)；若无消声室，应在环境噪声≤30dB(A)的安静室内进行，并记录背景噪声频谱。
光学校准环境：暗室，光照度可控范围0.01lx~1000lx，色温5500K±200K；室内无杂散光干扰。
综合环境：温度15℃~35℃，相对湿度20%~75% RH，大气压强86kPa~106kPa。
供电电压波动不超过额定电压的±5%。
2.2 标准设备与工具
声学标准设备：
标准声源（声校准器）：频率1000Hz±2Hz，声压级94dB±0.2dB（Class 1级）。
粉红噪声发生器：频率范围20Hz~10kHz，信噪比≥60dB。
声级计：1级精度，用于背景噪声测量。
仿真喉模拟器：可模拟人类语音及敲击振动信号。
光学标准设备：
标准照度计：精度±3%RD。
分辨率测试标板（ISO 12233）。
色彩还原测试卡（24色卡）。
几何畸变测试网格板。
焦距测试标板。
通用设备：
高精度直流稳压电源。
视频信号分析仪。
音频信号分析仪。
标准卷尺、角规。
配套校准软件及数据线。
2.3 被校仪器检查
检查设备外观，探头、线缆、接口无破损、变形或腐蚀。
开机自检，确认显示屏无坏点、花屏，按键及触控功能正常。
检查电池状态，电量应≥80%，充电电路工作正常。
确认设备固件版本，备份当前配置参数。
清洁音频探头（麦克风防尘罩）及视频镜头（使用无尘布及专用清洁剂）。
3. 校准项目与方法
3.1 音频通道校准
3.1.1 灵敏度校准
将标准声源紧密耦合至音频探头的麦克风入口。
在1000Hz频率下，输出94dB标准声压级。
读取设备显示的声压级数值。重复测量3次，取平均值。
允许误差：±1.0dB。若超差，通过软件增益调节进行修正。
3.1.2 频率响应测试
使用粉红噪声源，在20Hz~10kHz频率范围内，按1/3倍频程选取测试点。
保持输入声压级恒定（如70dB），记录各频率点设备的输出响应。
绘制频率响应曲线，计算不均匀度。要求主要人声频段（300Hz~3400Hz）的不均匀度≤6dB。
3.1.3 等效输入噪声测试
关闭外部声源，将麦克风输入端短路或加盖密封帽。
在最大增益状态下，测量设备输出的本底噪声电平。
换算为等效输入噪声级，应≤30dB(A)。
3.1.4 指向性验证
在自由声场中，将声源固定于距离麦克风1m处。
旋转转台，以10°为步长，在0°~360°范围内测量声压级响应。
绘制极坐标图，验证主瓣宽度及旁瓣抑制情况是否符合产品规格书要求。
3.2 视频通道校准
3.2.1 视场角（FOV）校准
将设备固定于三脚架，正对距离L处的视场角测试标板。
测量标板上图像的水平宽度W_h和垂直高度W_v。
按公式计算：水平视场角 α = 2 arctan( 2L W h )；垂直视场角 β = 2 arctan( 2L W v )。
实测值与标称值偏差应≤±5%。
3.2.2 分辨率测试
在最低照度条件下，将分辨率测试标板置于设备最佳焦距位置。
读取画面中仍可分辨的黑白相间线条图案的空间频率，单位为线对/毫米（lp/mm）。
中心分辨率不应低于标称值的90%。
3.2.3 几何失真测试
拍摄标准网格板图像。
测量图像边缘部位的直线相对于理想直线的偏移量d，按公式 D = L d × 100% 计算畸变率（L为图像边长）。
要求枕形或桶形失真度≤3%。
3.2.4 最低照度测试
在暗室中，设置光源使测试标板照度逐步降低。
观察视频输出，当信噪比降至20dB（或特定阈值）且图像恰可辨认时，记录此时的照度值。
该值应不高于产品标称的最低照度（如0.01lx@F1.2）。
3.2.5 色彩还原误差
拍摄24色标准色卡。
使用色度计测量各色块的实测色坐标（R,G,B），与标准色坐标对比。
计算平均颜色误差ΔE，要求ΔE≤15。
3.3 综合性能校准
3.3.1 音视频同步性测试
使用仿真喉模拟器同时发出闪光信号与声音脉冲。
录制一段时长不少于10s的音视频数据。
分析波形与图像帧，计算声音出现与光闪现之间的时间差。
音视频不同步时间应≤100ms。
3.3.2 探头防护性能检查
对于防水型探头，依据IP防护等级标准（如IP68），进行加压浸水试验或喷淋试验，检查内部是否进水。
检查探头外壳耐冲击性能，确保无裂纹或功能失效。
4. 数据处理与结果判定
4.1 数据记录
原始记录应包含测试环境参数、标准设备编号、实测数据、计算过程及测试图谱。
对测试过程中的异常情况（如突发干扰、设备故障）进行详细备注。
4.2 结果计算
声压级修正值： L corr = L std − L avg （ L std 为标准值， L avg 为实测平均值）。
视频畸变率：按3.2.3公式进行计算。
综合误差：综合考量音频信噪比下降量与视频MTF值衰减量。
4.3 合格判定标准
| 校准项目 | 技术指标 | 备注 |
|---|---|---|
| 音频灵敏度误差 | ±1.0dB | IEC 61672-1 |
| 音频频率响应 | ≤6dB (300Hz~3400Hz) | GB/T 3785.1-2010 |
| 视频中心分辨率 | ≥标称值90% | ISO 12233 |
| 视频几何畸变 | ≤3% | GB/T 29298-2012 |
| 音视频同步误差 | ≤100ms | YD/T 2309-2011 |
| 最低照度 | ≤标称值+20% |
5. 校准后处理
参数固化：将校准获得的音频增益、曝光参数、白平衡系数等写入设备EEPROM，防止断电丢失。
出具报告：校准报告需包含设备信息、标准器信息、环境数据、校准数据、结论及下次校准日期。
状态标识：在校验合格的设备上粘贴校准合格证，注明有效期（通常为12个月）。
功能恢复：校准结束后，恢复设备外壳，确保所有紧固螺丝扭矩达标，探头防护罩安装到位。
6. 注意事项
校准用的标准器必须在检定/校准有效期内，并定期进行期间核查。
声学校准过程中，操作人员应保持安静，避免身体遮挡声源路径。
光学镜头校准时，避免手指直接接触镜面，防止指纹污染。
严禁在易燃易爆环境下进行带电插拔操作。
若设备经历过剧烈震动、浸水或维修更换核心部件，应立即进行校准，不受周期限制。
校准记录应至少保存3个校准周期，以备追溯。
7. 附录
附录A：音频视频二合一生命探测仪校准记录表
附录B：常见故障代码与校准异常处理对照表
附录C：相关国家标准与行业标准目录（IEC, ISO, GB/T系列）
