流速流量仪使用指南

一、引言

流速流量仪是一种专为水文水利、江河流速测量、农田灌溉、市政排水、工业污水监测、水政水资源管理、沟渠明渠及建筑排水系统等领域设计的流速流量测量设备。其核心是通过测量流速，再结合断面面积，依据流速面积法（Q=V·S）计算出流量。

相比传统固定式测流设备，便携式流速流量仪具备体积小巧、携带方便、操作简单、测量快速等特点，可即到即测、随测随走，大幅提升野外作业和应急监测的工作效率。本指南旨在为用户提供流速流量仪从安装部署到日常维护的全流程标准操作指引。

二、工作原理

流速流量仪根据传感原理主要可分为旋桨式、超声波时差法和多普勒式等类型。不同类型的工作原理有所差异：

旋桨式流速仪：水流推动仪器的感应元件旋桨产生回转运动，其回转率与流速之间存在一定的函数关系。测量时，水力推动旋桨旋转，内置信号装置产生转数信号，通过测量时段内的转数和测流历时，由以下公式计算流速：

V = K×N/T + C

式中，V为流速（m/s），K为桨叶水力螺距，C为流速仪常数，T为测流历时（秒），N为T时段内信号数。测出流速后，再乘以断面面积即得流量。

超声波时差法流速仪：通过测量安装在河道两岸的一对声学换能器顺流与逆流传播时间差，换算出所测断面的平均流速。

多普勒流速仪：利用声学多普勒原理，通过声学换能器发出声波脉冲并接收回波，根据多普勒频移计算流速。

三、系统组成

一套完整的流速流量仪通常包括以下部分：

组成部分	功能说明
流速传感器	感知水体流动速度并将其转换为电信号。常见类型包括旋桨式、声学多普勒式、电磁式和雷达式

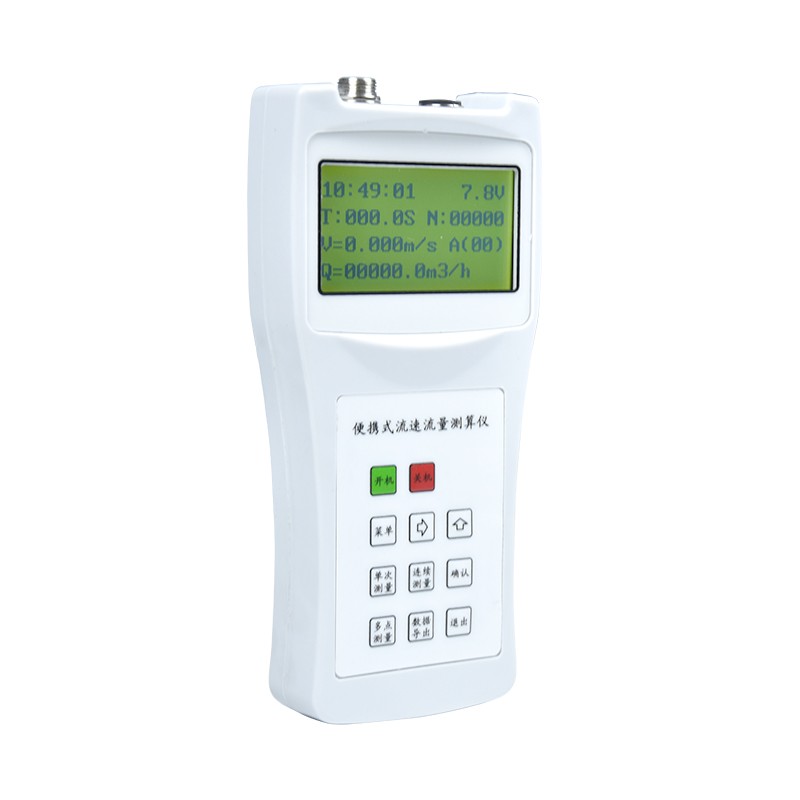

流量计算终端	接收传感器信号，结合用户输入的断面参数，通过内置算法自动计算断面流量，配备液晶显示屏实时显示数据
测流杆组件	用于将流速传感器固定并延伸至水体中指定测点位置，材质通常为不锈钢或高强度铝合金，长度可根据水深组合调节
数据存储与传输模块	用于存储测量数据和将数据导出，常见方式包括USB数据线、蓝牙无线传输和SD存储卡等
电源系统	通常采用可充电锂电池或干电池供电
便携箱与附件	用于设备收纳和携带，包括充电器、数据传输线、备用零件、维护工具及使用说明

部分设备采用特殊的超微功耗电路设计，测量更加稳定可靠，测量精度高，特别适用于现场无电源的移动测量场景。

四、技术参数（通用参考）

不同型号的流速流量仪在技术参数上略有差异，下表汇总了常见产品的通用技术指标范围：

参数项目	常见指标范围
测速范围	0.05～8.00 m/s
测流误差	≤1.5%
起转速度	V₀≤0.05m/s
旋桨回转直径	Φ60mm
工作水深	标准1.6m（配合铅鱼可达40m）
显示屏	液晶显示
电源	DC 8.4V充电电池，可连续工作40小时以上
通讯接口	RS232、RS485
使用环境水温	0～35℃
工作温度范围	-20℃～60℃

五、安装指南

5.1 测流断面选择

选择水流平顺、流线大致平行、断面形状稳定的河段作为测流断面。应避开弯道、回流区、死水区、跌水、水工建筑物以及有大量水草和漂浮物的河段。用流速仪测流，要选择顺直河段，垂直流向设置断面。

对于管道测量，传感器应安装在直管段，避开弯头、变径、泵出口下游等位置。安装点应远离阀门、泵、高压电和变频器等干扰源。

5.2 安装前准备

安装前应进行以下准备工作：

开箱检查：按照装箱清单逐一核对主机、传感器、测流杆、充电器、数据线等配件是否齐全。检查主机外壳、传感器探头和测流杆有无明显磕碰、裂纹或变形。检查传感器转动部件是否灵活，有无卡滞或异响。

电池准备：确认电池电量充足，长期未使用的设备使用前应进行一次完整的充放电循环，以恢复电池活性。

工具准备：配备扳手、螺丝刀、水平仪、卷尺等工具，以及防水胶带、密封圈等耗材。

现场勘查：确认水流方向、流速范围、水深及水质情况。

5.3 设备安装方法

旋桨式流速仪的安装：

打开仪器箱盖，拨开转动部分的压栓，轻轻取出身架部件。

拧松身架侧面的固轴螺丝，取出旋转部件。

将流速传感器安装在测流杆端部，调整好迎水方向，使传感器正对来流方向。

缓缓将测流杆放入水中至预定测点深度。

多普勒流速流量仪的安装：

垂直安装：适用于明渠或管道，传感器探头垂直插入水流，朝向来流方向（与水流夹角建议30°～60°），以增强信号反射。

水平安装：用于管道侧壁安装时，需确保探头与水流方向平行，避免气泡干扰。

深度要求：探头需浸入水中，通常安装在水面下1/3～1/2深度处，避开近底泥沙沉积区。探头应高于淤积层5～10厘米。

固定方式：使用专用支架将传感器固定，或通过缆绳悬挂。

超声波流量计的安装：

根据管径选择V型或Z型传感器布局。V法适用于小管径（通常DN15-DN100），Z法适用于大管径。

将传感器紧贴在管壁上并捆绑好，调整安装距离和角度以确保信号质量。

5.4 电缆连接与密封

使用屏蔽电缆减少电磁干扰，避免与动力电缆并行敷设。电缆长度需留有余量，防止因水流冲击或设备振动导致断裂。若安装于潮湿环境，需在电缆接头处涂抹防水胶，防止进水损坏。将主机固定在干燥、通风的室内或防护箱内，远离强磁场和高温源。

5.5 安装注意事项

安装前必须将传感器放入水中，不能在没有放入水中的情况下打开主机电源开关，否则可能烧毁传感器。

测流杆需垂直于水面，确保姿态稳定。

选择顺直段水体，长度应为水力半径的5～10倍，且无障碍物。

管道测流时，严禁在传感器无液体状态下受到高速流体的冲击。

六、操作与配置

6.1 测前校准

仪器在首次使用或长期停用后重新启用时，应进行校准：

旋桨式流速仪需进行转速与流速关系的系数校准。

声学多普勒流速仪需进行声速和温度补偿校准。

电磁式流速仪需在静水中进行零点校准，确保无流速时读数为零。

校准完成后应进行验证测量，确认数据在合理范围内方可开始正式作业。

6.2 断面测量与参数设置

使用测深杆或测深仪测定断面水深分布，确定断面宽度。对于规则断面可直接测量宽度和平均水深；对于不规则断面应按一定间距测定多个水深点，绘制断面形状。

通过主机界面输入断面参数（如渠道宽度、坡度）、流体参数及测量单位。设置采样频率和滤波参数，以平衡精度与响应速度。

6.3 测量操作

启动设备：插好电缆插座，按动开关机键，主机显示屏幕会显示操作面板。

入水测量：将流速传感器安装在测流杆端部，正对来流方向，缓缓放入水中至预定测点深度。

数据读取：观察主机界面显示的流速、流量等数据。常规做法是沿断面在若干测深垂线上测量流速。

数据记录：设置自动存储间隔，或通过RS485/4G模块远程传输数据至监控平台。

多点测量：在每条垂线上按不同深度测点测量流速，取多点平均以提高精度。

6.4 测量注意事项

测量时传感器必须正对来流方向。

探头需平行于水流方向安装，用测杆抬高远离水底淤泥。

应在水流平稳、无明显漩涡或障碍物的区域进行测量。

非标准堰槽需通过上位机导入截面积表。

七、日常维护

7.1 维护要点

使用后清洁：每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干后存放。

断电保存：短期不用时，必须拔掉插头（断开电源）保存。

定期充电：长期不用时，三个月须充电一次。

传感器清洁：定期用软布擦拭探头表面，去除藻类或泥沙附着，避免使用硬物刮擦。

电缆检查：定期检查电缆外皮是否破损，接头处是否进水。

定期校准：建议每季度用标准流速仪对比测量，误差超过±5%时需重新校准。保养、拆洗时注意避免损伤转动部件和密封件。

7.2 注意事项

保持被测液体清洁，不含纤维和颗粒等杂质。

开始使用时，应先将传感器内缓慢充满液体，再开启出口阀门。

建立设备使用档案，记录每次使用、维护、校准和故障处理情况。

备用电池应妥善保管，防止短路和受潮。

八、常见故障排除

故障现象	可能原因	处理方法
设备无法开机	电池电量不足、电源连接不良	充电或更换电池、检查电源连接
数据显示异常	传感器被遮挡或损坏、安装角度不正确	清理遮挡物、检查安装角度、重新校准
信号丢失	传感器被异物遮挡、电缆连接松动	检查传感器状态、确认电缆连接
数据波动大	水流不均匀、存在局部漩涡	调整滤波参数、更换测量位置
主机报警	过流、欠压等	根据报警代码排查电源或传感器故障
测量值与实际偏差大	未校准、断面参数输入错误	重新校准、核对断面参数设置

九、应用领域

流速流量仪可广泛应用于以下领域：

水文监测：江河流速测量、水资源调查、水文站日常测流。

农田灌溉管理：灌区渠道流量监测、灌溉水计量。

市政排水管网检测：污水管网核查、排水系统流量监测。

工业废水排放监测：排污口流量测量、环保监测。

应急抢险现场查勘：洪水期间流速流量快速测量。

水利工程：建筑排水、水工建筑物流量监测。

污水处理厂：进出水流量计量。

城市防洪排涝：汛期河道、管网流量监测。

十、总结

流速流量仪凭借便携灵活、操作简便、测量快速等优势，已成为水文监测、农田灌溉、市政排水、工业环保等领域不可或缺的测量工具。正确的测流断面选择、规范的设备安装、熟练的操作流程和定期的维护保养，是确保设备长期稳定运行和测量数据准确可靠的关键。用户在使用过程中应结合具体型号的设备特点，参照本指南进行规范操作，充分发挥设备的测量性能。
