超声波测深仪使用指南
一、概述
超声波测深仪是一种利用声波在水中的传播特性来测量水体深度的仪器设备。仪器通过换能器向水底发射超声波脉冲，声波遇到水底后反射回来，通过计算声波从发射到接收的时间差，结合声波在水中的传播速度，即可精确计算出水深。
超声波测深仪具有测量快速、精度较高、操作简便、携带方便等特点，广泛适用于江河、湖泊、水库、近海等水域的水深测量，以及航道勘测、水文测验、水下地形测绘、沉船打捞、港口码头建设、水下工程施工、水产养殖及科学研究等领域。
二、工作原理
超声波测深仪的核心原理是回声测深技术。仪器通过换能器垂直向水底发射一束短促的超声波脉冲，该脉冲以已知速度在水中传播。当声波遇到水底界面时发生反射，部分声能沿原路径返回换能器，被仪器接收。
仪器通过测量声波自发射至接收所经历的时间，结合水中声速，即可按公式计算出换能器至水底的距离，该距离即为该点的水深。其数学关系为水深等于声波在水中传播速度与往返时间乘积的一半。
需要特别注意的是，水中声速并非固定值，随水温、盐度和静水压力的变化而改变。在淡水环境中，声速约为每秒1450米左右；在海水中，声速约为每秒1500米左右。温度每变化1度，声速约变化每秒3米，由此带来的水深测量误差约为千分之二。因此，高精度测量时需对声速进行校正，多数仪器具备声速补偿功能，可根据实测水温或盐度自动调整声速参数。

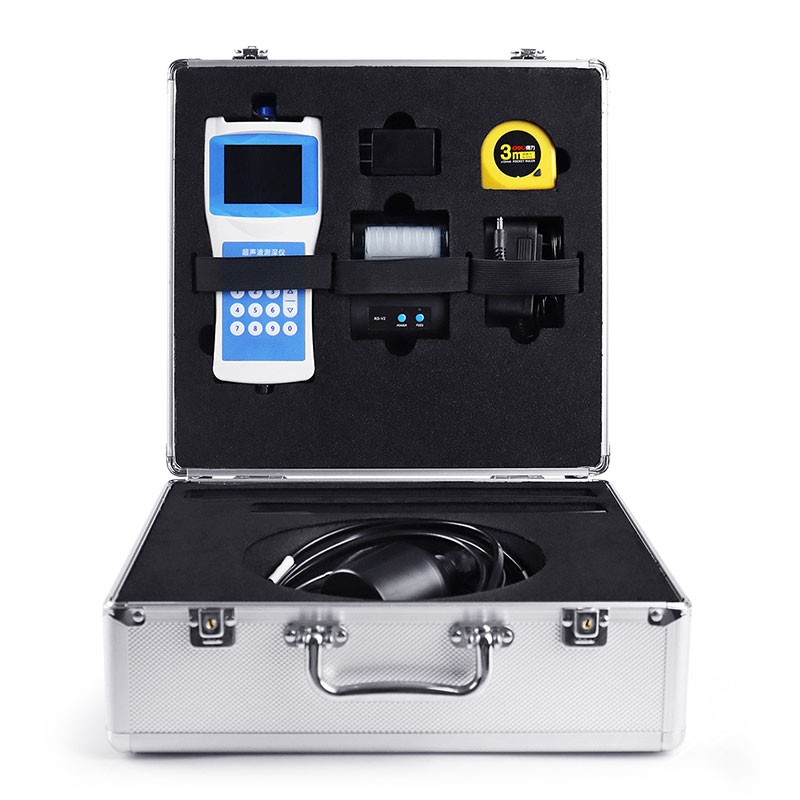

三、系统组成
一套完整的超声波测深系统通常由以下部分构成：
换能器是超声波发射和接收的核心部件，安装于船底或测量杆前端，工作时完全浸没于水中。换能器内部含有压电陶瓷晶片，可将电能转换为声能发射，也能将声能转换为电能接收。
主机是仪器的核心控制与处理单元，包含信号发射电路、接收放大电路、计时电路及数据处理芯片，负责控制声波发射、接收回波信号、计算水深并显示结果。主机通常具备显示屏、键盘和接口。
数据采集与存储模块用于记录水深数据及测量点的位置信息，可存储大量测量数据。通信接口包括串口、USB、蓝牙或Wi-Fi等接口，用于连接电脑、GPS、RTK定位设备或打印设备，实现数据传输与共享。
供电系统可采用内置可充电电池、外接蓄电池或船舶电源供电，保证仪器在野外测量时的续航能力。安装附件包括固定支架、测量杆、夹具、防水连接线等，用于将设备可靠固定于测量船上或岸边。
四、安装方法
1.安装位置选择
换能器安装位置直接关系到测量精度和稳定性，应遵循以下原则：
换能器应安装在船体中部靠前位置，该处船体在航行中起伏最小，测量数据最为稳定。应避开船底的龙骨、螺旋桨、舵板、排水口、进水口等突出物，这些部位会产生气泡和湍流，严重干扰声波传播。
换能器安装位置处的船底板应平整，不得有明显的凹凸或焊接缝。安装位置应保证换能器在船舶各种航速和装载状态下始终完全浸没于水中，不得露出水面，也不得埋入船底过于凹陷的位置。
2.安装方式
超声波测深仪的安装方式多样，根据船型、测量任务和作业条件灵活选择。
船舷悬挂式安装是最灵活的安装方式之一，适用于小型测量船、橡皮艇或临时测量任务。将换能器固定于专用挂臂或测量杆上，从船舷外侧垂直伸入水中。挂臂应有足够的长度，确保换能器伸入船底以下适当深度，避开船体附近的气泡区和湍流区。挂臂应牢固锁紧，防止航行中晃动或脱落。
船底开孔式安装适用于长期固定安装的大型测量船或专业水文测量船。在船底选定位置开孔，安装专用的换能器套筒或声学窗口，将换能器嵌入套筒内，使换能器表面与船底板齐平或略突出。安装完成后必须进行严格的防水密封处理，防止船底漏水。
测量杆安装适用于浅水区域或橡皮艇测量。换能器安装于测量杆前端，作业时将测量杆垂直插入水中，使换能器浸没于水下适当深度。测量杆上刻有吃水刻度，便于读取换能器的入水深度用于水深修正。
无人船搭载将小型化换能器集成于无人测量船底部，实现自动化、无人化的水深测量作业，适用于水库、湖泊、近岸海域及危险水域的测量。
3.安装高度确定
安装时需精确测量换能器底面至水面的距离，即换能器吃水深度，用于后续测量数据修正。测深仪所显示的水深通常指换能器底面至水底的距离，实际水深应在此基础上加上换能器吃水深度。这一修正值需在测量前准确输入主机。
4.线缆连接与防护
换能器电缆应选用仪器配套的专用防水电缆，不得随意加长或更换。电缆沿船舷或船壁敷设时，应使用线槽或护管保护，防止磨损、挤压或被船员踩踏。电缆需留有适当的松弛余量，以适应换能器在航行中产生的轻微位移。电缆接头处应使用防水胶带或热缩管密封，防止海水或雨水渗入接头造成短路。
五、操作方法
1.测量前准备
开机前检查仪器主机、换能器、电缆及电源线外观是否完好，无明显破损或断裂。检查换能器表面应清洁，无污物、附着生物或划痕。
将换能器电缆与主机对应接口牢固连接，确认防水接头已旋紧密封。连接电源线并确认电压与仪器要求相符，开机后观察屏幕自检信息，确认仪器正常启动。
声速设置非常关键，一般仪器出厂默认淡水声速为每秒1450米或海水声速为每秒1500米。实际测量时建议根据水体情况输入准确的声速值。可使用仪器配套的温度计测量表层水温，参照声速对照表设置声速参数。部分高端仪器内置温度传感器，可自动补偿。
2.参数设置
根据测量需求和现场条件，正确设置以下关键参数。
量程设定应根据测区最大水深设置合理的测量量程。量程设置过小会导致深水区无法测到信号，量程过大则会降低测量分辨率和精度。一般建议量程设定为预估最大水深的1.2至1.5倍。
增益控制用于调节回波信号的放大倍数，以获取清晰、稳定的水底回波。增益过小可能无法识别水底信号，导致数据丢失或跳变；增益过大会引入过多噪声，同样影响测量准确性。通常以屏幕显示水底回波波形清晰、高度适中为标准。
发射功率应根据水深自动或手动调节。浅水区使用小功率以避免多次回波干扰，深水区使用大功率以确保声波能穿透到水底。
记录间隔按测量任务需求设定数据记录的时间间隔或距离间隔。水文断面测量时可设定为每秒记录一次，水下地形测绘时可结合航速设定为每米记录一点。
坐标输入时，如需生成带有地理坐标的水深数据，应将测深仪与GPS或RTK设备连接，并将定位数据正确输入测深仪。
3.测量操作
待测量船稳定后，先进行浅滩试测，确认仪器能正常显示水深数据。观察回波波形是否清晰稳定，有无异常噪声干扰。如信号不佳，应检查换能器是否完全浸没、安装位置是否合理、声速设置是否正确，并进行相应调整。
正式测量开始后保持测量船匀速直线航行，航速不宜过高，一般控制在每小时5至10公里以内，以保证测量点的均匀分布和数据质量。航行过程中密切关注屏幕显示的水深数值和回波波形，如发现数据异常跳跃或信号丢失，应立即停车检查。
测量过程中操作人员应密切观察实时测深数据，关注水底回波信号波形。水深数据为连续变化的数值，如出现剧烈跳变，可能是遇到了特殊地形或测量异常，应在现场做好标记以便数据处理时甄别。
4.数据记录与导出
数据测量过程中，测深仪会将水深数据与GPS时间同步存储。测量任务结束后，可将存储的数据通过USB线缆、蓝牙或Wi-Fi等方式导出至电脑。导出后对原始水深数据进行编辑处理，剔除错误数据，结合GPS坐标生成水深图或水下地形图。
六、日常维护
每次测量结束后，应用淡水彻底冲洗换能器表面，去除附着的泥沙、盐分或海洋生物。用软布轻轻擦干换能器表面，检查是否有划痕或裂纹。严禁使用硬物刮擦换能器表面，以免损伤压电陶瓷晶片或声学匹配层。
主机表面用干布擦拭，清理显示屏和按键缝隙中的灰尘。检查所有电缆及接头是否完好，发现破损应及时更换或修复。长期不使用时，应定期充电并存放于干燥、阴凉、无腐蚀性气体的环境中。
定期检查换能器电缆的绝缘层，发现老化、龟裂应及时更换，防止因绝缘破损导致信号短路。使用后应将电缆整理成圈，避免死折或重压。
如仪器内部电路受潮，需立即用干燥剂或低温烘干处理，切勿在未干燥状态下重新开机。对于长期不用的设备，应定期通电运行，以确保内部电子元件性能稳定。严禁私自拆开测深仪换能器或主机外壳，如有故障应送至厂家或专业维修点修理。
七、常见故障与排查
测量数据时有时无时，应先检查换能器电缆接头是否松动，插座内有无异物或腐蚀。如接触不良，清洁接头后重新插紧。再检查换能器是否完全浸没，船底附近有无气泡干扰。
回波信号弱或测深仪无法显示水深时，应检查换能器表面是否清洁，有无附着物、气泡或划伤。清洁换能器表面后重新测试。如仍无法正常测量，检查声速设置是否正确。还需检查测量水域深度是否超出仪器量程。
水深数据跳跃或显示异常时，可能由于水底有陡坡、岩石、沉船等特殊地形导致回波异常，也可能由于水中含有大量气泡或悬浮物削弱声波传播。应减速或停车重新测量该点，如仍异常在记录中注明。检查增益设置是否过高或过低。
开机无显示时，检查电池是否电量耗尽或电源线是否断路。如保险丝熔断则更换同规格保险丝。如以上检查均正常，可能为主机内部故障，需送修。
测深数据与已知水深偏差较大时，可能是声速设置与实际不符，应重新测量水温并校正声速。也可能是换能器吃水深度修正值输入错误，重新测量换能器入水深度并在主机中修正。
八、注意事项
使用前必须确认换能器已完全浸没于水中，严禁在空气中发射超声波脉冲，以免损坏换能器。
测量环境应尽量选择平静水域，风浪过大时应暂停测量或采取有效的船舶稳定措施。测量作业时船舶应保持匀速慢行，航速一般不超过每小时10公里，避免急转弯或突然加减速。
声速是影响测量精度的关键参数，应根据实测水温及盐度进行准确设置，不可使用出厂默认值而不加校正。测量过程中如水温变化较大，应及时重新设置声速参数。
换能器应轻拿轻放，不得摔落或撞击。电缆应避免锐角弯折和重物挤压，以免内部导线断裂。
长期不使用仪器时，应取出电池并妥善存放。仪器应存放于干燥、阴凉、无腐蚀性气体的环境中，避免阳光直射及高温。
仪器出现无法自行解决的故障时，应及时联系厂家技术人员进行维修，不可随意拆卸换能器或主机内部电路。
