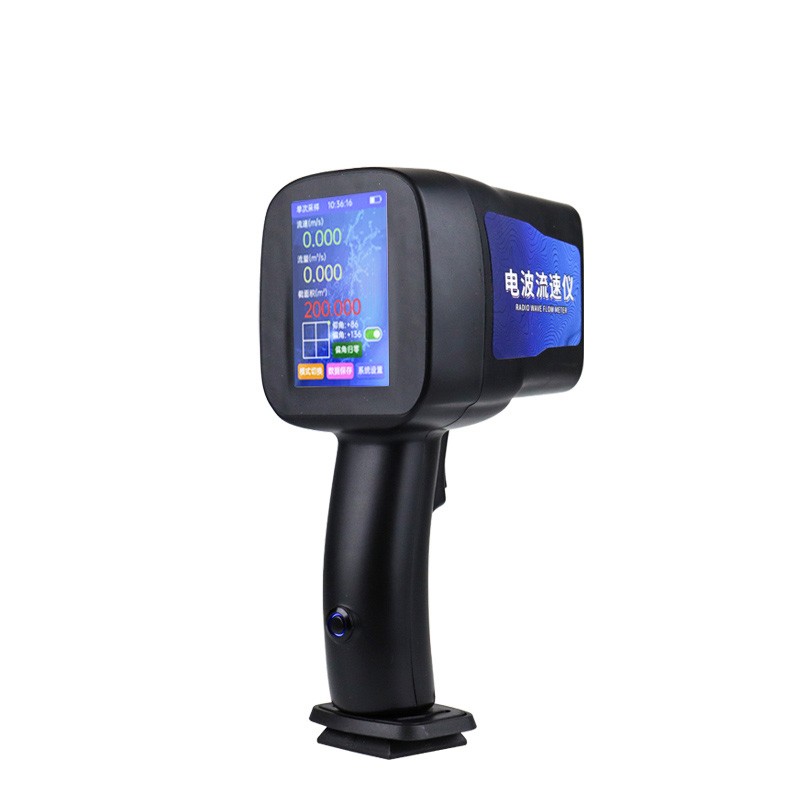

手持式雷达流速仪使用指南

一、概述

手持式雷达流速仪是一种基于雷达多普勒效应原理、用于非接触式测量水体表面流速的便携式检测设备。该仪器采用K波段雷达技术，通过非接触方式对河流、污水、泥浆、海洋等多种水体进行流速测量。

与传统的接触式流速仪相比，手持式雷达流速仪的核心优势在于非接触式测量，无需将传感器放入水中，不受污水腐蚀和泥沙干扰。该设备广泛应用于水文监测、防汛抗洪、环保监测、工程建设等领域，尤其适用于汛期抢测洪峰、高含沙量河流及漂浮物密集水域的应急测量。本指南旨在为用户提供手持式雷达流速仪从准备到日常使用的通用操作指导。

二、工作原理

手持式雷达流速仪基于多普勒雷达效应原理。仪器通过发射高频电磁波至水面，当雷达波遇到水流中的微小颗粒、波纹或悬浮物时发生反射，由于水流运动，反射波与发射波产生频率差异，即多普勒频移。仪器通过精确测量该频移并运用算法计算得出水流速度。设备内置智能算法，可自动过滤波浪、漂浮物等干扰信号。

三、系统组成

一套完整的手持式雷达流速仪通常包括以下部分：

主机包含雷达探头和信号处理单元，是高敏感度的平面窄带雷达，用于发射和接收雷达波。

显示屏为彩色LCD屏幕，可同时显示流速、流量等数据。

内置角度传感器可自动校正垂直角度，水平角度需根据测量方向手动设置。

内置电源采用可充电锂电池，通过USB数据线和5V适配电源充电。

数据存储模块可存储大量测量结果，支持数据导出。

便携箱与附件用于设备收纳和携带，标配三脚架可供选配使用。

四、测量前准备

开箱检查

打开便携箱，按照装箱清单逐一核对主机、锂电池、充电器、数据线、手提箱及说明书等配件是否齐全。检查主机外壳有无明显磕碰、裂纹或变形，检查触摸显示屏有无划痕。

电量检查

长按电源键开机，屏幕右上角显示电量状态。确认电池电量充足，避免因电量不足导致测量中断或数据丢失。若电量不足，需用配套的5V适配器及USB数据线充电。在洪水来临前必须及时充电保持电力充足状态。

环境评估

选择水流相对平稳、具有代表性的测量点。避开障碍物和干扰源，如强风、降雨、雷电等恶劣天气条件，以及高压线、无线电发射塔等电磁干扰源。注意避免在强磁场、高温、低温等极端环境条件下使用设备。

五、操作方法

开机与参数设置

长按电源键约4秒开机，设备蜂鸣器发出提示音，屏幕显示开机信息后进入主界面。可根据需要在设置界面选择中文或英文操作界面。

进入主界面后，根据需求进行以下参数设置：

测量模式选择：根据需求选择单次测量、连续测量或平均测量。连续测量适合监测水流变化，平均测量可减少瞬时波动误差。

安装角度设置：若仪器垂直于水面，角度设为90度；若因地形限制需倾斜放置，需手动输入实际倾斜角度。设备通常自带角度传感器，部分型号可自动识别。

安装高度输入：将前期测量的仪器到水面垂直高度输入设备。

其他参数：可设置流速单位、数据存储间隔、日期时间等。

测量操作

定位：将雷达探头对准待测水面，保持仪器稳定。建议使用双手握持仪器，一只手握住仪器主体，另一只手操作按键。将仪器的天线对准水流方向，且保持天线与水面垂直，确保雷达信号能够垂直投射到水面。测量距离通常为5至100米。

开始测量：扣动扳机键开始测量。屏幕左下角显示雷达波发射状态，右上角计时器开始走动。数秒后屏幕即可显示实时流速数据。

测速时长：建议每次测量的持续时间不少于60秒，屏幕每秒更新一次测试数据，测量结束后显示该时间段内的平均速度。若回波强度稳定，则数据可靠。

结束测量：再次扣动扳机或点击屏幕停止按钮结束测量。测量完成后数据自动存储至设备内存。

数据查看与导出

测量完成后，数据自动保存至设备内存。可通过屏幕查看实时数据与历史记录。通过数据线连接电脑，使用配套软件导出数据。数据可本地存储，支持USB接口导出为Excel等格式。

六、维护与保养

每次使用后

每次使用后应及时清洁设备。使用温和的清洁剂和软布轻轻擦拭设备表面，去除污垢和水分。雷达天线罩是信号收发核心窗口，其洁净度直接决定测量精度，需重点清洁。严禁使用钢丝球、硬毛刷、粗糙纸巾等易刮伤设备的工具，同时禁止使用汽油、丙酮、强酸强碱等腐蚀性清洁剂。

清洁后关闭设备电源，将设备擦拭干净。将设备存放在干燥通风处，避免阳光直射、潮湿或高温环境。仪器箱上不应堆放重物。

电池维护

正确维护电池能延长其使用寿命。定期检查电池电量，若电量不足及时充电。使用原装充电器，按规定时间和方式充电。长期不用时，应将电池取出，存放在干燥、阴凉的地方。

定期校准

定期进行零点校准和量程校准。按照厂家提供的校准指南进行操作，确保测量准确性。定期检查设备的各项功能是否正常。

长期保存

设备需存放于手提箱内，避免阳光直射或潮湿环境。不使用或运输设备时，将其存放在原包装里。废旧电池需交由专业机构回收处理。

七、常见故障与排除

无法开机

可能原因包括电池电量不足、电池接触不良、充电接口积污氧化。

处理方法为连接充电器充电后重试；检查电池安装是否正确；清洁充电接口。

测量数据异常或跳变

可能原因包括雷达天线罩有污渍遮挡；测量角度不正确；存在电磁干扰；水面波动过大。

处理方法为清洁雷达天线罩；检查并调整测量角度；远离电磁干扰源；开启抗干扰或滤波功能。

信号强度弱或无回波

可能原因包括测量距离过远；天线罩脏污；水面过于平静。

处理方法为缩短测量距离；清洁天线罩；选择有波纹或悬浮物的测量点。

设备浸水

可能原因包括意外落水或暴雨中操作。

处理方法为禁止立即按键操作；擦干表面水分后检查内部干燥情况；放置于通风处晾干。

八、注意事项

测量时注意个人安全，避免滑倒落水。避免在雷雨天气长时间户外操作。尽量避开强烈电磁干扰区域。

避免将雷达探头对准人体或其他非测量目标。设备应轻拿轻放，避免磕碰和摔落。运输时将其存放在原包装里。

仪器长期处于野外环境，每次使用后应及时清洁和妥善保存。定期进行校准和性能测试。如无法自行解决问题，及时联系厂家技术支持部门。

通过规范的准备、正确的操作和精心的维护保养，手持式雷达流速仪可长期稳定运行，为水文监测、防汛减灾、环保监测等提供准确可靠的流速数据。
