高精度多功能超声波测深仪清洁

一、清洁工作概述

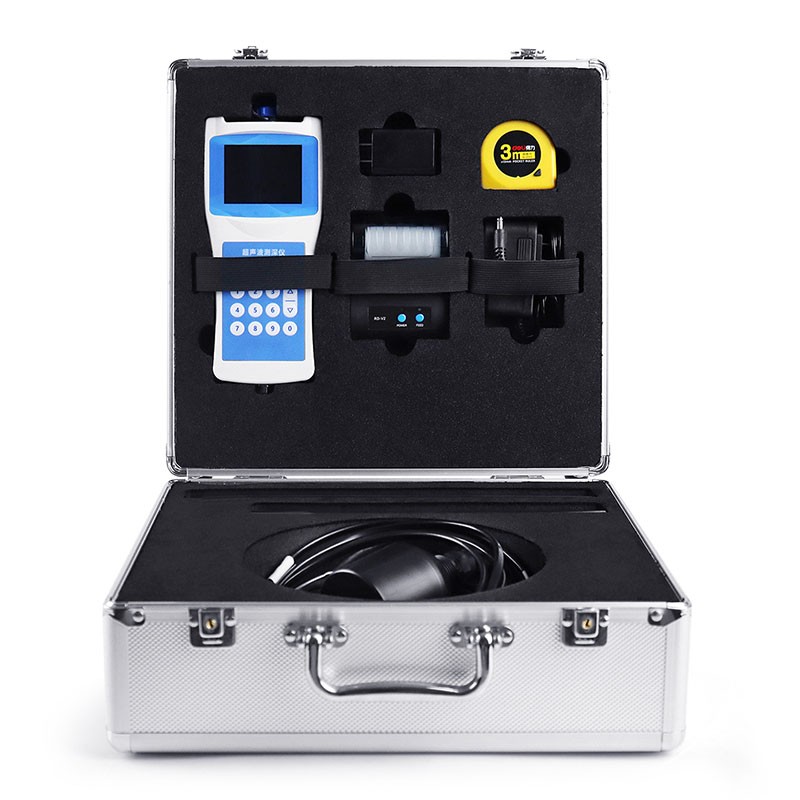

高精度多功能超声波测深仪集成超声波换能探头、数据采集主机、伸缩测杆、信号传输线缆、GPS定位模块、存储充电接口等组件，广泛应用河道断面测量、水库水深勘测、城市内涝积水深度检测、排污渠道、海洋近岸、水下地形测绘等水文监测场景。设备依靠探头发射接收超声波实现水深测算，探头表面附着泥沙、水草、藻类、油污、盐垢、漂浮杂物时，会大幅衰减声波信号，出现水深跳数、测深盲区扩大、数据失真、无回波等故障；机身、接口积污受潮易造成接触不良、屏幕失灵、供电中断，直接影响野外测量作业精度。

每次水下测量完成及时清洁、定期深度养护，是保护探头压电陶瓷声透镜、稳定测量精度、延长整机使用寿命的基础运维工作。本文为水利、测绘、防汛、环保通用标准化清洁规范，覆盖全部件清洁流程、工具耗材、操作禁忌、特殊水域处理及常态化维护要求。

二、清洁作业前期准备

（一）安全操作要求

清洁前关闭主机电源，断开探头信号线、充电线、GPS天线接头，严禁带电擦拭、淋水，防止水渍渗入电路板造成短路烧毁元件。

岸边、涉水区域作业穿戴防滑水鞋、橡胶防护手套，防止仪器滑落水体；避开暴雨、大风、高温暴晒时段开展清洁。

全程轻拿轻放，禁止磕碰、挤压、硬物撞击超声波探头工作面，避免内部晶片移位、密封层破损。

（二）适用清洁工具与耗材

推荐工具：超细无绒无尘布、软毛小号塑料毛刷、脱脂棉签、吹尘气球、塑料清水桶；

推荐耗材：常温洁净清水、稀释中性无磷洗洁精；顽固金属氧化可少量使用异丙醇；

严禁使用：钢丝球、刀片、硬质刮刀、高压水枪；强酸强碱、84消毒液、丙酮、香蕉水、高浓度酒精长期浸泡探头。

（三）清洁前设备预检

查看超声波探头工作面是否覆盖泥膜、水草、藻类、贝壳附着物、油污；

检查线缆外皮有无开裂、接头金属插针氧化发黑、防水密封圈老化破损；

查看主机显示屏、按键缝隙、充电数据口积尘积水情况；

检查伸缩测杆螺纹、支架固定处泥沙堆积，记录设备回波信号状态，清洁后对比校验。

三、分部件标准化清洁流程

（一）超声波换能探头（核心清洁部位）

探头声透镜带有专用透声防水涂层，划痕、腐蚀会永久降低测深灵敏度，全程轻柔操作。

基础冲洗（每次测后必做）

将探头放入清水桶，缓慢晃动冲去表面浮泥、细小泥沙；软毛刷顺着探头表面轻扫，剥离缠绕水草、丝状杂物，清水反复冲洗缝隙，保证工作面无结块淤泥。

顽固附着物深度清理

河道淤泥、藻类、油污干结：清水稀释中性洗洁精，将探头浸泡2～3分钟软化污垢，软布单向轻擦工作面，大量清水冲净清洁剂残留；

海水、咸水盐垢：清水多遍冲洗，棉签蘸少量异丙醇擦拭探头金属外壳与接头，去除盐分结晶；

禁止来回大力摩擦、硬质工具刮擦声透镜。

清洁后置于通风处自然沥干，不可竖直倒置，防止积水渗入探头密封腔体。

（二）伸缩测杆与固定支架

测杆拼接缝隙易积存泥沙，造成伸缩卡顿、螺纹锈蚀：

分段拆解测杆，清水冲洗杆身内外淤泥，软毛刷清理拼接螺纹泥沙；

杆身油污、污渍用拧干湿布搭配中性清洁剂擦拭，清水擦净晾干；

螺纹擦干后薄涂一层专用防锈润滑脂，防止长期存放卡死。

（三）信号线缆、防水接头与密封圈

接头氧化、密封圈失效是信号丢失主要诱因：

整条线缆用湿布擦拭，清除淤泥、水草、油污，理顺线缆避免硬折弯折损伤外皮；

接头金属插针、密封圈用脱脂棉签蘸微量异丙醇擦拭，去除水渍、氧化黑点；

检查密封圈有无开裂、硬化，擦干后套好配套防水防尘保护帽，存放时隔绝灰尘水汽。

（四）手持数据采集主机

主机为精密电子设备，严禁直接冲水、浸泡，仅局部湿擦：

干无尘布扫去屏幕、按键表面浮尘，禁止干擦带泥沙屏幕，避免划痕；

湿布拧至完全不滴水，轻擦外壳、屏幕污渍，少量油污用棉签点蘸异丙醇擦拭；

充电口、数据接口、GPS天线插孔用吹尘气球吹扫内部粉尘，棉签吸干缝隙潮气；

屏幕禁止粗糙纸巾、硬质抹布擦拭，防止划伤透光面板。

（五）GPS天线、收纳防护箱

GPS天线外壳湿布擦拭，软毛刷清理天线表面泥沙，保证定位信号不受遮挡；

专用收纳箱：毛刷清扫箱内海绵凹槽泥沙碎屑，湿布擦拭箱体，完全晾干后再收纳整套设备，保持箱内干燥通风。

四、特殊水域专项深度清洁

汛期高泥沙河道、山洪测后

水体悬浮物多，淤泥极易干结覆盖探头，测量结束立即清水浸泡冲洗探头，彻底清理工作面泥膜；所有接头充分吹干，防止淤泥水分长期腐蚀金属触点。

富营养化湖泊、排污沟渠

水面藻类、油污附着速度快，清洁时增加中性清洁剂浸泡步骤，清洁后异丙醇擦拭金属接头，减少微生物、油污残留腐蚀涂层。

沿海、海水咸雾区域

海水盐分易结晶形成盐垢，每次使用后清水反复冲洗探头、线缆、接头，晾干后存放干燥收纳箱，缩短清洁周期，防止盐雾腐蚀透声涂层与金属配件。

长期闲置后启用设备

整机拆解全面清洁，清除探头积垢、接头氧化层，晾干后开机测试回波信号，完成水深零点简易校验，确认无数据漂移再投入测量作业。

五、清洁作业严格禁止事项

严禁带电清洁整机，水渍、清洁剂未完全晾干禁止开机、充电、插接探头；

严禁钢丝球、刀片、硬质毛刷刮擦探头声透镜、主机显示屏，造成不可逆划痕、涂层破损；

严禁强酸强碱、丙酮、高浓度有机溶剂长时间浸泡探头，腐蚀透声匹配层，导致测深灵敏度大幅衰减；

严禁高压水流直冲探头密封接缝、主机接口、天线缝隙，造成内部进水短路；

禁止将主机、探头整机长时间浸泡水中清洗，仅可局部湿布擦拭、清水短时冲洗探头。

六、清洁后校验与常态化维护

（一）干燥组装检查

全部部件清洁后通风处自然晾干，确认无积水、无清洁剂残留，安装防水密封圈、套好接头防尘帽，组装测杆并检查探头固定牢固无松动。

（二）简易测深功能校验

开机连接探头，将探头悬空对准平整水面，观察设备零点水深稳定无跳变；缓慢下放探头至已知深度水域，测深数值响应平稳、无大幅漂移、无丢失回波，代表清洁达标；若数据异常，重新清理探头工作面与接头触点。

（三）标准化清洁周期

单次野外水深测量完成：现场清水基础冲洗探头、擦干收纳；

常规清水河道、水库使用：每15天开展一次整机深度清洁；

高泥沙河道、排污口、沿海咸水区域：每次使用后深度清洁养护；

长期闲置存放：每月取出整套设备清洁，主机定期补电，防止锂电池亏电损坏。

七、总结

高精度多功能超声波测深仪依靠探头声透镜收发超声波完成水深测量，探头洁净度直接决定测量精度与回波稳定性。日常清洁作业遵循先关机断电、轻柔冲洗探头、分区清理、彻底晾干核心原则，分超声波探头、测杆、线缆接头、采集主机、GPS天线开展精细化养护。

坚持测后即时清洁、定期深度维保，可有效避免声波信号衰减、水深数据跳变、接头氧化离线等常见故障，保障水文断面测绘、水库勘测、城市内涝积水监测数据连续精准，降低仪器维修更换成本，大幅延长整机使用年限。
